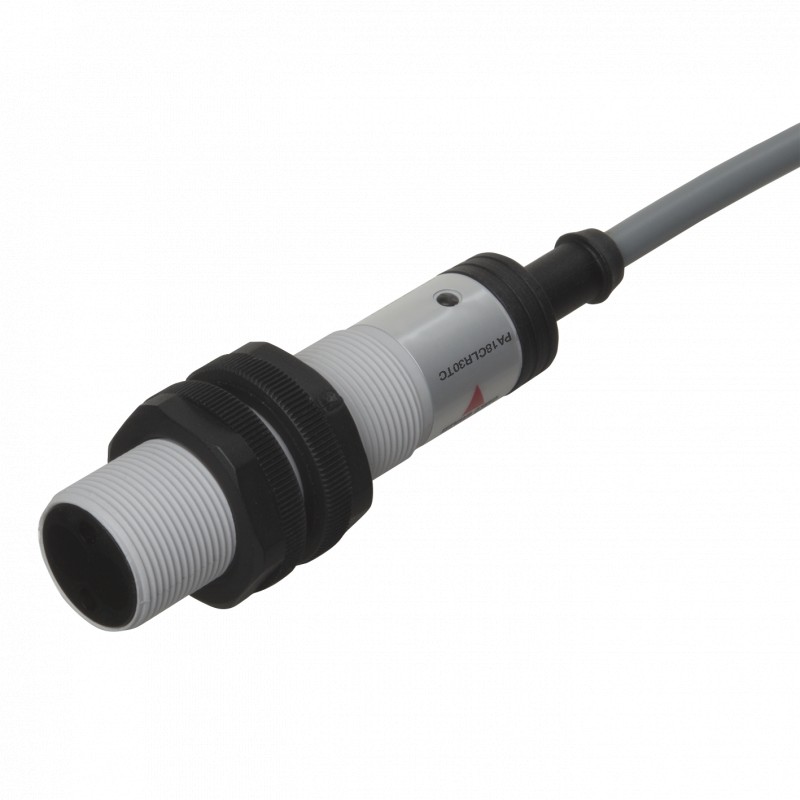

PA18CLR30TC CARLO GAVAZZI A reflexão sobre os parâmetros selecionados caixa de espelho SYSTEM M18 âmbito 1 ...

Photoelectrics
Retro-reflexivo
Tipo PA18CLR30T, AC, PBTP habitação
• Alcance: 3 m
• Modulação de luz infravermelha
• Tensão de alimentação: de 20 a 250 VAC
• Saída: 500 mA SCR
• Criar e quebrar as funções de comutação
• LED de indicação de saída
• Alta imunidade à luz ambiente
• O cabo e o plugue de versões
Descrição Do Produto
Chave De Ordenação
PA18CLR30TOM6
O PA18CLR.. é uma família de baratos de propósito geral Retro-reflexivo sensores industriais padrão cilíndrico de 18 mm PBTP habitação. Eles são úteis para simples applicationswhereabasic
sensor adequado de detecção de desempenho. O sensorsaresimpletouse e nenhum ajuste for necessário. O outputisa2 - fio ou NC tiristor (SCR) de saída.
Tipo
Moradia de estilo tamanho Habitação Habitação Habitação material comprimento princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída
Tipo de ligação
Seleção Do Tipo De
HousingRatedOrdering não.Nº do pedido Nº do pedido Nº do pedido diâmetro operacional SCR/Cabo SCR/Plug-SCR/Cabo SCR/Plug
dist. (Sn) Fazer switchingMake switchingBreak de comutação de Quebra de comutação
M18 3 mPA18CLR30TOPA18CLR30TOM6 PA18CLR30TCPA18CLR30TCM6
Nota: os Plugs e refletores de ser encomendado separadamente
Especificações
De operação nominal dist. (Sn) Até 3 m
Ref. refletor tipo de ER4,
Æ 84 mm
O desvio de temperatura de 0,4%/K
Histerese (H)
(Diferencial de viagem) de 3 a 20%
Operacional nominal volts. (UB), 20 a 250 V ca,
45 a 65 Hz
Corrente de saída (at 12, AC 140)
Contínuo (Ie)£ 500 mA
De curto prazo (I) £ 3, max. 20 ms
Min. operacional atual (Im)10 mA
FORA do estado atual (Ir)< 5 mA, typ. 2.6 mA queda de Tensão (Ud) £ 10 VAC, typ. 7 VAC Proteção de Transientes
Transitória voltage1 kV/0.5 J
Fonte de luz de GaAlAs DIODO emissor de luz, 880 nm tipo de Luz Infravermelha, modulada Óptico ângulo de± 2.2°
Ponto de luz size150 mm a 2 m
Ambiente lightMax. 10.000 lux
Freqüência de operação (f) Máx. 20 Hz, claro/escuro proporção de 1:2
Tempo de resposta
OFF-ON (tonelada) r $ 20 ms
ON-OFF (toff') £ 30 ms
O poder do atraso (tv) Typ. 100 ms
Indicação de função Escuro (NC) ou luz (NÃO) mudar
Saída EM LED, amarelo
Meio ambiente
Categoria de sobretensão III (IEC 60664/60664A 60947-1) a Poluição degree3 (IEC 60664/60664A 60947-1) Grau de proteção IP 67 (IEC 60529 60947-1)
Temperatura
De operação-20° c a +60°C (-4° a 140°F) Armazenamento: -30° c a + 70°C (-22° F a 158°F)
Vibração de 10 a 150 Hz, 0,5 mm/-
7,5 g (IEC 60068-2-6)
Choque 2 x 1 m 100 x 0,5 m
(IEC 60068-2-32)
Dielétrica tensão de 1600 V (IEC 60364-4-41)
As especificações estão sujeitas a alterações sem aviso prévio (05.05.2008) 1
