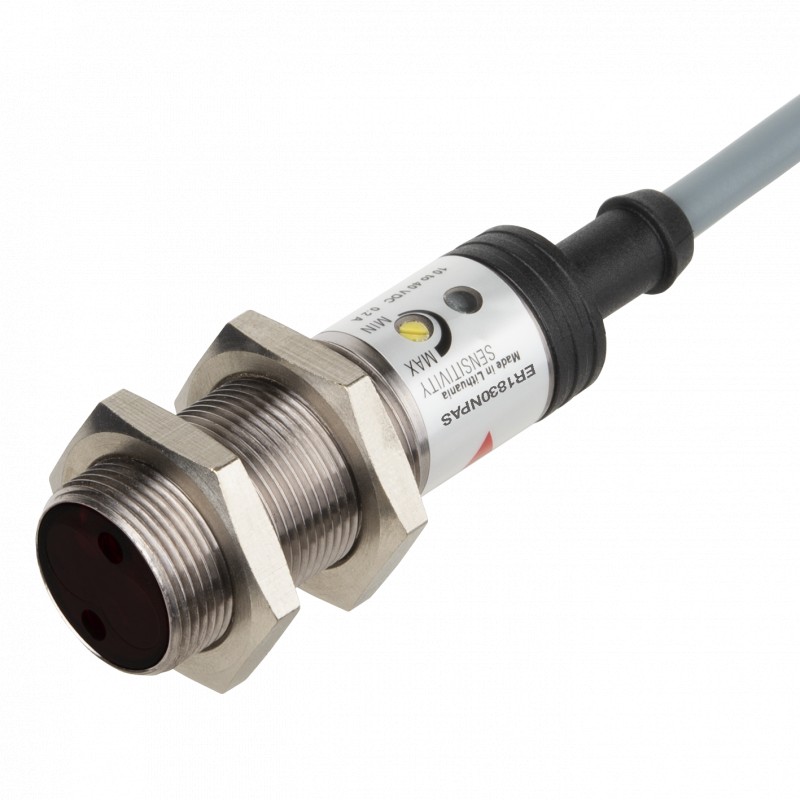

ER1830NPAS CARLO GAVAZZI A reflexão sobre os parâmetros selecionados caixa de espelho SYSTEM M18 âmbito 1 ....
ER1830NPAS
CARLO GAVAZZI
A reflexão sobre os parâmetros selecionados caixa de espelho SYSTEM M18 âmbito 1 ... 5 m CONEXÃO cabo de saída de material metálico Outros NPN CC SCOPE 3 m M18 x 55,0 milímetro Material do caso NPB
Reflexão de fotocélula em espelho não polarizado, Metric 18, VCC metálico, ajuste de potenciômetro
Sensor fotoelétrico retrorreflexivo, faixa de 3000mm, luz infravermelha modulada 880nm, fonte de alimentação 10-40VDC, NPN, NO e saída NC, comutação clara e escura, cabo de 2m
Sensores > Sensor fotoelétrico reflexiva
Sensors > Photoelectric Sensors
Produto novo em sua embalagem original com todas as garantias e certificações de CARLO GAVAZZI
Best sellers
▲Mais informação
▲Photoelectrics
Retro-reflexivo
Tipo ER1830.PAS, DC, Metal-habitação
• Alcance: 3 m
• Modulação de luz infravermelha
• Tensão de alimentação: 10 a 40 VCC
• Saída: 200 mA NPN ou PNP
• Criar e quebrar função de comutação, indicação de LED
• Proteção: inversão de polaridade, curto-circuito, transientes
• Alta imunidade à luz ambiente
• O cabo e o plugue de versões
Descrição Do Produto
Chave De Ordenação
ER 18 30 PNA-1
Retro-reflexivo fotoelétrico switchwithextendedrange até 3 m. Facilmente ajustável sensibilidade com 270° de potenciômetro.LED outputindica-
ção. Curta M18 caixa de metal para aplicações pesadas. IP
67. Fácil montagem.DC e
AC tipos, totalmente protegido.
Tipo
Diâmetro do alojamento
Intervalo tipo de Saída material da caixa tipo de Ligação
Seleção Do Tipo De
HousingRatedOrdering não.Nº do pedido Nº do pedido Nº do pedido diâmetro operacional NPN/cabo NPN/PNP (plug/cabo PNP/plug
dist. (Sn) Fazer e quebrar swit.Fazer e quebrar swit.Fazer e quebrar swit. Fazer e quebrar swit.
M18 3 mER 1830 PNA ER 1830 PNA-1 ER 1830 PPASER 1830 CAE-1
Especificações
De operação nominal dist. (Sn) Até 3 m
Ref. refletor tipo de ER4
∅ 84 mm
Sensibilidade
Adjustable270° turno único pote. medidor de
Temperatura drift0.4%/K
Histerese (H)
(Diferencial de viagem) de 3 a 20%
Operacional nominal volts. (UB)de 10 a 40 VCC (ripple incluído)
Óptica ângulo de± 2.2°
Ponto de luz size150 mm a 2 m
Ambiente lightMax. 10.000 lux
Freqüência de operação (f)Máx. 120 Hz, claro/escuro proporção de 1:2
Tempo de resposta
OFF-ON (t)≤ 3.2 ms
ON-OFF (toff') ≤ 5 ms
Indicação da função a luz e a escuridão
(complementares mudar)
Ondulação (U
rpp
) Máx. 10%
Saída EM LED, amarelo
Meio ambiente
Corrente de saída
Contínuo (Ie) Máx. 200 mA de Curto prazo (I) 200 mA,
max. capacidade de carga de 100 nF
Sem carga corrente de alimentação (e / s)Máx. 20 mA @ 200 mA
Min. operacional atual (Im) de 0,5 mA
FORA do estado atual (Ir) Máx. 100 µA
Queda de tensão (Ud) Máx. 2.5 V
A proteção de inversão de polaridade, curto-circuito, sobrecarga, transientes
Transitória voltage1 kV/0.5 J
O poder do atraso (tv) Typ. 100 ms
Luz sourceGaAlAs DIODO emissor de luz, 880 nm
Luz typeInfrared, modulada
Categoria de sobretensão III (IEC 60664/60664A 60947-1) o grau de Poluição 3 (IEC 60664/60664A 60947-1) Grau de proteção IP 67 (IEC 60529 60947-1)
Temperatura
De operação de -20° a +60°C (-4° a 140°F) Armazenamento-30° c a + 70°C (-22° F a 158°F)
Vibração de 10 a 150 Hz, 0,5 mm/7,5 g
(IEC 60068-2-6)
Shock2 x 1 m e 100 x 0,5 m
(IEC 60068-2-32)
Dielétrica tensão de 600 V (IEC 60364-4-41)
Material da carcaça
BodyNickel latão niquelado
FrontLuran®, Cabo preto endPolyester, preto Porcas de latão niquelado
As especificações estão sujeitas a alterações sem aviso prévio (08.02.06)1
| Característica | Valor |
|---|---|
| Pré-aviso de falha (EF004129) | Não |
| Com função de tempo (EF003582) | Não |
| Distância de comutação estipulada (EF008289) | 3000 mm |
| Distância de ligação máx. (EF007367) | 3000 mm |
| Corrente de saída max. (EF001315) | 200 mA |
| Refletor incluído (EF007448) | Não |
| Saída analógica 0 V ... 10 V (EF006807) | Não |
| Saída analógica 0 mA ... 20 mA (EF006808) | Não |
| Saída analógica 4 mA ... 20 mA (EF006810) | Não |
| Saída analógica -10 V ... +10 V (EF006809) | Não |
| Com outra saída analógica (EF007485) | Não |
| Procedimento de configuração (EF003994) | Ajuste manual |
| Com interface de comunicação analógica (EF007305) | Não |
| Com interface de comunicação AS-Interface (EF007306) | Não |
| Com interface de comunicação CANOpen (EF007307) | Não |
| Com interface de comunicação DeviceNet (EF007308) | Não |
| Com interface de comunicação Ethernet (EF007309) | Não |
| Com interface de comunicação INTERBUS (EF007310) | Não |
| Com interface de comunicação PROFIBUS (EF007311) | Não |
| Com interface de comunicação RS-232 (EF007312) | Não |
| Com interface de comunicação RS-422 (EF007313) | Não |
| Com interface de comunicação RS-485 (EF007314) | Não |
| Com interface de comunicação SSD (EF007315) | Não |
| Com interface de comunicação SSI (EF007316) | Não |
| Número de saídas semicondutoras com função de sinalização (EF003945) | 2 |
| Número de saídas energizadas por contato com função de sinalização (EF003946) | 0 |
| Número de saídas semicondutoras protegidas (EF003951) | 2 |
| Número de saídas energizadas por contato protegido (EF003952) | 0 |
| Tipo de interface para comunicação de segurança (EF003956) | Outro |
| Acabamento da conexão elétrica (EF003961) | Cabo |
| Tipo de saída de comutação (EF003962) | NPN |
| Tipo de função de comutação (EF003963) | Ambivalente |
| Classe de proteção de operação (EF003982) | Classe de segurança 0 |
| Categoria de segurança contra explosão de gás (EF003997) | Nenhum |
| Categoria de segurança contra explosão para poeira (EF003998) | Nenhum |
| Tipo de construção do invólucro (EF004008) | Cilíndrico, roscado |
| Sensor de largura (EF007094) | 0 mm |
| Sensor de diâmetro (EF007111) | 18 mm |
| Altura do sensor (EF007283) | 0 mm |
| Comprimento do sensor (EF007334) | 55 mm |
| Modo de deteção (EF007503) | Comutação claro/escuro |
| Material da superfície ótica (EF004134) | Plástico |
| Material da caixa protetora (EF001596) | Metal |
| Corrente de saída max. na saída protegida (EF004035) | 200 mA |
| Distância min. refletor (EF004046) | 200 mm |
| Temperatura ambiente (EF002386) | -20 °C |
| Tempo de reação (EF004094) | 3.2 ms |
| Intervalo de transmissão do campo de segurança (EF004098) | 0 m |
| Frequência de comutação (EF003587) | 120 Hz |
| Tipo de segurança de acordo com IEC 61496-1 (EF004105) | 1 |
| Tensão de comutação do OSSD no estado "alto" (EF004102) | 40 V |
| Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) | 0 V |
| Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) | 0 V |
| Tensão de alimentação de corrente nominal DC (EF003980) | 10 V |
| Tipo de tensão (EF000187) | DC |
| Com função de monitoramento dispositivos de comutação a jusante (EF004052) | Não |
| Classe de proteção a laser (EF004027) | Nenhum |
| Comprimento de onda do sensor (EF004132) | 880 nm |
| Tipo de luz (EF004029) | Luz infravermelha |
| Ponto de luz (EF004030) | 17665 mm² |
| Com bloqueio de reinicialização (EF004054) | Não |
| Adequado para funções de segurança (EF001597) | Não |
| Grau de proteção (IP) (EF005474) | IP67 |
| Grau de proteção (NEMA) (EF011959) | 1 |
