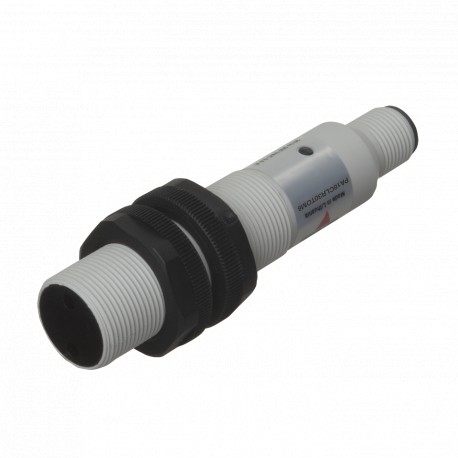

PA18CLR30TOM6 CARLO GAVAZZI A reflexão sobre os parâmetros selecionados caixa de espelho SYSTEM M18 âmbito 1..
PA18CLR30TOM6
CARLO GAVAZZI
A reflexão sobre os parâmetros selecionados caixa de espelho SYSTEM M18 âmbito 1 ... 5 m de conexão M12 CA SCR AC OUTPUT material plástico outro escopo 3 m M18 x 83,5 milímetro Material do caso PBTP
Reflexão fotocelular em espelho não polarizado, Métrica 18, AC, em caixa PBTP, sem ajuste
Sensor fotoelétrico retrorreflexivo, faixa 3000mm, luz infravermelha modulada 880nm, fonte de alimentação 20-250VAC, 2 fios, NO, plugue M12
Sensores > Sensor fotoelétrico reflexiva
Sensors > Photoelectric Sensors
Produto novo em sua embalagem original com todas as garantias e certificações de CARLO GAVAZZI
Best sellers
▲Mais informação
▲Photoelectrics
Retro-reflexivo
Tipo PA18CLR30T, AC, PBTP habitação
• Alcance: 3 m
• Modulação de luz infravermelha
• Tensão de alimentação: de 20 a 250 VAC
• Saída: 500 mA SCR
• Criar e quebrar as funções de comutação
• LED de indicação de saída
• Alta imunidade à luz ambiente
• O cabo e o plugue de versões
Descrição Do Produto
Chave De Ordenação
PA18CLR30TOM6
O PA18CLR.. é uma família de baratos de propósito geral Retro-reflexivo sensores industriais padrão cilíndrico de 18 mm PBTP habitação. Eles são úteis para simples applicationswhereabasic
sensor adequado de detecção de desempenho. O sensorsaresimpletouse e nenhum ajuste for necessário. O outputisa2 - fio ou NC tiristor (SCR) de saída.
Tipo
Moradia de estilo tamanho Habitação Habitação Habitação material comprimento princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída
Tipo de ligação
Seleção Do Tipo De
HousingRatedOrdering não.Nº do pedido Nº do pedido Nº do pedido diâmetro operacional SCR/Cabo SCR/Plug-SCR/Cabo SCR/Plug
dist. (Sn) Fazer switchingMake switchingBreak de comutação de Quebra de comutação
M18 3 mPA18CLR30TOPA18CLR30TOM6 PA18CLR30TCPA18CLR30TCM6
Nota: os Plugs e refletores de ser encomendado separadamente
Especificações
De operação nominal dist. (Sn) Até 3 m
Ref. refletor tipo de ER4,
Æ 84 mm
O desvio de temperatura de 0,4%/K
Histerese (H)
(Diferencial de viagem) de 3 a 20%
Operacional nominal volts. (UB), 20 a 250 V ca,
45 a 65 Hz
Corrente de saída (at 12, AC 140)
Contínuo (Ie)£ 500 mA
De curto prazo (I) £ 3, max. 20 ms
Min. operacional atual (Im)10 mA
FORA do estado atual (Ir)< 5 mA, typ. 2.6 mA queda de Tensão (Ud) £ 10 VAC, typ. 7 VAC Proteção de Transientes
Transitória voltage1 kV/0.5 J
Fonte de luz de GaAlAs DIODO emissor de luz, 880 nm tipo de Luz Infravermelha, modulada Óptico ângulo de± 2.2°
Ponto de luz size150 mm a 2 m
Ambiente lightMax. 10.000 lux
Freqüência de operação (f) Máx. 20 Hz, claro/escuro proporção de 1:2
Tempo de resposta
OFF-ON (tonelada) r $ 20 ms
ON-OFF (toff') £ 30 ms
O poder do atraso (tv) Typ. 100 ms
Indicação de função Escuro (NC) ou luz (NÃO) mudar
Saída EM LED, amarelo
Meio ambiente
Categoria de sobretensão III (IEC 60664/60664A 60947-1) a Poluição degree3 (IEC 60664/60664A 60947-1) Grau de proteção IP 67 (IEC 60529 60947-1)
Temperatura
De operação-20° c a +60°C (-4° a 140°F) Armazenamento: -30° c a + 70°C (-22° F a 158°F)
Vibração de 10 a 150 Hz, 0,5 mm/-
7,5 g (IEC 60068-2-6)
Choque 2 x 1 m 100 x 0,5 m
(IEC 60068-2-32)
Dielétrica tensão de 1600 V (IEC 60364-4-41)
As especificações estão sujeitas a alterações sem aviso prévio (05.05.2008) 1
| Característica | Valor |
|---|---|
| Pré-aviso de falha (EF004129) | Não |
| Com função de tempo (EF003582) | Não |
| Distância de comutação estipulada (EF008289) | 3000 mm |
| Distância de ligação máx. (EF007367) | 3000 mm |
| Corrente de saída max. (EF001315) | 500 mA |
| Refletor incluído (EF007448) | Não |
| Saída analógica 0 V ... 10 V (EF006807) | Não |
| Saída analógica 0 mA ... 20 mA (EF006808) | Não |
| Saída analógica 4 mA ... 20 mA (EF006810) | Não |
| Saída analógica -10 V ... +10 V (EF006809) | Não |
| Com outra saída analógica (EF007485) | Não |
| Procedimento de configuração (EF003994) | Outro |
| Com interface de comunicação analógica (EF007305) | Não |
| Com interface de comunicação AS-Interface (EF007306) | Não |
| Com interface de comunicação CANOpen (EF007307) | Não |
| Com interface de comunicação DeviceNet (EF007308) | Não |
| Com interface de comunicação Ethernet (EF007309) | Não |
| Com interface de comunicação INTERBUS (EF007310) | Não |
| Com interface de comunicação PROFIBUS (EF007311) | Não |
| Com interface de comunicação RS-232 (EF007312) | Não |
| Com interface de comunicação RS-422 (EF007313) | Não |
| Com interface de comunicação RS-485 (EF007314) | Não |
| Com interface de comunicação SSD (EF007315) | Não |
| Com interface de comunicação SSI (EF007316) | Não |
| Número de saídas semicondutoras com função de sinalização (EF003945) | 1 |
| Número de saídas energizadas por contato com função de sinalização (EF003946) | 0 |
| Número de saídas semicondutoras protegidas (EF003951) | 0 |
| Número de saídas energizadas por contato protegido (EF003952) | 0 |
| Tipo de interface para comunicação de segurança (EF003956) | Outro |
| Acabamento da conexão elétrica (EF003961) | Conector M12 |
| Tipo de saída de comutação (EF003962) | EV006725 |
| Tipo de função de comutação (EF003963) | Contato normalmente aberto (NA) |
| Classe de proteção de operação (EF003982) | Classe de segurança 0 |
| Categoria de segurança contra explosão de gás (EF003997) | Nenhum |
| Categoria de segurança contra explosão para poeira (EF003998) | Nenhum |
| Tipo de construção do invólucro (EF004008) | Cilíndrico, roscado |
| Sensor de largura (EF007094) | 0 mm |
| Sensor de diâmetro (EF007111) | 18 mm |
| Altura do sensor (EF007283) | 0 mm |
| Comprimento do sensor (EF007334) | 71.5 mm |
| Modo de deteção (EF007503) | Comutação de luz |
| Material da superfície ótica (EF004134) | Plástico |
| Material da caixa protetora (EF001596) | Plástico |
| Corrente de saída max. na saída protegida (EF004035) | 500 mA |
| Distância min. refletor (EF004046) | 100 mm |
| Temperatura ambiente (EF002386) | -20 °C |
| Tempo de reação (EF004094) | 20 ms |
| Intervalo de transmissão do campo de segurança (EF004098) | 0 m |
| Frequência de comutação (EF003587) | 20 Hz |
| Tipo de segurança de acordo com IEC 61496-1 (EF004105) | 1 |
| Tensão de comutação do OSSD no estado "alto" (EF004102) | 254 V |
| Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) | 20 V |
| Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) | 20 V |
| Tensão de alimentação de corrente nominal DC (EF003980) | 0 V |
| Tipo de tensão (EF000187) | AC |
| Com função de monitoramento dispositivos de comutação a jusante (EF004052) | Não |
| Classe de proteção a laser (EF004027) | Nenhum |
| Comprimento de onda do sensor (EF004132) | 880 nm |
| Tipo de luz (EF004029) | Luz infravermelha |
| Ponto de luz (EF004030) | 17665 mm² |
| Com bloqueio de reinicialização (EF004054) | Não |
| Adequado para funções de segurança (EF001597) | Não |
| Grau de proteção (IP) (EF005474) | IP67 |
| Grau de proteção (NEMA) (EF011959) | 1 |
