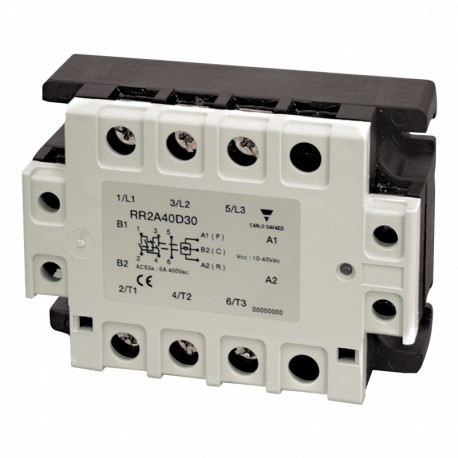

RR2A48FA550 CARLO GAVAZZI Os parâmetros selecionados Motor do SISTEMA de CARGA de Inversão de Fase 3 de HABI..

Controladores De Motor De
Industrial, 2-Fase Do Motor Marcha À Ré
Tipo RR2A..FA..
• Motor de marcha à ré
3-fase de motores de indução até 5,5 kW
• Tensão nominal de operação: Até 480 VACrms
• Built-in função de intertravamento
• Tensão de controle CA
• Built-in de proteção transiente de tensão
• LED de indicação de direção
• Isolamento: isolador óptico (entrada-saída)
4000 VACrms
• Cobre direto colagem de tecnologia
Descrição Do Produto
Chave De Ordenação
RR 2 40 FA 150
Esta família de 2-Fase do Motor marcha à ré Controlador de - assinado para mudar 3-fase motorsratedupto5.5kW. Thebuilt-ininterlocking circuitos impede que o relé de comutação ambas as direções ao mesmo tempo. A dupla de col - nosso DIODO emissor de luz indica o sentido "para frente" quando o verde e a direção de"inversão"whenred. O outputis protectedfrom excessivas flutuações de tensão (transientes)bybuilt-em
Seleção Do Tipo De
Modo de comutação
Um: Zero De Comutação
varistores. Além disso, a melhor confiabilidade é alcançada por soldadura a saída do tiristor batata frita diretamente no substrato cerâmico (Cobre Direto União).
O housingis designedto incorporatea de temperatura interruptor de limite. É recomendável a instalação de um adequado semiconductorfuse em série com o relé.
Tensão nominal de operação, Ue
40: 400 VACrms
48: 480 VACrms
Motor de marcha à ré
Número de phasesSwitching modo
Tensão nominal de operação
Controle de entrada tipo de
Potência do Motor
Controle de tensão
FA: 24 VAC
Potência do Motor
150: 1,5 kW, 2 HP
220: 2.2 kW, 3 HP
400: 4.0 kW, 5 HP
550: 5.5 kW, 7,5 HP
Especificações Gerais
RR2 40. .... RR2 48 . 220RR2 48 . 550
Tensão operacional faixa de 40 a 440 VACrms 40 530 VACrms 40 530 VACrms tensão de Bloqueio≤ 1200 Vp≤ 1200 Vp ≤ 1600 Vp freqüência de operação faixa de 45 a 65 Hz45 65 Hz45 a 65 Hz
Fator de potência ≥ 0.5 @ 400 VACrms ≥ 0.5 @ 480 VACrms ≥ 0.5 @ 480 VACrms
Especificações Ambientais
Temperatura de operação-20°C a +80°C
(-4°F a +176°F)
Temperatura de armazenamento--40°C a +100°C
(-40°F a +212°F)
Umidade relativa<95% sem condensação @40°C a Poluição Degree3
Grau de Proteção IP10 (PT/IEC 60529) Instalação categoryIII
Instalação Altitude1000m
Vibração
Sinusodial(IEC 60068-2-6) 13 a 25Hz: 2.0 mm de pico
25 a 150Hz: 20m/s2
As especificações estão sujeitas a alterações sem aviso prévio (18.03.2010) 1
