Photoelectrics, ATEX Sensores de Nível
Tipo de VP,não modulada
• Sensor para detecção de nível de líquido
• Amplificador incorporado, GaAIAs de diodo
• Saída: saída de Transistor PNP, no ou NC
• Alta resistência química à maioria dos ácidos e bases
• VP01/03: Saída DESLIGADA quando o sensor de líquido
• VP02/04: Saída quando o sensor de líquido
• Não eléctrica ou térmica ligação entre o líquido e o circuito elétrico
• LED de indicação de saída
• ATEX zona 1
Descrição Do Produto
Chave De Ordenação
VP 0 3 E P AX

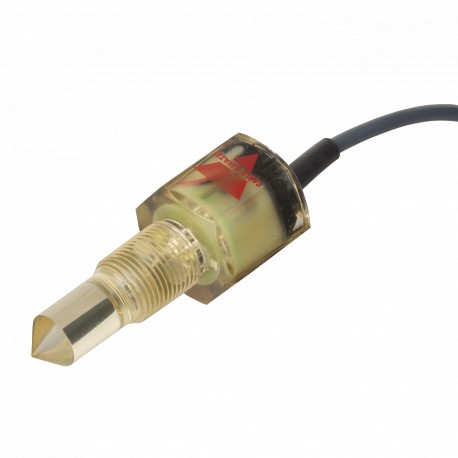

Sensor ótico de nível com não modulada, a luz infravermelha para o detectionof líquidos. Equipado com amplificador incorporado. Transmitterandreceiver são completamente auto-contido, no estado sólido, caixa de plástico projetado para montagem em parede do recipiente. VP01/02 são
disponível em Polisulfona carcaça resistente à maioria dos ácidos e bases. VP03/04 estão disponíveis em uma Poliamida
12 carcaça resistente a vários solventes. Para ATEX zona 1, onde a atmosfera explosiva não é provável de estar presente
Tipo de Moradia o status de Saída tipo de Saída PNP saída ATEX
Seleção Do Tipo De
Material da caixa nº do Pedido Nº do pedido
Transistor Transistor PNP PNP Fazer switchingBreak de comutação
PolysulphoneVP 02 EP AXVP 01 EP AX
Poliamida 12VP 04 EP AXVP 03 EP AX
Especificações
Tensão operacional nominal 10 - 16,8 VCC
Corrente operacional nominal
Contínua < 50 mA
Queda de tensão≤ 1,0 VCC Sem carga corrente de alimentação≤ 12 mA Detecção de precisão
Nível de líquido differenceHorizontal montagem: ± 5 mm
Montagem Vertical: ± 2,5 mm
A luz ambiente 0 - 100 lux
Indicação de status de saída LED, amarelo
A habitação e o material da ponta
VP01/02Polysulphone
VP03/04Polyamide 12
Weight90 g
ConnectionCable (PVC), de 2 m
Ø4,1 mm, 3 x 0,25 mm2
Pressure10 bar a + 60ºC
Tubo thread3/8" PT
Frequência de funcionamento
Aprovações
exII 2G Ex ia IIB T6 Gb
ciclos (f)30 Hz
Meio ambiente
Grau de proteção IP 67
Temperatura de operação de -20 a +40°C (-4 a +104°F) temperatura de Armazenamento-40 a +100°C (-40 a + 212°F)
Ci < 1.2 µF
Li < 2.5 mH
Marcação CE Sim
TÜV ApprovalYes
As especificações estão sujeitas a alterações sem aviso prévio (24.11.2014) 1
