Photoelectrics
Sensores De Nível
Tipo de VP,não modulada
• Sensor para detecção de nível de líquido
• Amplificador incorporado, Ga-Como diodo
• Saída: saída de Transistor NPN/PNP ou SCR, no ou NC
• Alta resistência química à maioria dos ácidos e bases
• VP01/03: Saída DESLIGADA quando o sensor de líquido
• VP02/04: Saída quando o sensor de líquido
• Não eléctrica ou térmica ligação entre o líquido e o circuito elétrico
• LED de indicação de saída
• Fonte de alimentação: DC tipos: de 10 a 40 VCC VCA tipos: 110 vca ou 230 VCA
Descrição Do Produto
Chave De Ordenação
VP 0 3 E P

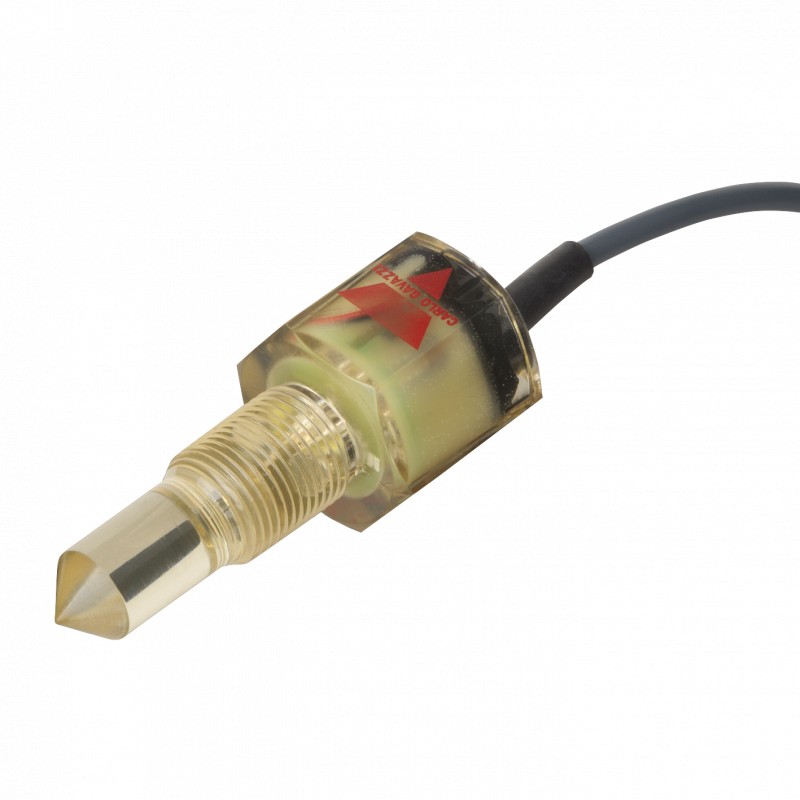

Sensor ótico de nível com não modulada, a luz infravermelha para o detectionof líquidos. Equipado com amplificador incorporado. Transmitterandreceiver são completamente auto-contido em plástico sólido habitação designedformountinginto
parede do recipiente. VP01/02 estão disponíveis em Polisulfona carcaça resistente à maioria dos ácidos e bases. VP03/04 estão disponíveis em uma Poliamida
12 carcaça resistente a vários solventes.
Tipo de Moradia o status de Saída tipo de Saída PNP saída
Selecção por tipo - DC Tipos de
Material da caixa nº do Pedido Nº do pedido Nº do pedido Nº do pedido
Transistor NPN Transistor NPN Transistor PNPTransistor PNP Fazer switchingBreak comutação de Fazer a comutação de Quebra de comutação
PolysulphoneVP 02 EVP 01 EVP 02 EP VP 01 EP
Poliamida 12VP 04 EVP 03 EVP 04 EP VP 03 EP
Selecção por tipo - AC Tipos de
Material da caixa nº do Pedido Nº do pedido Nº do pedido Nº do pedido
Fazer switchingBreak comutação de Fazer a comutação de Quebra de comutação
110 VAC110 VAC 230 VAC 230 VAC
PolysulphoneVP 02-110TB VP 01-110TBVP 02-230TBVP 01-230 TB
Especificações
Transistor NPN/PNP saída SCR AC tipos de
Operacional nominal voltage10 - 40 VDC110 VAC: 100 - 121 VAC, 45 - 60 Hz
230 VCA: 195 - 265 VAC, 45 - 60 Hz
Corrente operacional nominal
Continuous200 mA10 - 100 mA
Queda de tensão≤ 1,0 VCC ≤ 9.0 V ca Sem carga corrente de alimentação ≤ 12 mA ≤ 7 mA Detecção de precisão
Nível de líquido diferença de montagem Horizontal: ± 5 mm montagem Horizontal: ± 5 mm
Montagem Vertical: ± 2,5 mm para montagem Vertical: ± 2,5 mm
A luz ambiente 0 - 100 lux 0 - 100 lux
Frequência de ciclos de operação (f)30 Hz 5 Hz
As especificações estão sujeitas a alterações sem aviso prévio (12.08.2014) 1
