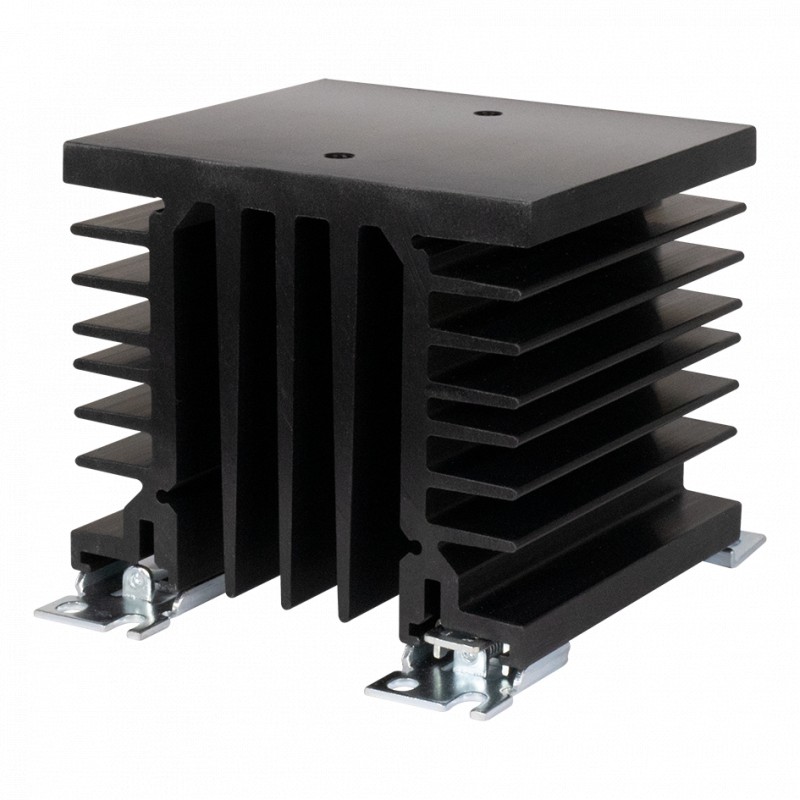

Os Relés de Estado sólido Acessórios, Dissipadores de calor TypesRHS90A, RHS90AD
• 0.97 °C/W resistência térmica
• Adequado para a montagem da 1 fase do SSRs
• Montagem em trilho DIN
• Adequado para montagem em painel
• Dimensões l x a x p: 90 x 103 x 80mm
• Compatível com RoHS
ThermalResistanceCurve
2.9°C/W
Chave De Ordenação
RHS90A
RHS90AD
2.7°C/W
2.5°C/W
2.3°C/W
Descrição Do Produto
2.1°C/W
1.9°C/W
RthSA1.7°C/W
1.5°C/W
1.3°C/W
1.1°C/W
Dissipador de calor de montagem adequado para a montagem de 1x 1-fase relé de estado sólido (SSR).
Sufixo H16 adicionado à SSR parte nenhuma. refere-se a fábrica montada dissipador de calor. Condições de aplicar. Por favor, pergunte ao seu representante de Vendas para obter mais detalhes.
0.9°C/W
DE 0,7°C/W
0,5°C/W
0.0W20.0W40.0W60.0W80.0W 100.0W120.0W140.0W
A Energia Dissipada
Montagem Do Dissipador De Calor
Componentes para a montagem QtyRHS90ARHS90AD
1RHS90A Dissipador de calor Assembly1ProvidedProvided
2Thermal Composto HTS02S1ProvidedNot Fornecido
31-fase SSR 45x59mm 1 Não Fornecido Não Fornecido
4M5x10mm PZ2 + Washer2ProvidedProvided
Dimensões incluindo o SSR
As especificações estão sujeitas a alterações sem aviso prévio (15.05.2014) 1
