Os Relés De Estado Sólido

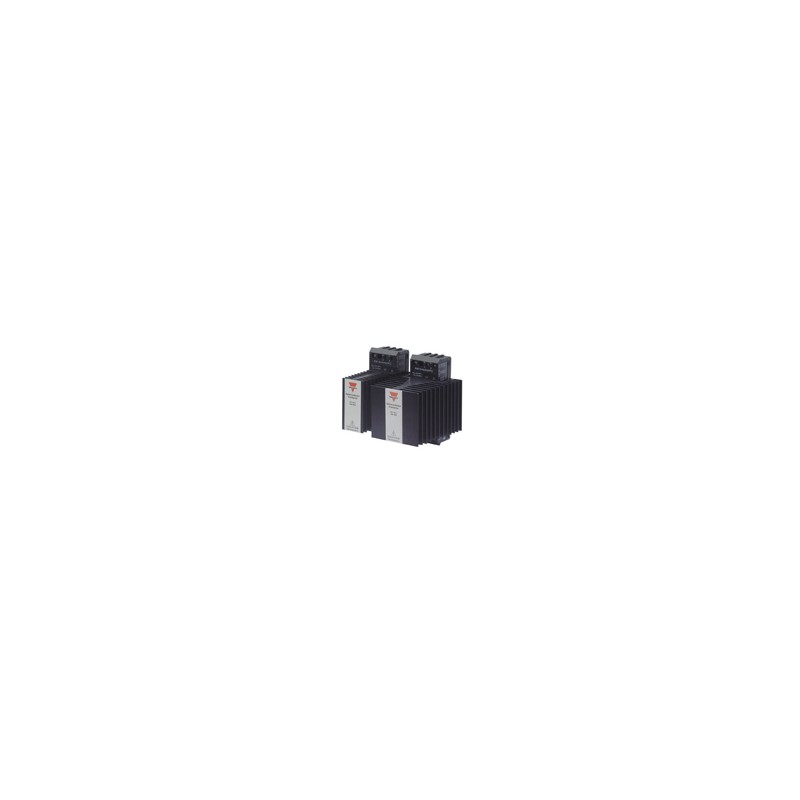

Sistema de Monitoramento de Relé (SOLITRON) TypeRN1S (Sentido Relé)
• Sistema (de linha e de carga) relé de monitoração de
• Corrente operacional nominal: 30 e de 50 AACrms
• Zero de comutação para aquecimento e aplicações de motor
• Tensão operacional nominal: 230, 400 e 480 VACrms
• Proteção contra sobretensão transiente embutido
• Sinal de saída de alarme
• LED de indicação de alarme e abastecimento/relé
• Montável em trilho DIN
Produto DescriptionOrdering Chave RN 1S 23H 30NO
Thesystemmonitoring Relé de Estado Sólido (Sentido Relé) fornece uma saída de alarme no caso de uma cir - cuitfailure. Circuitos internos do monitor:
- tensão de linha
- corrente de carga
- funcionamento correto dos RSS
- SSR de status de entrada
O relé é projetado para applicationswhere detecção de falha imediata é necessária.
Um LED vermelho indica um alarme, um LED verde indica DC controlsupplyOK (metade do DIODO emissor de luz de intensidade) resp. relé ligado (full LED de intensidade de luz).
Relé De Estado Sólido
Número de pólos
Tensão nominal de operação
Controle de entrada
Corrente operacional nominal
Tipo de saída de alarme
TypeSelection
Avaliado Controle operacional inputRated operationalAlarm saída voltagecurrent tipo de
23: 230 VACrms H: Active high30: 30 AACrmsNO: NPN, NÃO
40: 400 VACrms L: Active low50: 50 AACrmsNC: NPN, NC
48: 480 VACrmsPO: PNP, SEM PC: PNP, NC
Guia De Seleção
RatedAlarm corrente operacional Nominal
operationaloutput30 AACrms 30 AACrms 50 AACrms 50 AACrms tensão typeActive alto baixo Ativo Ativo highActive baixa
230 VACrmsNPN, NORN 1S23H30NORN 1S23L30NORN 1S23H50NORN 1S23L50NO NPN, NCRN 1S23H30NCRN 1S23L30NCRN 1S23H50NCRN 1S23L50NC PNP, NENHUM RN 1S23H30PORN 1S23L30PORN 1S23H50PORN 1S23L50PO
PNP, NCRN 1S23H30PC RN 1S23L30PC RN 1S23H50PC RN 1S23L50PC
400 VACrmsNPN, NORN 1S40H30NORN 1S40L30NORN 1S40H50NORN 1S40L50NO NPN, NCRN 1S40H30NCRN 1S40L30NCRN 1S40H50NCRN 1S40L50NC PNP, NENHUM RN 1S40H30PORN 1S40L30PORN 1S40H50PORN 1S40L50PO
PNP, NCRN 1S40H30PC RN 1S40L30PC RN 1S40H50PC RN 1S40L50PC
480 VACrmsNPN, NORN 1S48H30NORN 1S48L30NORN 1S48H50NORN 1S48L50NO NPN, NCRN 1S48H30NCRN 1S48L30NCRN 1S48H50NCRN 1S48L50NC PNP, NENHUM RN 1S48H30PORN 1S48L30PORN 1S48H50PORN 1S48L50PO PNP, NC RN 1S48H30PCRN 1S48L30PCRN 1S48H50PC RN 1S48L50PC
As especificações estão sujeitas a alterações sem aviso prévio (28.02.2007) 1
