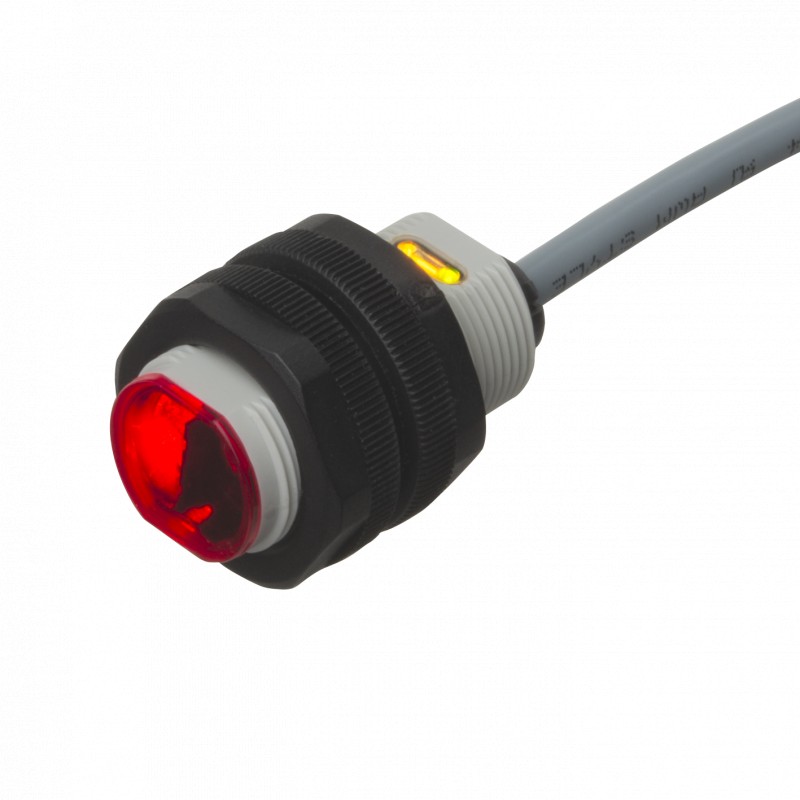

PA18CAD10NASA CARLO GAVAZZI ÂMBITO 1 ... 5 m cabo de ligação OUTPUT material plástico NPN Outros CC ÂMBITO 1..

Photoelectrics Difuso-reflexiva Tipo de PA18C.D..., DC
• Miniatura de alcance do sensor
• Intervalo: 1 m (Axial), 0,8 m (Radial)
• Ajuste de sensibilidade por potenciômetro
• Modulada, a luz vermelha 625 nm
• Tensão de alimentação: 10 a 30 VDC
• Saída: 100 mA, NPN ou PNP, N. S & N. C.
• Grau de proteção IP67, IP69K
• LED de indicação de saída, a estabilidade e o poder SOBRE
• Proteção: inversão de polaridade, curto-circuito e transientes
• O cabo e o plugue de versões
• Excelente desempenho de EMC
Descrição Do Produto
Chave De Ordenação
PA18CAD10PAM1SA
O PA18CAD10... é parte de uma família de baratos de propósito geral reflexiva difusa sensores industriais padrão cilíndrico de 18 mm ABS habitação. Thesensorsareusefulin aplicações onde a alta precisão de detecção, bem como o tamanho pequeno é necessária.
Seleção Do Tipo De
Compacto e LED de alta potência para um desempenho excelente-proporção de tamanho.
O potenciômetro de ajuste de sensibilidade faz com que os sensores altamente flexível. O tipo de saída é NPN ou PNP e o interruptor de saída - ing função é de NENHUM e de NC.
Tipo
Moradia de estilo tamanho Habitação Habitação Habitação material tipo axial princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída tipo de Conexão Sensível ajuste
Moradia de estilo RangeConnection Orderingno. Orderingno.
SnNPNPNP
Fazer e quebrar switchingMake e intervalo de comutação
M18 Axial tipo1 m CablePA 18 de CAD 10 NASAPA 18 de CAD 10 PASA M18 Axial tipo1 m Plug PA 18 de CAD 10 NAM1SA PA 18 de CAD 10 PAM1SA M18 Radial escreva 0.8 mCablePA 18 CRD 08 NASAPA 18 CRD 08 PASA M18 Radial escreva 0.8 mPlug PA 18 CRD 08 NAM1SA PA 18 CRD 08 PAM1SA
Especificações de acordo com EN60947-5-2
Avaliado distância de operação (Sn)
Tipo Axial (A)de Até 1 m, tipo Radial (R)de Até 0,8 m
destino de referência Kodak teste cartão de R27, branco, 90% de reflexão, de 200 x 200 mm
Zona cega 2 mm @ Sn max.
Controle de sensibilidade Ajustável através de potenciômetro
Ajuste elétrico 210 Mecanical adjustment240 distância Ajustável
Axial types50-1000 mm
Radial tipos 50-800 mm
O desvio de temperatura≤ 0.2%/ºC
Histerese (H)
(diferencial de viagem) ≤ 20%
Operacional nominal volts. (UB )de 10 a 30 VDC (ripple incluído)
Ondulação (Urpp ) ≤ 10%
Corrente de saída
Contínuo (Ie) ≤ 100 mA de Curto prazo (I) ≤ 100 mA
(max. capacidade de carga de 100 nF)
Sem carga de alimentação de corrente (Io) ≤ 25 mA @ 24 VDC
Mínimo operacional atual (Im) de 0,5 mA
FORA do estado atual (Ir )≤ 100 µA
Queda de tensão (Ud ) ≤ 2.0 VDC @ 100 mA
ProtectionShort-circuito, inversão de polaridade e transientes
Luz sourceInGaAlP, DIODO emissor de luz, 625 nm tipo de Luz Vermelha, modulada de Detecção de ângulo de ± 2º
Ambiente light30.000 lux
A lâmpada incandescente
Ponto de luz de Diâmetro de Ø 30 mm @ 0,5 m
Frequência de operação de 500 Hz
Tempo de resposta
OFF-ON (t)≤ 1,0 ms
ON-OFF (toff' ) ≤ 1,0 ms
O poder do atraso (tv) ≤ 100 ms
Função de saída
Tipo NPN ou PNP
Função de alteração de NENHUM e de NC
As especificações estão sujeitas a alterações sem aviso prévio (04.02.2013) 1
