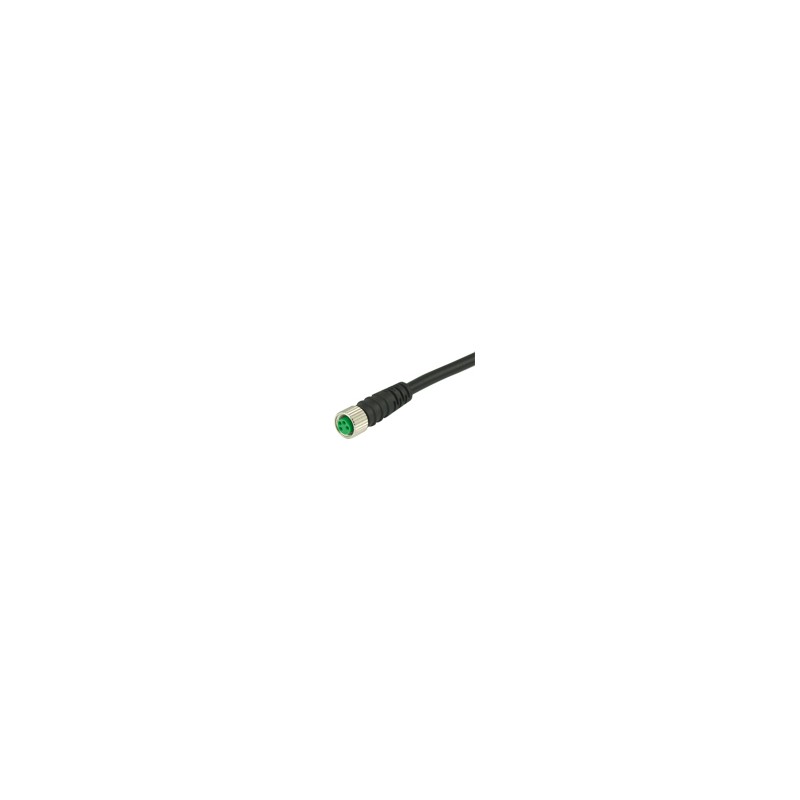

CONM54NF-S5 CARLO GAVAZZI SISTEMA DE CONEXÃO Conexão Cabo de 4 fios M8 LINHA TIPO DE BASE função feminina an..

Acessórios Gerais
Conectores
Tipo CONM5...
• Em linha reta ou 90° conectores
• M8 versão
• 3 fios
• Versão DC
• LED na carcaça transparente
• IP 67
• Fácil descascar o revestimento exterior
• Boa resistência contra produtos químicos
CONM5x-AxCONM5x-Sx
Descrição Do Produto
Chave De Ordenação
CONM53NF-APT2P
PVC versão: cabo de Conexão para uso em condições normais. Baratos cabo ideal para uma estática e menos exigentes de uso.Adequado para médias e mecânica exigências como, por exemplo, em máquinas de embalagem, montagem e linhas de produção. Os conectores têm uma
Seleção Do Tipo De
boa resistência contra produtos químicos. Os cabos não são resistentes contra a óleo e lubrificantes e ter uma resistência limitada towardsabrasion. Os conectores estão disponíveis em 3 - e
4-wireversions aswellas linha reta ou em ângulo versões.
CONM = Murr
5 = M8 DC
3 = 3 Fios (BN BU, BK)
4 = 4 fios (BN BU, BK WH) N= Não blindado
F= Feminino
M= Masculino
A = Ângulo S = Reta
P = PNP N = NPN
T = carcaça Transparente
2 = 2 metros
5 = 5 metros.
10 = 10 metros
Em branco = cabo de PVC
P = PUR / cabo PVC
Plug typeCable Pedido numberOrdering numberOrdering número lengthPVCPVC PVC
LED NPN LED PNP
3-Fio Angled2 m CONM53NF-A2 CONM53NF-ANT2CONM53NF-APT2
5 m CONM53NF-A5 CONM53NF-ANT5CONM53NF-APT5
3-Fio Reto 2 m CONM53NF-S2
5 m CONM53NF-S5
Especificações
Tensão (UB)
3 ou 4 fios version60 V ac/dc
LED versions24 VDC NOMINAL máx. 30 VDC
Saída de corrente de 4 A
Resistência de contato≤ 6 mΩ
União Fecho nutZink Fundição de Revestimento de Níquel chapeado de Torque 0,6 Nm
Conexão cableBlack, PVC ou POLIURETANO/PVC
Seção transversal do cabo
Material de contato CuZn
Revestimento De 0,2 Ni + 0,5 Ua
Pin diameter1,02 mm
Contato portadora de material PUR verde
Código Pin e código de chave posição IEC 61076-2-101
De temperatura de-25° a +85°C
Grau de protectionIP 67
Anel de vedação de Viton
Teste de isolamento
3 ou 4 fios version1,5 kV
Moldada corpo materialPUR preto
3 - e 4 - fio version0,de 25 mm2 (32x0.1mm)
Peso
2m versionapprox 63 g
5m versionapprox 145 g
10m versionapprox 277 g
Poluição grau 3
Categoria de sobretensão lll
Isolamento groupll
O LED de cor
Pino de alimentação de 1 a 3 LED Verde
Saída LED Amarelo
Pinos de 1 a 4 (NPN),
O pino 4 para 3 (PNP)
As especificações estão sujeitas a alterações sem aviso prévio (28.10.05)1
