Photoelectrics
Acessórios

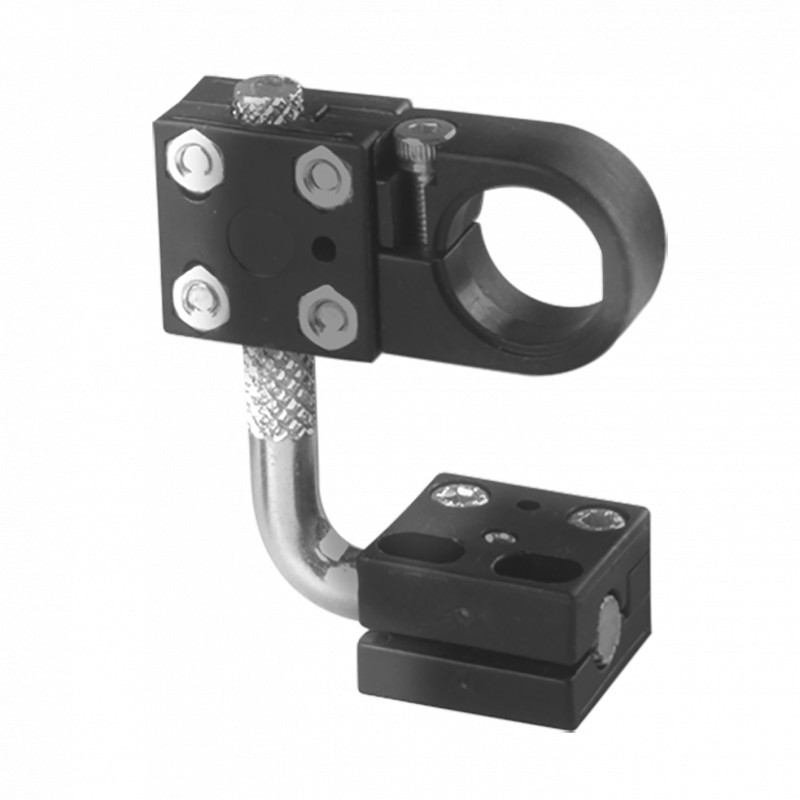

Tipo AMB4-30, Suporte de Montagem
• Seguro de fixação
• Montagem simples
• Montagem da cabeça e do pé pode ser rodado de forma independente
através de 360°
• Construção robusta
• 5 adaptador de arbustos para sensores ∅4, ∅5, ∅8, ∅12
e ∅14 mm
• 2 de montagem de cabeças ∅18 ou ∅30 mm
Descrição Do Produto
Pedido KeyAMB 4-30
Montagem Universal para todos os cylindricalsensors withØ4 toØ30 mm.A montagem do adaptador é fornecido com-
plete com 2 montagem de cabeças (Ø18 andØ30mm) and5 adaptador de arbustos (Ø4,Ø5, Ø8, Ø12 e Ø14 mm).
Suporte de montagem
Diâmetro
Seleção Do Tipo De
Para sensores com diâmetro de Ordenação não.
De 4 a 30 mm AMB4-30
A Entrega De Conteúdo
• Suporte de montagem AMB4-30, incluindo 5 adaptador de arbustos
• Dois M4 x 20 mm parafusos
• Duas porcas de M4
Especificações
Material
Plast peças de Nylon 66, preto
Fixadores de aço Inoxidável
PinZinc chapeado, recartilhado
Parafusos de fixação e nutsZinc chapeado
Dimensões
M4, hexágono interno SW 3
360° de ajuste
Montagem da cabeça
16 mmthick
Pino roscado, hexágono interno SW 2
Pé de fixação
Montagem cabeça Ø18 Adaptador de bush
d = 4, 5, 8, 12, 14 mm
50
3
360° de ajuste
M4 hexágono interno SW 3
Montagem de cabeça de Ø30
As especificações estão sujeitas a alterações sem aviso prévio (07.02.2006)1
