A74-11500 CARLO GAVAZZI parâmetros valor atual selecionado corrente primária de 500 A / SINAL sistema de saí..

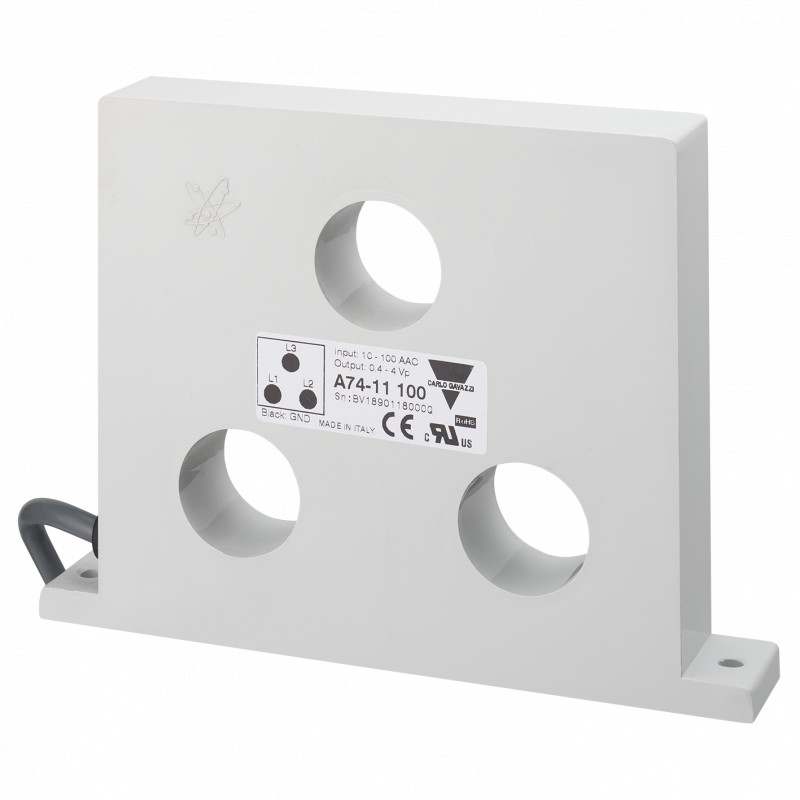

Atual e VoltageControls Transformador de Corrente, 3-Fase de Tipos de Uma 74-10, Um 74-11
• 3-a fase atual de medição de transformadores para uso com corrente de relés de controle de
• Faixas de medição:
UM 74-10 5: 0.5 - 5 AAC UM 74-10 20: 2 - 20 AAC UM 74-11 100: 10 - 100 AAC UM 74-11 500: 50 - 500 AAC
Descrição Do Produto
Chave De Ordenação
Um 74-10 5
3-fase do transformador de corrente medidas em todas as três fases. Outputvoltageproportional
a medida de amplitude do rms do valor da normal da fase atual.
Tipo
Corrente de entrada
Seleção Do Tipo De
Entrada currentType não.
5 AAC UM 74-10 5
20 AAC UM 74-10 20
100 AAC UM 74-11 100
500 AAC UM 74-11 500
InputSpecifications
UM 74-10 5A 74-10 20 A 74-11 100 A 500 74-11
Atual range0.5 - 5 AAC 2 - 20 AAC10 - 100 AAC 50 - 500 AAC Max. atual (continuamente) 20 AAC50 AAC250 AAC750 AAC Max. sobrecarga de corrente (t = 30 s) 40 AAC85 AAC325 AAC AAC 1000 tensão de isolamento Nominal
Entrada-output1000 VACrms 1000 VACrms 1000 VACrms 1000 VACrms
Categoria de sobretensão IV (IEC 60664)IV (IEC 60664) IV (IEC 60664)IV (IEC 60664)
Força dieléctrica
Dielétrico voltage6 kVACrms6 kVACrms6 kVACrms6 kVACrms
Nominal de impulso atmosférico tensão. 12 kV (1.2/50 µs)12 kV (1.2/50 µs) 12 kV (1.2/50 µs)12 kV (1.2/50 µs)
Consumo de energia< 0,1 W@5< 0,25 W@20 A < 1,5 W@100< 21 W@1500 A
Especificações De Saída
UM 74-10 5A 74-10 20 A 74-11 100 A 500 74-11
Tensão de saída
(TA = 20°C = 68°F), RL = 9.5 kΩ)0.4 - 4 Vp 0.4 - 4 Vp 0.4 - 4 Vp 0.4 - 4 Vp
Impedância de saída < 700 Ω < 200 Ω< 40 Ω < 10 Ω
Tolerância de tensão da saída
@ corrente nominal de entrada ± 5%± 5% ± 5%± 5%
Variação de temperatura de± 0,1% por °C do± 0,1% por °C do ± 0,1% por °C do± 0,1% por °C
Tensão nominal de isolamento (cabo)250 VACrms250 VACrms250 VACrms250 VACrms
As especificações estão sujeitas a alterações sem aviso prévio (19.07.06)1
