Relés De Monitoração De

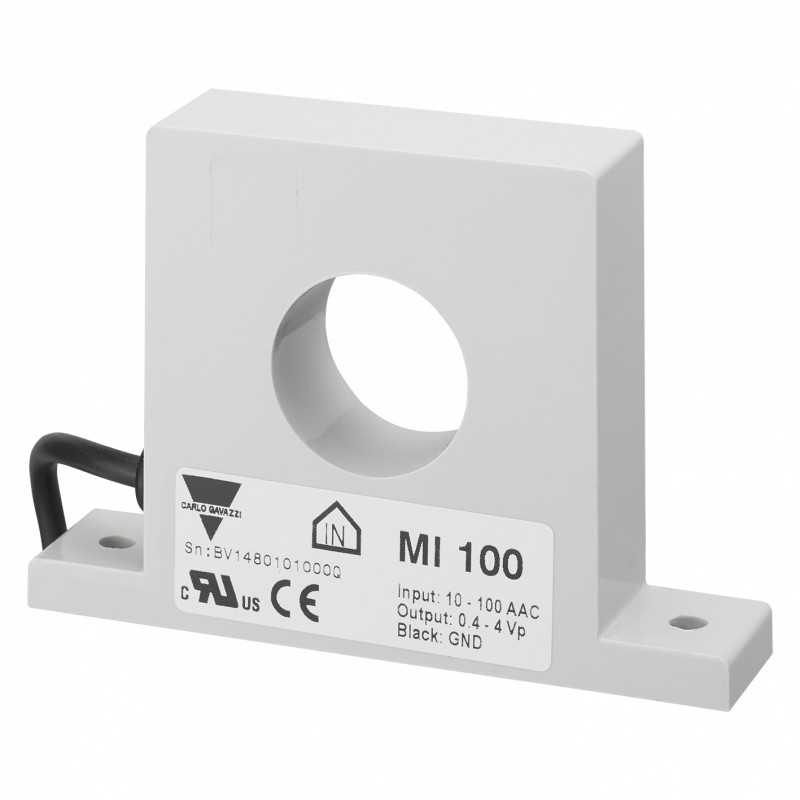

Transformador de corrente, 1-Fase AC Tipos de MI 5, 20 MI, MI 100, 500 MI
• 1-fase de medição de corrente transformador para uso com relés de controle de tipos:
DUA01, PUA01, DIB02, PIB02, DIC01, PIC01, DWA01, PWA01, DWB01, PWB01, DWB02, PWB02, DWB03, PWB03, S 180, H 479
• Faixas de medição:
MI 5: 0.5 -5 AAC MI 20: 2-20 AAC MI 100:10 -100 AAC 500 MI:50 -500 AAC
Descrição Do Produto
Chave De Ordenação
500 MI
ACcurrenttransformersfor
5, 20, 100, 500 AAC. Saída
tensão (0.4 - 4 Vp) é proporcional à corrente medida.
Tipo
Corrente de entrada
Seleção Do Tipo De
Entrada de corrente do Tipo não.
5 AACMI 5
20 AACMI 20
100 100 AACMI
500 500 AACMI
InputSpecifications
MI5 MI20MI100MI500
Atual range0.5 - 5 AAC2 - 20 AAC 10 - 100 AAC50 - 500 AAC Max. atual (continuamente)20 AAC50 AAC250 AAC750 AAC Max. sobrecarga de corrente (t = 30 s) 40 AAC85 AAC325 AAC 1000 AAC faixa de Freqüência de 40 Hz-1 kHz40 Hz-1 kHz 40 Hz-1 kHz40 Hz-1 kHz tensão de isolamento Nominal
Entrada-output1000 VACrms1000 VACrms1000 VACrms1000 VACrms
Categoria de sobretensão IV (IEC 60664) IV (IEC 60664)IV (IEC 60664) IV (IEC 60664)
Força dieléctrica
Dielétrico voltage6 kVACrms 6 kVACrms 6 kVACrms 6 kVACrms
Nominal de impulso atmosférico tensão.12 kV (1.2/50 µs) 12 kV (1.2/50 µs)12 kV (1.2/50 µs) 12 kV (1.2/50 µs)
Consumo de energia < 100 mW/5 A< 100 mW/20 A < 0,5 W/100 A < 6 W/500
Especificações De Saída
MI5 MI20MI100MI500
Tensão De Saída
(TA = 20°C, RL = 9.5 kΩ)0.4 - 4 Vp0.4 - 4 Vp0.4 - 4 Vp0.4 - 4 Vp
Impedância de saída< 700 Ω< 200 Ω< 40 Ω< 10 Ω
Tolerância de tensão da saída
@ corrente nominal de entrada± 5%± 5% ± 5%± 5%
Variação de temperatura de± 0,1% por °C do ± 0,1% por °C do± 0,1% por °C do ± 0,1% por °C
Tensão nominal de isolamento (cabo) 250 VACrms 250 VACrms 250 VACrms 250 VACrms
As especificações estão sujeitas a alterações sem aviso prévio (15.09.06)1
