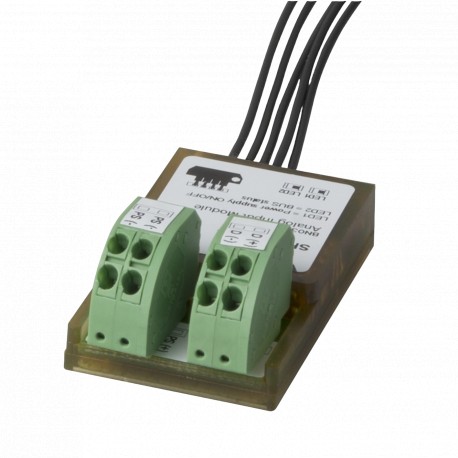

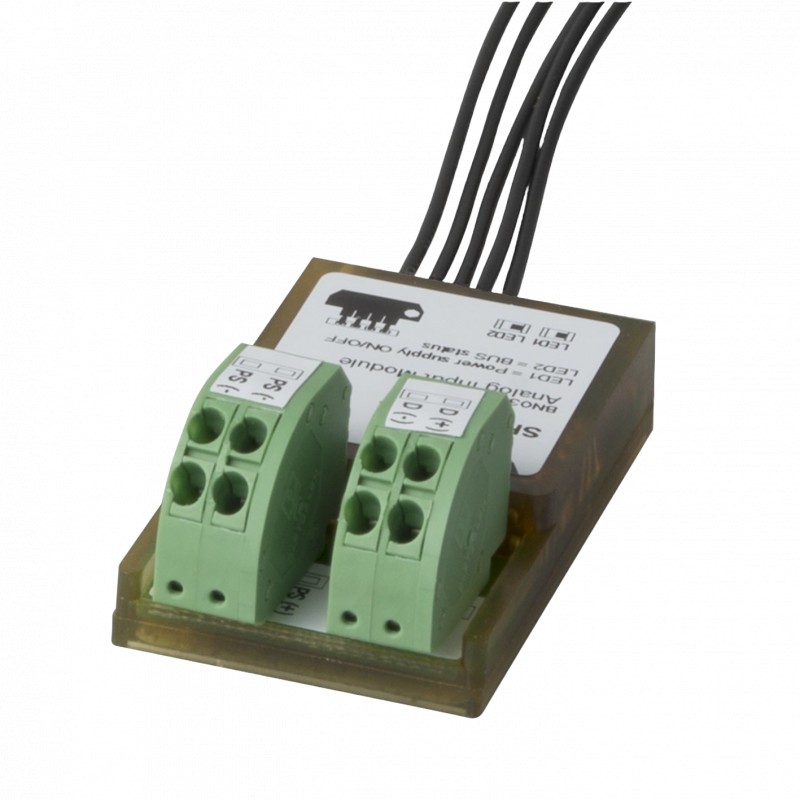

SHPINA224 CARLO GAVAZZI Tipo de módulo de entrada analógica módulo TIPO E / S 24 VDC

Smart Dupline® Analógico InputModule Tipo de SHPINA224
• 2 x 0-20mA/entradas de 4-20 mA
• 24 VCC
• Tipo de entrada selecionáveis a partir de SBWEB/SHWEB
ferramentas de configuração
• Pequena dimensão habitação para descentralizada dentro instalação de parede-caixa
Descrição Do Produto
Chave de ordenação
SH P 2 24
SHPINA224 é um DC inputmodule with4 x
0-20mA/4-20mA entradas. O compactsizeofthemod - gia torna possível enquadrá-lo em uma parede ou caixa pequena, caixa de junção, permitindo, assim, uma descentralização de instalação conceito, onde o Dupline®bus é multidroppedfrom sensor para sensor. Isso simplifica thewiringtothecontroller
comparando com as tradicionais estrelas ligações dos fios, reduz o número de DDC e sub-painéis e providesahigherflexibility por alterações de última hora e acessórios. A seleção do tipo de entrada (0-20 mA ou 4-20 mA) a ser usado é feito com theSBWEB/SHWEB ferramentas de configuração.
Smart Dupline® Descentralizada módulo de Entrada Corrente de entrada Número de entradas da fonte de Alimentação
Seleção Do Tipo De
Entrada moduleType de Alimentação: 24 VCC ± 20%
20-20mA/4-20 mA, SHPINA224
Especificações Da Fonte
Fonte De Alimentação
Tensão operacional range24 VCC ± 20% Max ondulação 1 V
Inversão de polaridade protectionYes
Categoria de sobretensão Sobretensão cat. ll (IEC
60664-1, par. 4.3.3.2) tensão Nominal de impulso 500 V de (1,2/50µs) (IEC
60664-1, tab. F. 1) Typ. atual consumption15 mA (somente interna) Máx. saída current100 mA (não auto-limitada) de Energia em atraso≤ 2 s
Alimentação fora do atraso≤ 1 s
Especificações forAnalog entradas
0-20 mA / 4-20 mA
Imprecisão de± 0,5% da leitura +0,02 mA comprimento do Cabo < 5 m
Max contínua de entrada current50 mA
Max pulso de entrada corrente de 150 mA para 1s
Dupline® Especificações
Voltage8.2 V Máximo Dupline® voltage10 V Mínimo Dupline® 5,5 V tensão Máxima Dupline® current1.5 mA
As especificações estão sujeitas a alterações sem aviso prévio (27.03.2014)1
