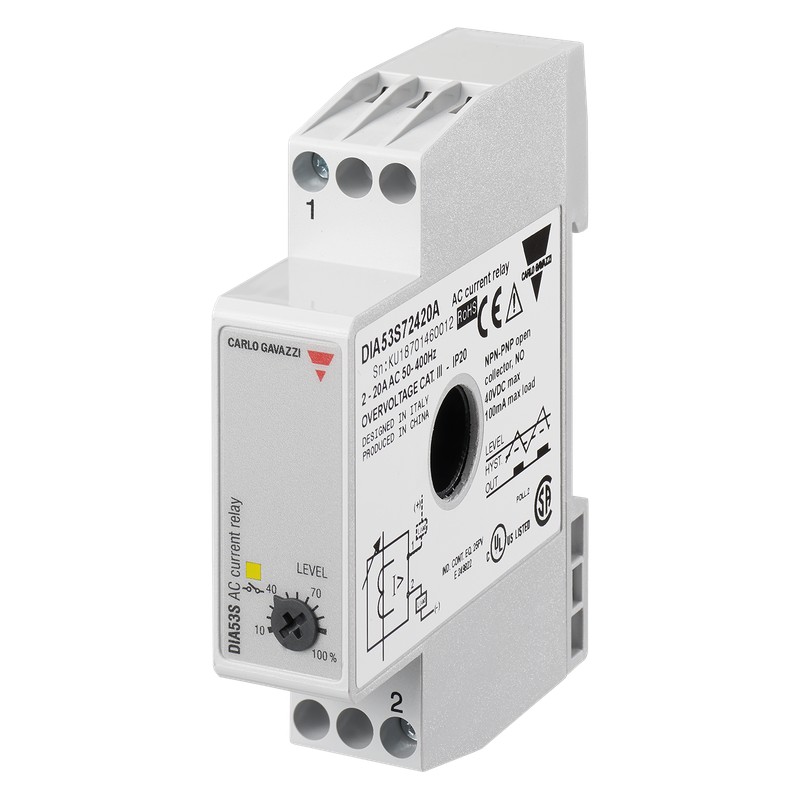

DIA53S724100AF CARLO GAVAZZI Outras dimensões 17,5 milímetros função de monitorização de sobrecorrente DIN E..

Relés De Monitoração De
1-Fase AC Sobre a Corrente
Tipo DIA53
• 2-conexão do cabo de
• Auto-alimentado
• Faixas de entrada: 2 - 20 AAC, 5 - 50 AAC ou 10 - 100 AAC
• Botão-ajustável de set-point
• Saída: Normalmente aberto, 100 mA
• LED de indicação de saída
• Para montagem em trilho DIN, em conformidade com
DIN/EN 50 022
• 17.5 mm DIN-rail de habitação (DIN 43880)
Descrição Do Produto
Chave de ordenação DIÂMETRO 53 S 724 20A F
Pequena corrente relé de monitoração com built-in de transformador de corrente com ajuste de set-point e integrada saída de estado sólido. Auto-alimentado e 2-conexão do cabo para o uso fácil.
Seleção Do Tipo De
Furos de 12 mm para isolados de transporte de corrente do fio faz com que ele seja adequado para a maioria das aplicações. Para montagem em trilho DIN. 17.5 mm de largura e habitação adequados, tanto para frente e de trás do painel de montagem.
Moradia Tipo De Função
Número do Item
Saída
Fonte de alimentação de Entrada de gama Versão
Especificações De Saída
Corrente de entrada Reação timeType não.
OutputNPN-PNP coletor aberto, NÃO
2 - 20 AAC StandardDIA53 S724 20A
5 - 50 AAC StandardDIA53 S724 50A
10 - 100 AAC StandardDIA53 S724 100A
2 - 20 AAC Rápido DIA53 S724 20A F
5 - 50 AAC Rápido DIA53 S724 50A F
10 - 100 AAC Rápido DIA53 S724 100º F
InputSpecifications
Corrente de saída
Corrente de carga máxima de 100 mA
A corrente de fuga≤ 100 µA Max. voltage40 VDC queda de Tensão (Ud)< 2,5 VCC
DIA53 S 724 20A DIA53 S 724 50A DIA53 S 724 100A Atual range2 - 20 AAC @ 50 Hz5 - 50 AAC @ 50 Hz 10 - 100 AAC @ 50 Hz
Max. atual (continuamente) 40 AAC100 AAC150 AAC
Max. sobrecarga de corrente
(t = 30 s)200 AAC200 AAC200 AAC
Especificações Gerais
Tempo de reação
DIA53< 300 ms
(o sinal de entrada de variação de
-20% a +20% do valor)
DIA53...F< 50 ms
(o sinal de entrada de variação de
-20% a +20% do valor)
A repetibilidade de 0,5 %
Histerese
(Diferencial de viagem)7 - 13% do ponto de ajuste
Faixa de freqüência de 45 400 Hz variação de Temperatura de±0.20%/°C de setpoint Ambiente
Grau de proteção IP 20
Grau de poluição 3
Temperatura de operação de -20 a +60°C
Weight80 g
Terminais de parafuso
Torque de aperto Máx. 0,5 Nm
acc. a norma IEC 60947
Habitação
Dimensões 17,5 x 81 x 67.2 mm
Material de PA66 ou Noryl
Produto standardEN 60255-6
ApprovalUL, CSA
CE MarkingL.V. Directiva de baixa tensão 2006/95/CE Directiva EMC 2004/108/CE
EMC
Imunidade de Acordo com a EN 60255-26
De acordo com a EN 61000-6-2
Emissões de Acordo com a EN 60255-26
De acordo com a EN 61000-6-3
As especificações estão sujeitas a alterações sem aviso prévio (19.05.10)1
