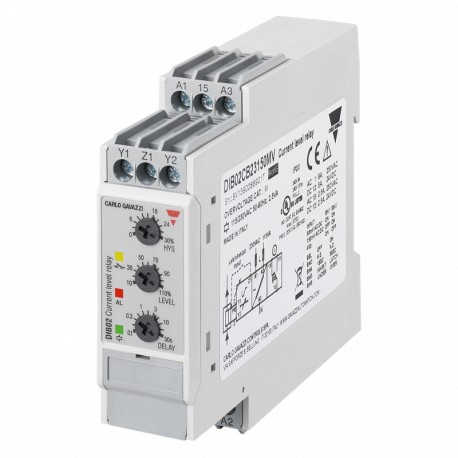

DIB02CB23150MV CARLO GAVAZZI Parâmetros de saída selecionado SETPOINT sinal 1 relé 1 Apresentado variável de..

Relés De Monitoração De
1-Fase True RMS AC/DCOver ou Em Corrente
Tipos de DIB02, PIB02
DIB02PIB02
• TRMS AC/DC sobre ou sob a atual relés de monitoração de
• Corrente de medição por meio de shunt externo ou CT
• Seleção da faixa de medição por DIP-switches
• Medição de intervalos de 6 a 150 mV AC/DC e
0,4 a 4 Vp CA (MI ou MP do gama)
• Ajustável de corrente em escala relativa
• Histerese ajustável em escala relativa
• Ajustável função de atraso (0,1 a 30 s)
• Programável, com travamento de inibição ou no nível do conjunto de
• Saída: 8 A relé SPDT N. D. ou N.E. selecionável
• Para montagem em trilho DIN, em conformidade com
DIN/EN 50 022 (DIB02) ou módulo de plug-in (PIB02)
• 22,5 mm Euronorm habitação (DIB02)
ou 36 mm módulo de plug-in (PIB02)
• LED de indicação de relé, alarme e fonte de alimentação
• Galvanicamente separada da fonte de alimentação
Descrição Do Produto Chave De Ordenação
DIB 02 C B23 150mV
DIB02 e PIB02 são pré - ciseTRMS AC/DCoveror sob corrente (selecionável pelo DIP-switch) relés de monitoração.
A corrente é medida throughanexternalshunt.
1-fase 3-a fase atual de até 500 AAC podem ser monitorados MI ligar ou MP transformadores de corrente.
Owingtothebuilt-inlatch função, a posição do relé de saída pode ser mantido.Inhibitfunction pode ser utilizado para evitar a operação do relé quando notdesired (manutenção, transições). Os LED indicam o estado do alarme e saída de relé.
Moradia Tipo De Função
Número do Item
Saída
Fonte de alimentação
Gama
Seleção Do Tipo De
MountingOutput de Alimentação: de 24 a 48 VAC/DC de Alimentação: 115/230 VAC
DIN-railSPDT DIB 02 C D48 150MVDIB 02 C B23 150MV
Plug-in SPDT PIB 02 C D48 150MVPIB 02 C B23 150MV
InputSpecifications
De entrada (nível de tensão)
DIB02 Terminais Y1, Y2
PIB02Terminals 5, 7
Faixas de medição
DirectInternal resis. Max. volt.
Selecionável pelo DIP-switch
6 a 60 mV AC/DC 1 kΩ 2 V
15 a 150 mV AC/DC 1 kΩ 2 V Max. tensão de 1 s15 V
0,4 a 4 Vp CA 50 50 kΩ V Max. tensão de 1 V s100
MI e MP CT rangesAAC rmsMax. curr.
1-ph.: 3-ph.:
MI 5 MP 30050.5 para 5 A 20 AAC MI 20 MP 30202 20 A50 AAC MI 100 MP 310010 100 A250 AAC MI 500 MP 350050 500 A750 AAC
Nota:
A tensão de entrada não pode aumentar mais de 300 VAC/DC com relação ao terra (PIB02 apenas)
Nota:
MP3... transformadores de corrente não é adequado para menores de medição de corrente devido ao sinal de saída do dispositivo (veja ficha de dados)
A entrada de contato
DIB02 Terminais Z1, Y1
PIB02Terminals 8, 9
Desativado > 10 kΩ Habilitado< 500 Ω Trava desactivar> 500 ms
As especificações estão sujeitas a alterações sem aviso prévio (26.05.10)1
