O Módulo De Saída De

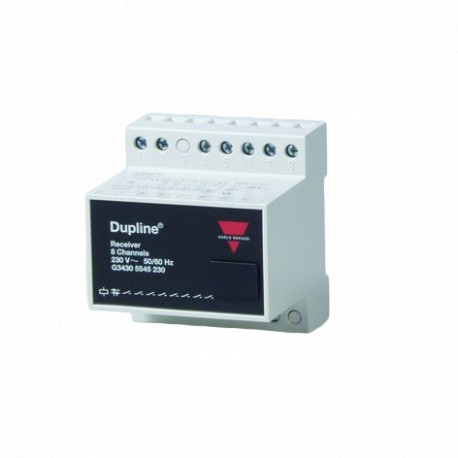

Tipo G 3430 5545
Duline®
FieldbusInstallationbus
• 8-canal receptor
• Relé de carga: 16A
• O módulo de carga: 32A (16 A por relé)
• Galvanicamente separada saídas a relé SPST
• H4-habitação
• Para montagem em trilho DIN (EN 50022)
• LED-indicações para o fornecimento, Dupline® transportadora e saídas
• Fonte de alimentação de CA
• Endereço de codificação por LACUNA 1605
Descrição Do Produto Chave De Ordenação
G 3430 5545 024
Dupline receptor®designedto ser uma parte do Dupline® conceito de Automação de edifícios.Relé SPST outputsfor
Seleção Do Tipo De
controlof8loadsofupto
250 VAC/16 A.
Tipo: Dupline® H4-habitação Receptor
Número de canais
Tipo de saída
Fonte de alimentação
Especificações da fonte (cont.)
De fornecimento nº do Pedido
24 VACG3430 5545 024
115 VACG3430 5545 115
230 VACG3430 5545 230
Especificações De Saída
Falhar polaridade estado de atraso
Após a perda de Dupline®transportadora ≤ 20 ms
Alimentação delaytyp. 2s
Indicação:
Fonte ONLED, Verde
Dupline®carrierLED, Amarelo
Saída ONLED, vermelho (um por saída)
Outputs8 relés SPST classificações de Contato (AgSn02)µ (micro gap) Resistivo loadsAC116 Um
Mecânico de vida 5x106 operações
Elétrica lifetime1x105 operações/250 V, 12 Uma carga Mínima de 100 mA/12 V
Frequência de operação de 60 operações/min. Dielétrica tensão
Saídas – Dupline® ≥ 4 kVAC (rms)
Tempo de resposta≤ 1 trem de pulso
Especificações Da Fonte
Poder SupplyOvervoltage gato. III
(IEC 60664)
Meio ambiente
Grau de proteção IP 20
Grau de poluição 3 (IEC 60664)
Temperatura de operação de -5 a +50°C (+23° f a +122°F) temperatura de Armazenamento-50 a +85°C (-58° f a +185°F)
Umidade (sem condensação) 20 a 80%
Resistência mecânica
Shock5 G (11ms) Vibração 2 G (6 a 55Hz)
Habitação H4-habitação
Weight400 g
Modo de Operação
Tensão nominal de operação
Meio termo. 21 & 22230 VAC, +/- 10%
(IEC 60038)
115 VAC, +/- 10% (IEC 60038)
24 VAC, +/- 10%
Frequência de 45 a 65 Hz Nominal, operacional powerTyp. 2,5 VA dissipação de Potência≤ 4 W de resistência a impuso Nominal
tensão 2304 kV
1152,5 kV
024800 V Dielétrica tensão
Fonte – Dupline® ≥4 kVAC (rms) de Abastecimento – Saídas≥2 kVAC (rms)
8-receptor de canal com 8 contato normalmente aberto out - puts.Cada outputis codificados por meio do codepro - grammer LACUNA de 1605. Para alterar a configuração padrão, consulte a folha de dados no GAP de 1605.
As saídas são normalmente FORA. Quando um transmissor codificado para o canal selecionado é ativado, a saída é ligada e permanece até que o respectivo canal becomesdeactivated.O
configuração padrão é tal que, após a perda de Dupline® portador de todas as saídas de ir para FORA.
Nota: A entrega de alguns dos relés mightbeON dueto transportationbumps. Para ter certeza de que os relés são: DESLIGADO, ligue o módulo de alimentação e Dupline e transmitir em canais A1-8 de uma vez.
Nota:Devido à construção com biestável de relés, o módulo é destinado a aquecimento e controle de luz.
As especificações estão sujeitas a alterações sem aviso prévio (29.09.2005)1
Dupline® é uma marca registrada. Um produto de CARLO GAVAZZI Grupo
