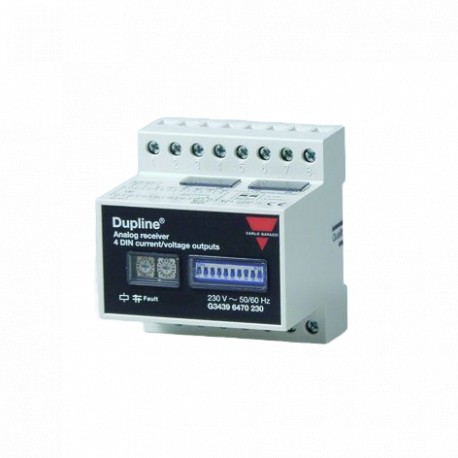

G34396470024 CARLO GAVAZZI Tipo de Módulo de Saída Módulo DIN Rail AC Power Box TIPO E / S analógica NÚMERO ..

Universal Módulo de Saída Analógica para
DIN-Sinais
Tipo G 3439 6470
Duline®
FieldbusInstallationbus
• 4 saídas analógicas
• Saídas configuráveis individualmente por 0-20 mA,
4-20 mA ou 0-10 VCC
• Selecionável resolução: 1/1999 ou 1/255 da escala completa
• Selecionável dataformat : 8-bit, AnaLink ou 3 1/2 dígitos BCD
• Imunidade EMC de acordo com EN50082-2 (ambiente industrial)
• Montagem em trilho DIN (EN 50022)
• Endereço-selecção através de chaves rotativas
• LED de indicação de alimentação e Dupline® transportadora
• LED de indicação de parâmetro inválido configuração e dados recebidos com defeito
• Monitoração de saída para dados recebidos com defeito
• H4 habitação
Descrição Do Produto Chave De Ordenação
G 3439 6470 024
Dupline®4 saída universal módulo de saída analógica com internalsupply.O módulo recebe os sinais em formato digital a partir de Dupline®e os converte para o formato analógico out - puts. O tipo de saída pode ser selectedas0-20 ma,4-20 mA ou 0-10 VCC para cada saída, individualmente, fazendo um mix de saída analógica tipos de
o mesmo módulo possível. O transmissionformaton Dupline® pode ser selecionada para se adequar o módulo de saída em instalações existentes, ou simp - lytouse themostsuitable combinação de resolução, o que comprova a capacidade e a velocidade. Os formatos são: 8-bit binário, AnaLink e 3 1/2 dígitos BCD (com ou sem multiplexação).
Tipo: Dupline® H4-habitação Receptor
Não. de canais de Saída tipo de fonte de Alimentação
Seleção Do Tipo De
SupplyOrdering não.
24 VACG 3439 6470 024
115 VACG 3439 6470 115
230 VACG 3439 6470 230
10-30 VDCG 3439 6470 800
Especificações De Saída
Saídas definido para Saídas de tensão definido como atual
Sinal
Sinal de saída DIN tensão de saída DIN-corrente de saída do Sinal de range0-10 VCC 0 a 20 mA / 4-20 mA, Saída de carga ≥ 100 kΩ Ω 0-450
Curto-circuito protectionYes Sim
Monitoração de saída≤ 30 V≤ 50 mA
Resolução
A/D11 bits ou 8 bits11 bits ou 8 bits
Transmissão 1/1999 ou 1/255 1/1999 ou 1/255
Saída tempo de assentamento≤ 0,5 seg. ≤ 0,5 seg.
Imprecisão (11 bits)
(ref. temp. 25°C) < 0,4% da escala completa< 0.4% do fundo de escala
< 0,2% da leitura< 0,2% da leitura
< 1< 1 contagem
Influência da temperatura
(ref. temp. 25°C) < ±15 ppm/K da escala completa< ±15 ppm/K de escala
< ±150 ppm/K de leitura < ±150 ppm/K de leitura
Recomendado comprimento do cabo < 25 m < 25 m
Dielétrica tensão
Saída - Dupline® 250 V (rms) 250 V (rms) Saída de Monitoração output2 kVAC (rms) 2 kVAC (rms)
As especificações estão sujeitas a alterações sem aviso prévio (22.01.2007)1
Dupline®é uma marca registrada. Um produto de CARLO GAVAZZI Grupo
