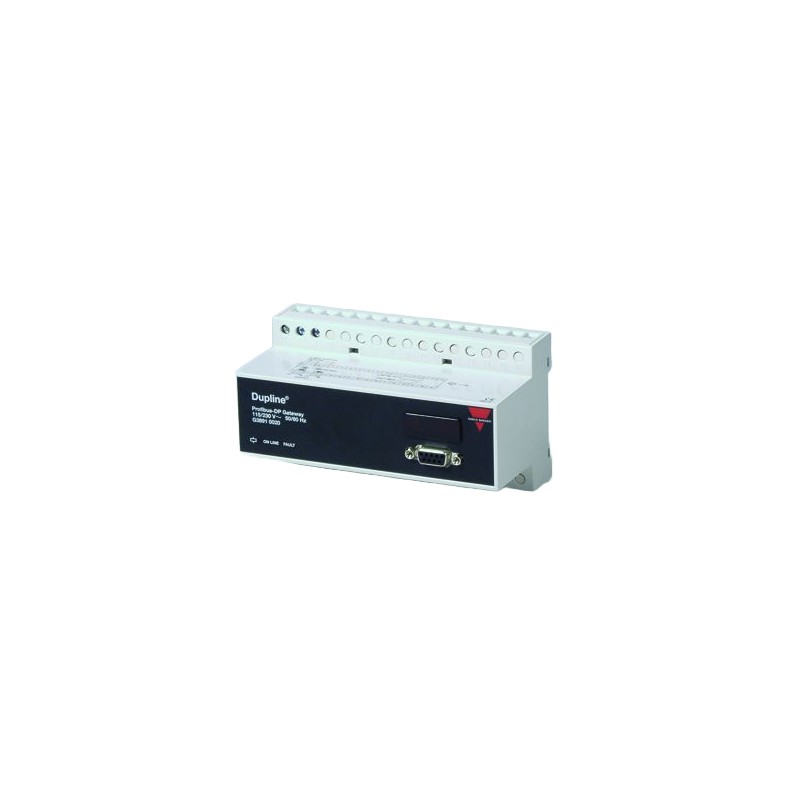

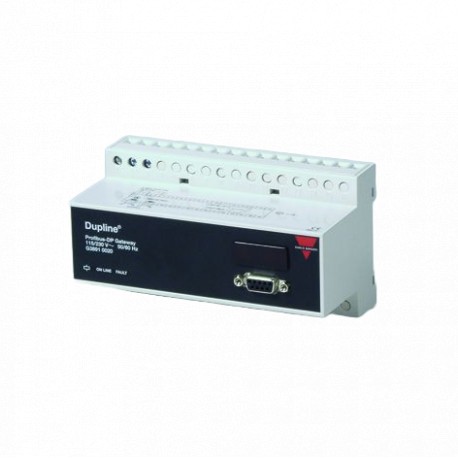

Dupline®Profibus-DP Gateway
Tipo G 3891 0020
• Built-in Dupline® canal gerador de
• PROFIBUS-DP escravo de acordo com EN 50 170
• Certificado pelo PNO
• PROFIBUS-DP, a comunicação de velocidade de até
12 MBaud
• Leitura/controle de 128 Dupline® entradas/saídas através de
PROFIBUS-DP
• Dividida-e/S de modo seleccionável (128 entradas e 128 saídas)
• Sinais de AnaLink sensores disponíveis no
DP - rede
• Para montagem em trilho DIN (EN 50 022)
• Indicadores LED para alimentação, Dupline® transportadora e falha
• Fonte de alimentação de CA
Descrição Do Produto Chave De Ordenação
G 3891 0020 230
Dupline®Canal Gerador de withthe functionof uma PROFIBUS-DP escravo. Isso significa que o 128 Dupline®I/O's (incl. AnaLink) canberead/ controlado através do PROFIBUS-DP de mestrado (PLC, PC inter - cartas de face, etc. a partir de vários fornecedores). Vários Dupline® gateways podem ser conectados
para o mesmo PROFIBUS-DP de rede. Theunitiscerti - cados pelo PNO (Profibus Nutzer Organização), o que garante a compatibilidade e a interoperabilidade com outros PNO-produtos certificados.
Tipo: Dupline® Tipo nenhum. Alimentação
Seleção Do Tipo De
De fornecimento nº do Pedido
115/230 VAC G 3891 0020 230
Entrada/Saída Especificações
PROFIBUS-DP RS 485
9 pinos fêmea SUB-D de Pinos atribuição de Um Pin de 8
B Pino 3
RTSPin 4
+5V Pino 6
GND Pino 5
A velocidade de transmissão Automática de detecção de
Comprimento do cabo de 100 m @ 12 MBaud
200 m @ 1.5 MBaud
1200 m @ de 93,75 kBaud
Up-date tempo (128 digital I/O) Typ. 200 µs às 12 MBaud
Typ. 1,6 ms 1.5 MBaud
Dielétrica tensão
PROFIBUS-DP Dupline®≥ 4 kVAC (rms) PROFIBUS-DP de IDENTIFICAÇÃO não. 6590
GSD-fileG38_020.gsd
Dupline
Saída voltage8.2 V corrente de Saída≤ 100 mA proteção contra Curto-circuito Sim impedância de Saída≤ 15 Ω tempo de Sequência
8 I/O digital 15.2 ms
128 I/O digital 132.3 ms
AnaLink atualização do valor do tempo
8 sinais de 3,9 s
128 sinais de 33,8 s
Ajustes
2 x 10 pos. rotary switch PROFIBUS Endereço Escravo
Intervalo de 02 a 99
1 x 16 pos. rotary switchNo. Dupline®canais
8 .. 128 em etapas, de 8 de
O DIP-switch 1 Dupline® (modo Normal/Split/S) DIP-switch 2 Versão selecção
O DIP-switch 3 Analógico protocolo
O DIP-switch de 4 Não utilizado
Aprovações
PROFIBUS operabilityPNO
(Profibus Nutzer Organização)
Conformidade
CE EMC Ambiente Industrial
DIODO emissor de Funções
Vermelho
DP-Comm falhar
Flash DP - Deviceswitch em
não-posição legal (0,1 ou 2) DP comm ok
Amarelo
No Dupline transportadora Ok
Fora Dupline interno Powerfail
FlashingDupline Curto
Verde
ONSupply é no
OFFSupply não fornecido para os terminais de alimentação, que fornece a energia para a fonte de alimentação interna, que por sua vez impulsiona o fornecimento para a alimentação verde led.
As especificações estão sujeitas a alterações sem aviso prévio (23.10.2014) 1
