Dupline®
Gateway DeviceNet
Duline®
Tipo G 3891 0050
FieldbusInstallationbus
• Built-in Dupline® canal gerador de
• DeviceNet escravo
• A comunicação do DeviceNet velocidade de até 500 kBaud
• Leitura/controle de 128 Dupline® entradas/saídas através de
DeviceNet
• Dividida-e/S de modo seleccionável (128 entradas e 128 saídas)
• Suporte de 3 1/2 dígitos BCD e AnaLink formatos analógicos
• Todos os Dupline® formatos (exceto 8 bits binários multiplexado)
disponível na rede DeviceNet
• Para montagem em trilho DIN (EN 50 022)
• Indicadores LED para alimentação, Dupline® transportadora e falha
• Fonte de alimentação de CA
Descrição Do Produto Chave De Ordenação
G 3891 0050 230

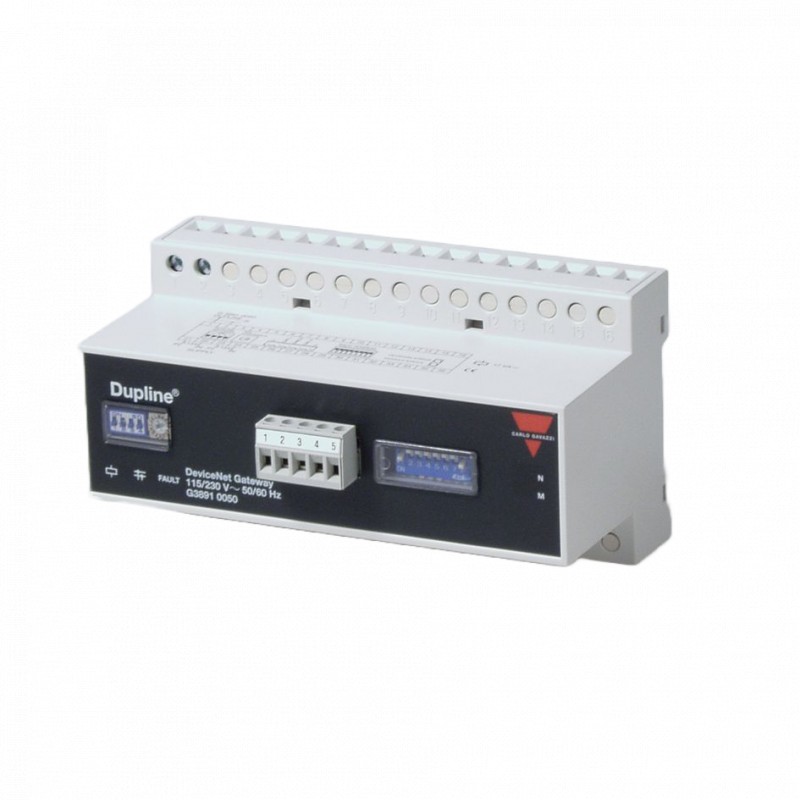

Dupline®Canal Gerador com a função de um DeviceNet escravo. Isso significa thatthe128Dupline®e/S pode ser lido/controladas por mestres DeviceNet (PLC, PC
Seleção Do Tipo De
placas de interface, etc. a partir de vários fornecedores). Vários Dupline®gateways podem ser conectados à mesma rede DeviceNet.
Tipo: Dupline® H8-Tipo de Habitação não. Alimentação
De fornecimento nº do Pedido
115/230 VAC G 3891 0050
Entrada/Saída Especificações
DeviceNet
Pin assignmentV Pinos 1
PODE-L Pin 2
ESCUDO Pino 3
PODE-H Pino 4
V+ Pino 5
Taxa de transmissão Mudar definições
Comprimento do cabo (cabo Grosso)100 m @ 500 kBaud
200 m @ 250 kBaud
1200 m @ 125 kBaud
Tempo de atualização (128 digital I/O)Typ. 200 µs a 560 kBaud
Typ. 1,6 ms 125 kBaud
Ajustes
1 x 16 pos. rotary switch Não. de Dupline®canais
8 .. 128 em etapas, de 8 de
O DIP-switch 1 Dupline® (modo Normal/Split/S) DIP-switch 2 Dupline®modo de transferência de dados DIP-switch 3 entrada Analógica
O DIP-switch de 4 saída Analógica
Marcação CE Sim
Dielétrica tensão
DeviceNet Dupline® ≥ 4 kVAC (rms) EDS-arquivo
Dupline®
Saída voltage8.2 V corrente de Saída≤ 100 mA proteção contra Curto-circuito Sim
Todos os canais EM detectorYes impedância de Saída≤ 15 Ω tempo de Sequência
8 I/O digital 15.2 ms
128 I/O digital 132.3 ms
AnaLink atualização do valor do tempo
8 sinais de 3,9 s
128 sinais de 33,8 s
As especificações estão sujeitas a alterações sem aviso prévio (28.09.99)1
Dupline®é uma marca registrada. Um produto de CARLO GAVAZZI Grupo
