G34205502024 CARLO GAVAZZI parâmetros selecionados tipo Módulo número do módulo de entrada DIN Rail AC Power..

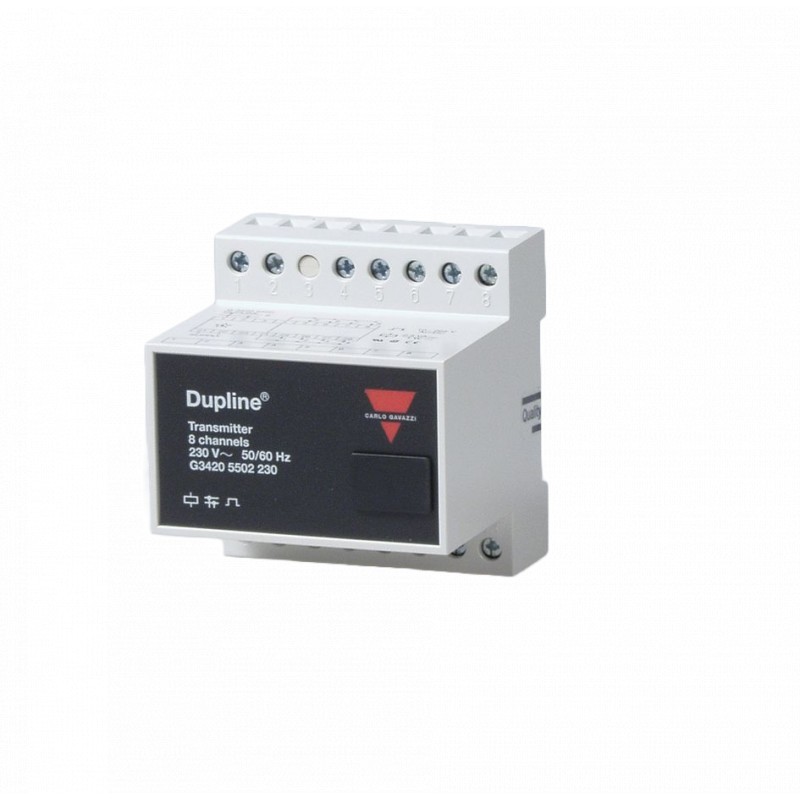

Transmissor para Sinais Digitais
Tipo G 3420 5502
Duline®
FieldbusInstallationbus
• 8-transmissor do canal
• De 8 opto-isolado entradas de tensão:
10 a 265 VAC/DC
• H4-habitação
• Para montagem em trilho DIN (EN 50022)
• LED-indicações para o fornecimento, entrada ativado e
Dupline® transportadora
• AC ou DC fonte de alimentação
• Codificação de canal pelo GAP 1605
Produto DescriptionOrdering Chave
G 3420 5502 024
Dupline®transmissor para o abastecimento externo.Detecta os sinais a partir de 8 de dispositivos com volt-
ageoutputsofupto265
VAC/DC, por exemplo, a presença da fonte de alimentação principal da máquina.
Tipo: Dupline® H4-habitação Transmissor
Não. de Entrada dos canais do tipo de fonte de Alimentação
Seleção Do Tipo De Fornecimento Especificações De
De fornecimento nº do Pedido
8 canais
10 a 265 VAC/DC
24 VACG 3420 5502 024
115 VACG 3420 5502 115
230 VACG 3420 5502 230
10 a 30 VCC G 3420 5502 800
Especificações De Entrada
Entradas 8 de tensão tipo
Faixa de tensão de entrada VBB 10 a 265 VAC/DC faixa de Freqüência no AC 45 400 Hz
Tensão de entrada para o sinal "0"≤ 1 VAC/DC tensão de Entrada para o sinal "1"≥ 10 VAC/DC
Corrente de entrada para o sinal "1"Typ. 10 mA (VBB10-18 VDC)
inferior às outras tensões de entrada
Entrada limitador de corrente Sim
A corrente de Inrush≤ 450 mA
(VBB = 265 VCC) tempo de Funcionamento para o sinal "1" ≤ 1 trem de pulso + 3 ms
Tempo de funcionamento para o sinal "0" ≤ 1 trem de pulso + 50 ms
Comprimento do cabo≤ 25 m
Dielétrica tensão
Entradas - Dupline® ≥ 4 kVAC (rms)
Fonte de alimentação de CA typesOvervoltage gato. III (IEC 60664) tensão Nominal de operação
meio termo. 21 e 22 230 230 VAC, ±15%
115 115 VAC, ±15%
024 24 VAC, ±15% de Frequência de 45 a 65 Hz Tensão de interrupção ≤ 40 ms
Operacional nominal powerTyp. 4.5 VA dissipação de Potência≤ 8 W de resistência a impuso Nominal
voltage230 4 kV
115 2.5 kV
024 800 V Dielétrica tensão
Fonte - Dupline® ≥ 4 kVAC (rms) de Fornecimento de Insumos ≥ 4 kVAC (rms)
Fonte de alimentação DC typeOvervoltage gato. III (IEC 60664) tensão Nominal de operação
meio termo. 21 e 22 de 800 10 a 30 VDC (ripple incluído)
Ondulação ≤ 3 V Inversa-proteção de polaridade Sim consumo de Energia< 1 W dissipação de Potência≤ 5.5 W corrente de entrada≤ 1, Uma de resistência a impuso Nominal
voltage800 V Dielétrica tensão
Fonte - Dupline® ≥ 200 VCA (rms) de Fornecimento de Insumos ≥ 4 kVAC (rms)
As especificações estão sujeitas a alterações sem aviso prévio (21.03.2011) 1
Dupline®é uma marca registrada. Um produto de CARLO GAVAZZI Grupo
