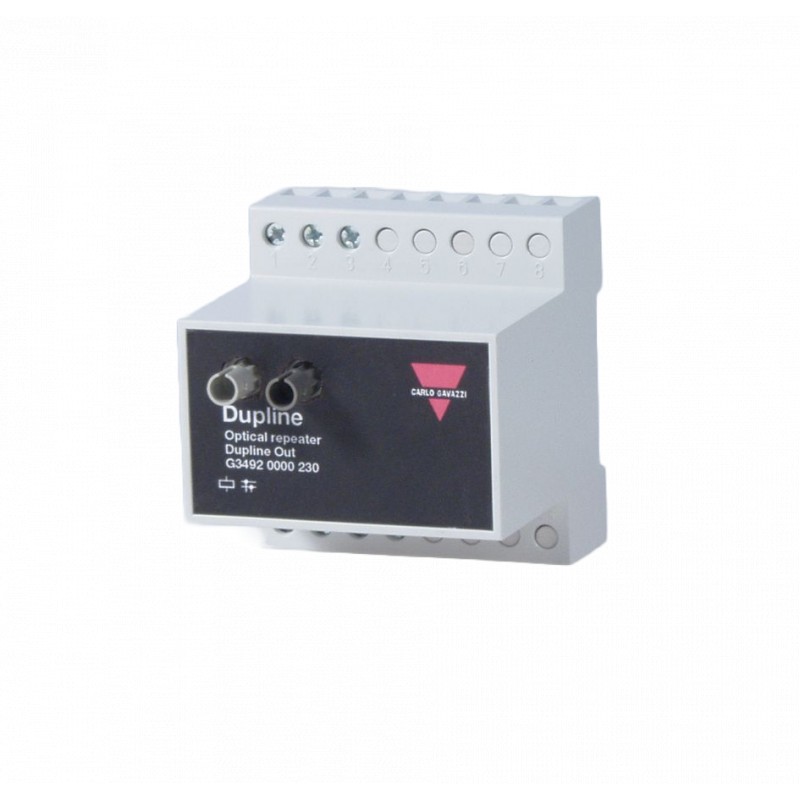

G34920000230 CARLO GAVAZZI NÚMERO DE E / S 0 Outro tipo módulo conversor óptico BOX-Dupline H4 (W72) TIPO E ..

®
Dupline
/Conversores De Fibra Óptica
Duline®
Tipos G 3492 0000 e G 3493 0000
FieldbusInstallationbus
• Converte Dupline® para transmissão em fibra óptica
• Funciona em óptica multimodo de fibra de pares
(50/125, 62.5/125)
• ST conector do tipo
• Até 5 km óptico com distância de transmissão
62.5/125 fibra
• Montagem em trilho DIN
• LED-indicações para o fornecimento e a ligação em fibra
• Fonte de alimentação de CA
Produto DescriptionOrdering Chave
G 3493 0000 230
O G34930000 converte o Dupline® sinal para transmissão na óptica multimodo de fibra de pares (50/125, 62.5/125). O G34930000 sempre opera em conjunto com um G34920000,whichconverts
Seleção Do Tipo De
o sinal de volta da óptica de energia elétrica para a representação através de um built-in do canal de saída do gerador de fase. Até 5 km opticaltransmission distância pode ser alcançado.
Tipo: Dupline® Função da fonte de Alimentação
De fornecimento nº do Pedido Nº do pedido
Óptico-elétrica Elétrica-para-Óptico
ConverterConverter
115/230 VAC G 3492 0000 230 G 3493 0000 230
24 VACG 3492 0000 024 G 3493 0000 024
Especificações Da Fonte
Fonte de alimentação AC-Tipos de Sobretensão cat. III (IEC 60664) tensão Nominal de operação
meio termo. 21 e 24 da
jumper prazo. 22 & 23230 230 VAC ± 15% (IEC 60038)
*)através de termo. 21 e 22
jumper prazo. 24 E 22115 115 VCA ± 15% (IEC 60038)
jumper prazo. 21 e 23
meio termo. 21 e 22 024 24 VAC ± 15% (IEC 60038) Frequência de 45 a 65 Hz
Operacional nominal powerTyp. 3 W dissipação de Potência≤ 4 W de resistência a impuso Nominal
tensão 230 V 4 kV
115 V 2,5 kV
024 V 800 V Dielétrica tensão
Fonte - Dupline® ≥ 4 kVAC (rms)
*)Quando a utilização de 115 VAC, certifique-se de fazer um paralelo com os terminais, conforme mostrado.
Entrada/Saída Especificações
Interface Óptica
Fibra óptica typeMultimode de fibra de Vidro
Dimensões 50/125 ou 62.5/125
Conectores ST velas
Potência óptica orçamental @ 25°C15dB (de 62,5/125 µm de fibra)
10.5 dB (50/125 µm de fibra óptica), de Transmissão de distanceUp a 5 km (de 62,5/125 fibra)
De saída (G 3492 0000 apenas) Secundário Dupline®
Número de outputs1
Saída voltage8.2 VDC Corrente≤ 40 mA proteção contra Curto-circuito ≤ 60 s
Tempo de sequência Segue principal Dupline®
Dupline® atraso de transmissão de
- primário ao secundário 1 mseg
- secundária para primária max 1 Dupline® scan
136 ms
As especificações estão sujeitas a alterações sem aviso prévio (07.02.2008) 1
Dupline®é uma marca registrada. Um produto de CARLO GAVAZZI Grupo
