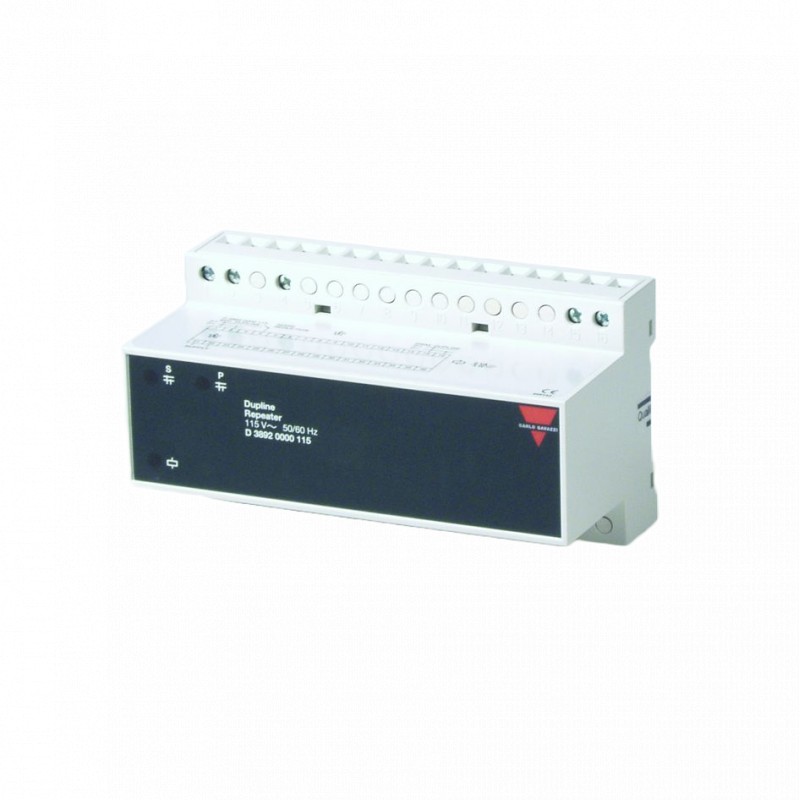

Repetidor
Tipo D 3892 0000
• Repetidores de fazer qualquer transmissão, distância possível (em cascata de repetidores possível)
• Poder-booster para aplicações com vários
Dupline®fornecido unidades
• Minimizou o atraso (max. 1 Dupline® scan)
• Número de canais ajustado automaticamente
• H8-habitação
• LED de indicação de fonte de energia primária Dupline® OK
e secundário Dupline® (segue Dupline® carrrier)
• Built-in do canal gerador de função secundário
Dupline®
• Fonte de alimentação de CA
Descrição Do Produto
Chave De Ordenação
D 3892 0000 230
O Dupline® Repetidor é utilizado para aumentar a distância em uma Dupline®network. Mais ainda, itcanbeusedasa
"Powerbooster" em seções com vários Dupline®fornecido unidades.
Tipo: Dupline®
H8-habitação
Canal Gerador (secundário Dupl.) Fonte de alimentação
Seleção Do Tipo De
De fornecimento nº do Pedido
24 VACD 3892 0000 024
115 VACD 3892 0000 115
230 VACD 3892 0000 230
InputSpecifications
Entrada Principal Dupline®
Dielétrica tensão
Principal Dupline para
Secundário Dupline® ≥ 2 kVAC (rms)
Especificações Da Fonte
Poder supplyOvervoltage gato. III (IEC 60664) tensão Nominal de operação
meio termo. 21 E 22 230 230 VAC, ±15% (IEC 60038)
115 115 VAC, ±15% (IEC 60038)
24 24 VAC, ±15% Frequency45 a 65 Hz Tensão de interrupção ≤ 40 ms
Operacional nominal power6 VA dissipação de Potência ≤ 7 W de resistência a impuso Nominal
voltage230 4 kV
115 2.5 kV
24 800 V Dielétrica tensão
Oferta Primária Dupline® ≥ 4 kVAC (rms) Oferta Secundária Dupline®≥ 4 kVAC (rms)
Especificações De Saída
OutputSecondary Dupline®
Número de outputs1
Saída voltage8.2 VDC Corrente≤ 45 mA curto-circuito de proteção ≤ 60 s a impedância de Saída≤ 15 Ω
Sequência timeFollows principal Dupline®
Distância para transmitters100%
Dupline®atraso de transmissão de
primário para o secundário 1 mseg
secundária para primária max 1 Dupline® scan
136 ms
Especificações Gerais
O poder do atraso ≤ 5 s
Indicação para
Fonte ONLED, verde Principal Dupline® LED OK, amarelo Secundário Dupline® portador de LED, amarelo
Meio ambiente
Grau de protectionIP 40
Poluição degree3 (IEC 60664)
Operacional temperature0° a +50°C (+32° f a +122°F) temperatura de Armazenamento temperatura de 50° a +85°C (- 58° a +185°F)
Umidade (sem condensação) 20 a 80% RH
Resistência mecânica
Shock15 G (11 ms) Vibration2 G (6 a 55 Hz)
DimensionsH8housing
MaterialPC/ABS CYCOLOY C 2100
Weight485 g
MTBF65,000 horas
As especificações estão sujeitas a alterações sem aviso prévio (11.06.2013) 1
