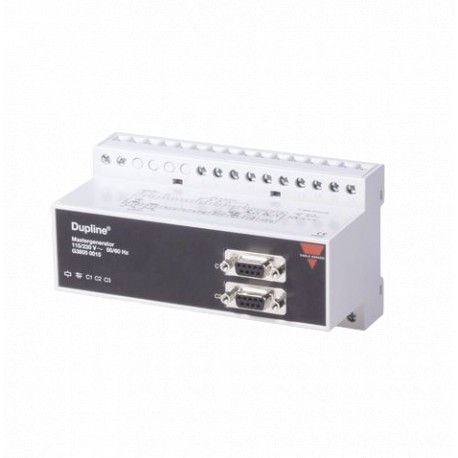

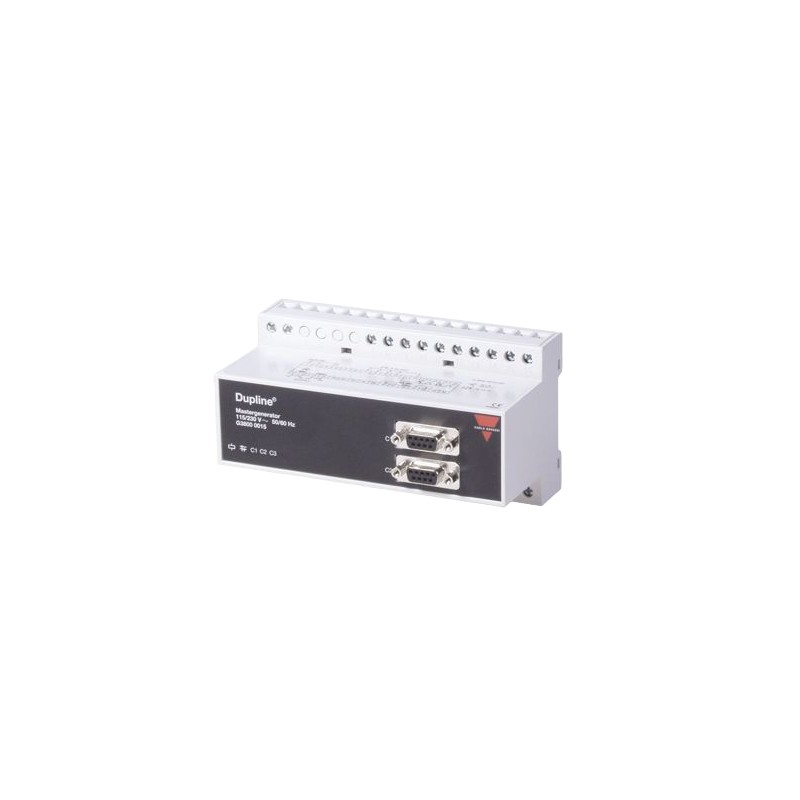

G38000036800 CARLO GAVAZZI DC Power Box DIN TIPO E / S NÚMERO entrada de contato E / S 8. Outro tipo Módulo ..

Dupline® Registrador De Dados
Tipos G 3800 0036, G 3800 1036
Duline®
FieldbusInstallationbus
Descrição Do Produto
Programmablechannel
monitoramento de alarme e analógico
• Programação do canal gerador opcional embutido no Modem GSM
• Evento e a hora na base de dados funções de registro de digitais, analógicos e os valores do contador
• Os Registros de Log são enviados para a central de Dupline-On-line Servidor web via Modem GSM ou Internet
• O acesso do usuário em tempo real e histórico Dupline-On-line de dados através da Internet
• Exportação de arquivos com dados registrados via internet
• Em tempo Real, timer e funções lógicas
• Analog set-point de controle e monitoramento
• Luz e Rollerblind funções de controle
• Monitoramento De Alarme
• Opção para Rádio controlado relógio de alta precisão em tempo real
• User-friendly de configuração através do Windows 98/2000/NT/XP
software
• 2 x portas RS232 para configuração e Dupline leitura/escrita de dados
• 1 x porta RS485 para redes de até 32 Registradores de Dados
• Modbus-RTU
• Built-in software de driver para o rádio modem externo
• 4 entradas digitais / 4 saídas digitais on-board
• H8-caixa para montagem em trilho DIN (EN50022)
• AC ou DC fonte de alimentação
gerador com built-in do evento e do horário de log com base em funções para digital, analógico e os valores do contador. Registros de Log pode ser enviado para a central de Dupline-Web On-line - serverviabuilt-inGSM
defina o controle de ponto. Além de que, thereisrealtime, timer e funções de lógica. Programmingiseasily per - formado através do Windows baseado no software de configuração.Upto32DataLog-
Chave De Ordenação
Tipo: Dupline® H8-habitação de telefone GSM Registrador de Dados
G 3800 1036 230
modem (opcional) ou a Internet.Userscanaccess em tempo real e histórico registrado de dados através da Internet ou de alarme de buffers, as curvas de tendência, ou barras gráficas, como arquivos separados por vírgulas. O Registrador de Dados também contém inteligente functionsfor luz androllerblindcontrol,
gers podem ser ligados em rede como escravos em uma rede RS485 usando o Modbusprotocol. A unidade tem 4 entradas digitais and4digitaloutputs a bordo,e é possível criar links para outros Dupline redes via externa Modem de Rádio.
Alimentação
Seleção Do Tipo De
SupplyOrdering não.Nº do pedido
w. Telefone GSM
115/230 VACG 3800 0036 230G 3800 1036 230
10-30 VDCG 3800 0036 800G 3800 1036 800
Entrada/Saída Especificações
Série PortRS 232
COM 1115 kBaud
COM 29600 de Transmissão, ajustável
Formato de dados de 8 bits
COM 1, COM 2 Sem paridade, 1 bit de parada
9 pinos fêmea SUB-D de Pin assignmentTxDPin 2
RxDPin 3
GNDPin 5
Dielétrica tensão
Com.porta - Dupline® ≥ 2 kVAC (rms) Protocolo Modbus-RTU
RS 485 TerminationPin 27When em uso, ligar ao pino 31
Fs-BPin 28When em uso, ligar ao pino 30
Fs-APin 29quando em uso, ligar ao pino 31
+ (B) Pino 30
- (Um) Pin 31
Tempo de sequência
32 canais / 128 canais de 38,6 ms / ms 132.3
Saídas digitais 4 transistores PNP FunctionProgrammable tensão de Saída VDD ≤ 35 VDC
Corrente de saída≤ 100 mA tensão de Saída de queda ≤ 2 V
Estado desenergizado corrente de fuga≤ 100 µA proteção contra Curto-circuito Nenhum Built-in de proteção diodos Nenhum Dielétrica tensão
Saída - Dupline® ≥ 4 kVAC (rms) de Saída - Entrada de 200 V
As cargas indutivas Externas de supressão de ruído necessário
Entradas
Digital 6 - 30 VDC
Tensão > 5.5 V OFF < 1.5 V≤ 6 mA
Dielétrica tensão
®
GNDPin 32
V+Pin 33*)
Entrada - Dupline
Modem GSM
≥ 4 kVAC
ProtocolModbus-RTU
Dupline® OutputDupline® transportadora
Saída voltage8.2 V< 130 mA proteção contra Curto-circuito Sim
Siemens celulares motor TC35
Banda dupla EGSM900 e GSM1800
Potência de saída Classe 4 (2 W) EGSM900
Classe 1 (1 W) GSM1800
Conector de antena FME
*)V+ e GND pode ser usado como fonte de I/O's digitais, se RS 485 não é usado.
As especificações estão sujeitas a alterações sem aviso prévio (01.09.2008) 1
Dupline®é uma marca registrada. Um produto de CARLO GAVAZZI Grupo
