SPD12051B CARLO GAVAZZI INPUT TYPE A fase ou CC Saída de tensão 5VDC PFC não TENSÃO DE ENTRADA CC 120 370V t..

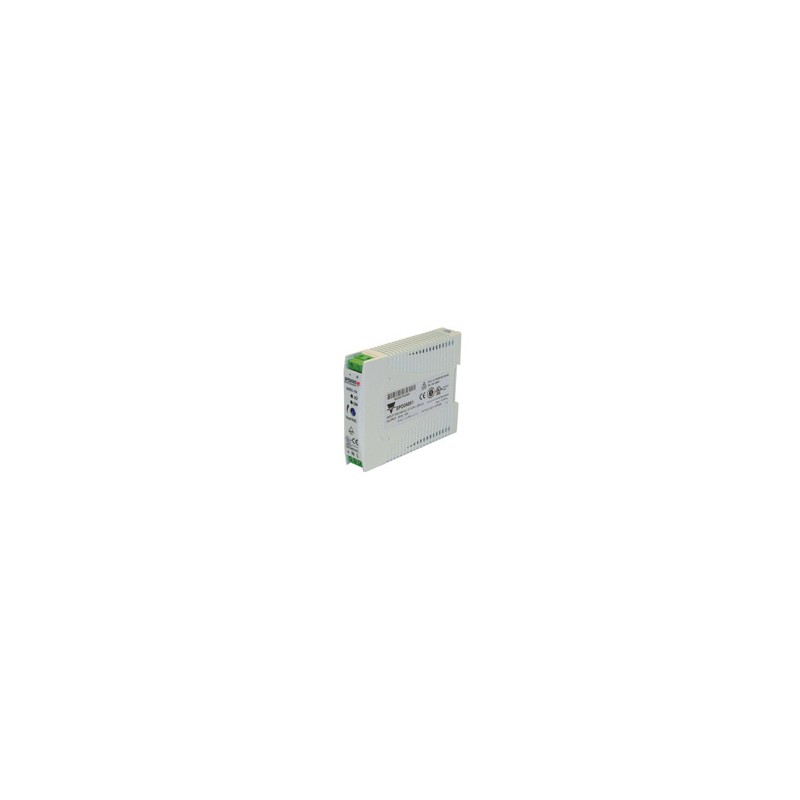

Fonte De Alimentação De Comutação
TypeSPD5W
DIN railmounting
• Entrada de CA Universal gama completa
• Instalação em trilho DIN 7.5 ou 15mm
• Proteção contra curto-circuito
• Proteção de sobrecarga
• Alta eficiência
• LED indicador de alimentação de DC SOBRE
• LED de indicação de DC de baixa
• Interna do filtro de entrada
• CE, TUV aprovado e cULus
Descrição Do Produto
Chave de ordenação SP D 12 05 1 B
As fontes de alimentação de Comutação SPD série são projetados especialmente para ser usado em todos os aplicativos de automação, onde a instalação é em um trilho DIN
e as dimensões compactas e o desempenho são um must.
Modelo
Montagem ( D = trilho Din ) Saída de tensão
Saída de potência de Entrada Tipo de recursos Opcionais
Tipo de entrada: 1= monofásica
Aprovações
Recursos Opcionais
Descrição Código
Rheinland
Segurança Do Produto
Primavera connectorsB
Saída Performances
MODELO NÃO.TENSÃO DE ENTRADA
POTÊNCIA DE SAÍDA
TENSÃO DE SAÍDA
CORRENTE DE SAÍDA
FEP. (min.)
FEP. (typ.)
FEP. (méd.)
Saída Única De Modelos De
SPD0590~264 VAC5 WATTS + 5 VDC 1000 mA67%83% 69% SPD1290~264 VAC5 WATTS +12 VDC420 mA 70%86% 72% SPD2490~264 VAC5 WATTS +15 VDC340 mA 70%87% 72% SPD4890~264 VAC5 WATTS +24 VDC210 mA 70%87% 72%
Saída De Dados
Regulamento da linha de± 1% da Carga regulamento ± 2% de carga Mínima de 0
Tempo (plena carga resistiva)1000ms max.
Transiente de tempo de recuperação, 2ms de Ripple e ruído 50mVpp tensão de Saída precisão de ± 1% de coeficiente de Temperatura ± 0,03%/°C sem soltar, até timeVi= 30ms 115VAC
Vi= 230VAC 130ms
Tensão de tempo de queda (I0nom) 150 ms max.
Avaliado carregamento contínuo
5V Modelo 1.0 @ 5VDC/0.85 @ 5.75 VDC
12V Model0.42A @ 12VDC/0.36 @ 13,8 VCC
15V Model0.34.A @ 15VDC/0.28 @ 17.25 VDC
24V Model0.21A @ 24VDC/0.17 UM @DE 28,8 VCC
Tensão reversa
5V Modelo de 7,5 VDC
12V ModelVDC 18
15V ModelVDC 22
24V ModelVDC 35
Capacitor load7000µF
Tensão de tempo de subida a 150 ms max.
total carga resistiva
1Specifications estão sujeitos a alteração sem aviso prévio. As imagens são apenas um exemplo. Para opções especiais e/ou personalização, por favor, pedir para a nossa rede de vendas. 18/04/12
