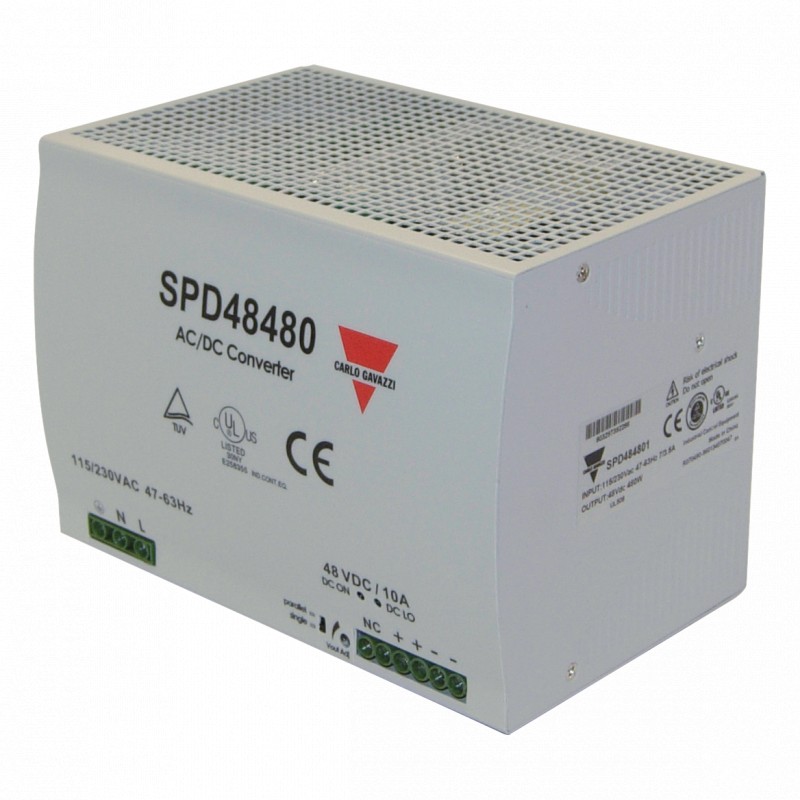

SPD484801 CARLO GAVAZZI Set tensão Parâmetros de entrada AC 90 CONEXÃO 264V 480W POTÊNCIA EM PARALELO TIPO s..

Fonte De Alimentação De Comutação
TypeSPD480W
DIN railmounting
• Universal AC de entrada única fase gama completa
• Também pode ser usado como fase bi-400VAC
• Instalação em trilho DIN 7.5 ou 15mm
• PFC como padrão
• Alta eficiência de até 90%
• Potência de saída de pronto
• Conexão paralela recurso
• Dimensões compactas
• CE, TÜV, CCC aprovado e cULus
Descrição Do Produto
Chave de ordenação SP D 24 B 4801
As fontes de alimentação de Comutação SPD série são especialmente concebidos para ser utilizados em automação de todos os applicationwherethe
Aprovações
installationis em um trilho DIN e as dimensões compactas e o desempenho são um must.
Modelo
Montagem (D= trilho Din) Saída de tensão
Saída de potência de Entrada Tipo de recursos Opcionais
Tipo de entrada: 1= monofásica
Rheinland
Segurança Do Produto
Recursos Opcionais
Descrição Código
Plug-in connectorsB
Saída performances
MODELO NÃO. TENSÃO DE ENTRADA
POTÊNCIA DE SAÍDA
TENSÃO DE SAÍDA
CORRENTE DE SAÍDA
FEP. (min.)
FEP. (typ.)
Saída Única De Modelos De
SPD24 90~264 VCA 480 WATTS de + 24 VCC 20 A86%89%
SPD48 90~264 VCA 480 WATTS+48 VDC10 A87%90%
1) Quando o S/P parâmetro é definido como paralelo, não é possível cortar a tensão de saída.
Saída de dados
Regulamento da linha de± 0,5%
Regulamento da carga
Único modo de± 1% modo Paralelo± 5%
Carga mínima de 0
Tempo (plena carga resistiva)
Vi nom, Io nom1000ms
Vi nom, Io nom com 7000µF CAP1500ms
Transiente de tempo de recuperação, 2ms de Ripple e ruído 100mVpp tensão de Saída precisão de + 1% de coeficiente de Temperatura ± 0,03%/°C
Segure timeVi= 115/230VAC 25-30ms Tensão tempo de queda (I0nom) 150 ms max Nominal de carregamento contínuo
24V Model20A@ 24VDC/16.8 @ 28.5 VDC
48V Model10A @ 48VDC/8.5 @ 56VDC
Tensão reversa
24V Model35VDC
48V Model63VDC
Capacitor load7000µF
Tensão o tempo de elevação
Vi nom Io nom 150 ms
Vi nom, Io nom com 7000µF CAP 500ms
1Specifications estão sujeitos a alteração sem aviso prévio. As imagens são apenas um exemplo. Para opções especiais e/ou personalização, por favor, pedir para a nossa rede de vendas. 11/09/12
