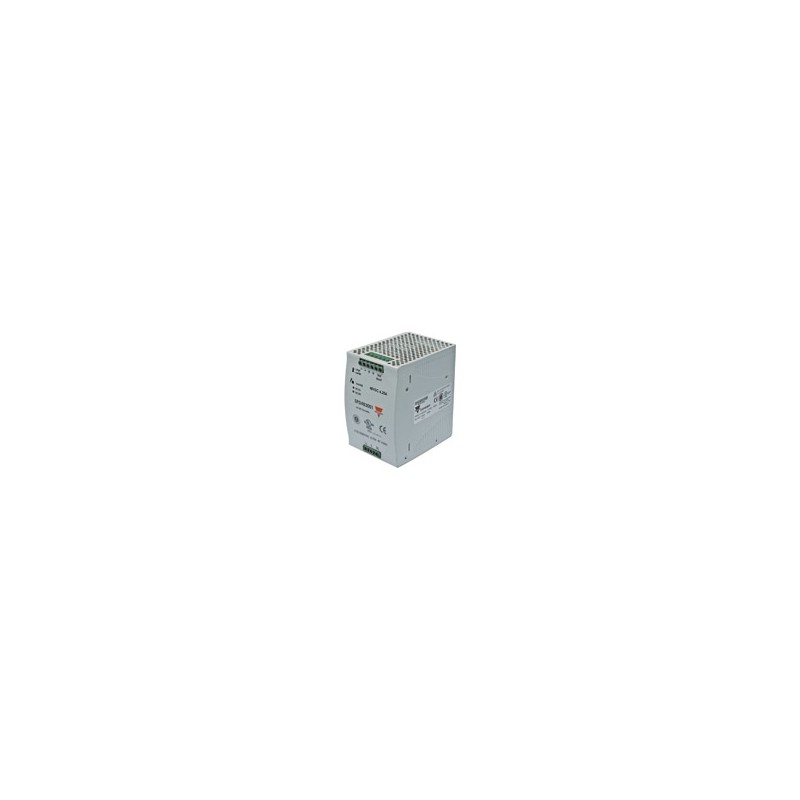

SPD483001 CARLO GAVAZZI Tensão de entrada AC 90 264V 300W POTÊNCIA DE CONEXÃO EM PARALELO TIPO sim INPUT A f..

Fonte De Alimentação De Comutação
TypeSPD300W
DIN railmounting
• Instalação em Trilho DIN 7.5 ou 15mm
• Proteção contra curto-circuito
• PFC passivo
• Energia pronta relé de saída 24VDC
• LED indicador de alimentação de DC SOBRE
• LED indicador de DC de baixa
• Paralelo função de interruptor
• Dimensões muito compactas
• UL, cUL e TUV/CE aprovado
•Classe I divisão 2 de certificação
• Fonte de alimentação Selv design
Descrição Do Produto
Chave de ordenação SP D 24 B 3001
Este SPD é o mais compact300W fonte de alimentação no mercado. Saída de relé para "poder" pronto parallelfunctionandPFC estão incluídos. Performances são únicos, com alta
Aprovações
a eficiência e a possibilidade de ser usado até 70°C, com um littlederating.Graças a ClassI Div 2 projeto é apropriado para instalação em ambientes potencialmente explosivos.
Modelo
Montagem (D= trilho Din) Saída de tensão
Saída de potência de Entrada tipo de Ligação
Tipo de entrada: 1= monofásica
Conexão: Nil= terminais de parafuso
B= Destacável conectores
Rheinland
Segurança Do Produto
Saída performances
MODELO NÃO. TENSÃO DE ENTRADA
POTÊNCIA DE SAÍDA
TENSÃO DE SAÍDA
CORRENTE DE SAÍDA
FEP. (min.)
FEP. (typ.)
Saída Única De Modelos De
SPD24300 115~230 VAC300 WATTS + 24 VDC12.5 A87%89%
SPD48300 115~230 VAC300 WATTS + 48 VDC6.25 um a88%90%
Saída de dados
Regulamento da linha de± 0,5% da Carga regulamento ± 1% de carga Mínima
Único modo de± 1%
Modo paralelo± 5%
Tempo (plena carga resistiva)
Vi nom, Io nom1000ms
Vi nom, nom Io
com 7000µF CAP1500ms
Transiente de tempo de recuperação, 2ms de Ripple e ruído 100mVpp tensão de Saída precisão de ± 1% de coeficiente de Temperatura ± 0,03%/°C
Mantenha o tempo de Vi115/230 VAC 25/30 ms Tensão de tempo de queda (I0nom) 150 ms max Nominal de carregamento contínuo
24V Model12.5A @ 24VDC/10.5 @ 28.5 VDC
48V Model6.25A @ 48VDC/5.35 @ 56VDC
Tensão reversa
24V Model35VDC
48V Model63VDC
Capacitor de carga
Vi nom Io nom 7000µF
Tensão o tempo de elevação
Vi nom Io nom 150 ms
Vi nom, nom Io
12v modelo com 7000µF CAP 500ms
1Specifications estão sujeitos a alteração sem aviso prévio. As imagens são apenas um exemplo. Para opções especiais e/ou personalização, por favor, pedir para a nossa rede de vendas. 18/04/12
