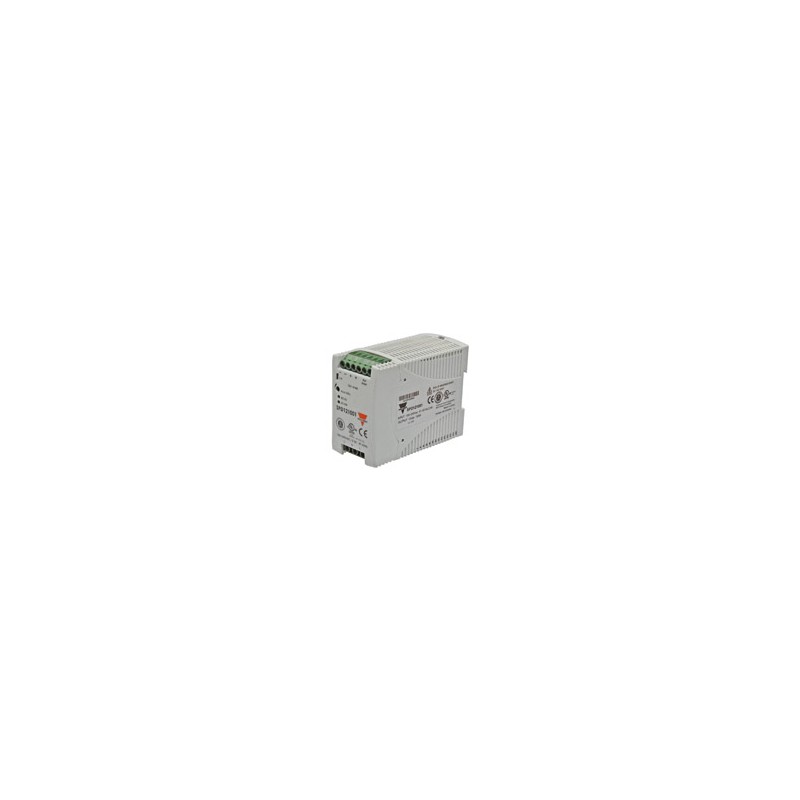

SPD121001 CARLO GAVAZZI Set tensão Parâmetros de entrada AC 90 264V 100W POTÊNCIA DE CONEXÃO EM PARALELO TIP..

Fonte De Alimentação De Comutação
Tipo SPD 100W
DIN railmounting
• Instalação em Trilho DIN 7.5 ou 15mm
• Proteção contra curto-circuito
• PFC padrão
• Energia pronta a saída 24VDC
• LED indicador de alimentação de DC SOBRE
• LED indicador de DC de baixa
• Paralela padrão de função
• Dimensões muito compactas
• UL, cUL e TUV/CE aprovado
• Classe I div2 de certificação (em andamento)
Descrição Do Produto
Chave de ordenação SP D 24 100 1
Este SPD é o mais compact100W fonte de alimentação no mercado. Saída de relé para "poder" preparado função paralela e PFC são
Aprovações
incluído.Performances são únicos, com alta eficiência e a possibilidade de ser usado até 70°C, com um pouco de desclassificação.
Modelo
Montagem ( D = trilho Din ) Saída de tensão
Potência de saída
Tipo de entrada
Tipo de entrada: 1= monofásica
Rheinland
Segurança Do Produto
Saída Performances
MODELO NÃO. TENSÃO DE ENTRADA
POTÊNCIA DE SAÍDA
TENSÃO DE SAÍDA
CORRENTE DE SAÍDA
FEP. (min.)
FEP. (typ.)
Saída Única De Modelos De
SPD1210090~264 VAC100.8 WATTS+12 VDC 8,4 UM 82% 84%
SPD2410090~264 VAC100.8 WATTS DE+24 VCC 4,2 84%86%
SPD4810090~264 VAC100.8 WATTS+48 VDC 2,1 86% 88%
Saída De Dados
Regulamento da linha de± 1%
Regulamento da carga
Não paralelo modelo de± 1% modelo Paralelo ± 5%
Carga mínima de 0
Tempo (plena carga resistiva)
Vi nom, Io nom 12V/24V
modelos com 7000µF CAP1000ms
Vi nom, Io nom 48 V modelo
com 3500µF CAP2000ms
Transiente de tempo de recuperação, 2ms de Ripple e ruído 50mVpp tensão de Saída precisão de ± 1% de coeficiente de Temperatura ± 0,03%/°C sem soltar, até timeVi= 115VAC15ms
Vi= 230VAC 30ms
Tensão de tempo de queda (I0nom) 150 ms max.
Avaliado carregamento contínuo
12V Model8.4A @ 12VDC/6.9 @ 14.5 VDC
24V Model4.2A@ 24VDC/3.5 @ 28.5 VDC
48V Model2.1A@ 48VDC/1.8 @ 56VDC
Tensão reversa
12V Model18VDC
24V Model35VDC
48V Model63VDC
Capacitor de carga
12V/24V models7000µF
48V model3500µF
Tensão o tempo de elevação
Vi nom Io nom 150 ms
Vi nom, Io nom 12V/24V modelos
com 7000µF CAP 500ms
48V modelo com 3500µF CAP500 ms
1Specifications estão sujeitos a alteração sem aviso prévio. As imagens são apenas um exemplo. Para opções especiais e/ou personalização, por favor, pedir para a nossa rede de vendas. 18/04/12
