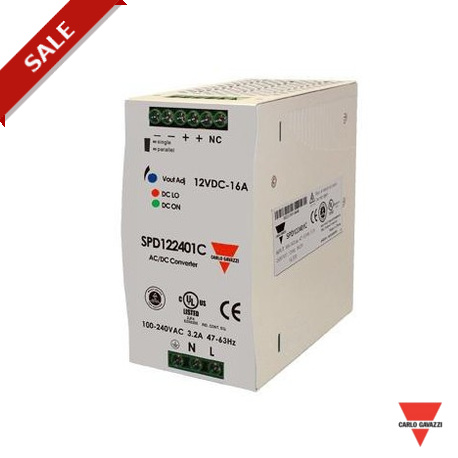

SPD122401C CARLO GAVAZZI 88 264V PODER conexão de saída 240W EM PARALELO TIPO sim INPUT A fase ou DC tensão ..

Fonte de Alimentação de comutação TypeSPD 240W Compacto DIN railmounting
• Entrada de CA Universal gama completa
• Instalação em trilho DIN 7.5 ou 15mm
• Proteção contra curto-circuito
• PFC ativo como padrão
• Alta eficiência de até 93%
• Potência de saída de pronto
• LED indicador de alimentação de DC SOBRE
• LED indicador de DC de baixa
• Conexão paralela recurso
• Dimensões compactas
• UL, cUL e TUV/CE aprovado
• 150% da carga de pico de capacidade
Descrição Do Produto
Pedido KeySP D 24 240 1C X
As fontes de alimentação de Comutação SPD série são especialmente concebidos para ser utilizados em automação de todos os applicationwherethe
Aprovações
installationis em um trilho DIN e as dimensões compactas e o desempenho são um must.
Modelo
Montagem (D = trilho Din) Saída de tensão
Saída de potência de Entrada tipo de recursos Opcionais
Tipo de entrada: 1C = fase única versão Compacta
Recursos opcionais
Saída De Desempenho
DescriptionCode terminal de Parafuso Nil Plug-in conectores B
MODELO NÃO. TENSÃO DE ENTRADA
POTÊNCIA DE SAÍDA
TENSÃO DE SAÍDA
CORRENTE DE SAÍDA
FEP. (min.)
FEP. (typ.)
Saída Única De Modelos De
SPD 12 240 1C X88~264 VAC192 WATTS +12 VDC16A89%91%
SPD 24 240 1C X88~264 VAC240 WATTS + 24 VDC10A91%93%
Saída de Dados (Todas as especificações estão atnominal valores, fullload, 25°Cunless caso contrário notado)
Regulamento da linha de± 1%
Regulamento de carga de ±1%
Avaliado carregamento contínuo
12V Model16A@12VDC/[email protected]
24V Model10A@24VDC/[email protected]
Carga mínima de 0%
Tempo de
Vi nom, Io nom1000ms (plena carga resistiva)
Tensão reversa
12V Model18VDC
24V Model35VDC
1500ms com 7000µF PAC
Transiente de tempo de recuperação, 2ms de Ripple e ruído 100mVpp tensão de Saída precisão de 0% ÷ +1% até timeVi= 25ms 115VAC
Vi= 230VAC 30ms
Tensão de tempo de queda (I0nom, Vi nom) 150 ms
Tensão o tempo de elevação
Vi nom, Io nom150ms (plena carga resistiva)
500ms com 7000µF PAC
Tensão de guarnição gama
12V Model11.4-14.5 VDC
24V Model22.5-28.5 VDC
Capacitor load7000µF coeficiente de Temperatura ±0,03°C DC NO indicador de limite no início VDC
(LED verde) Min.Max.
Vi nom, Io nom12V Model10 11.2
24V Model17.619.4
DC de BAIXA indicador de limite no início VDC
(LED vermelho)Min.Max. Vi nom, Io nom12V Model10 11.2
24V Model17.6 19.4
Operação em paralelo de 0,1 lo min~0.9 lo max.
1Specifications estão sujeitos a alteração sem aviso prévio. As imagens são apenas um exemplo. Para opções especiais e/ou personalização, por favor, pedir para a nossa rede de vendas. 21/02/2013
