SPPC5251 CARLO GAVAZZI modelos retangulares parâmetros selecionados de comutação AC DC Tensão de entrada de ..

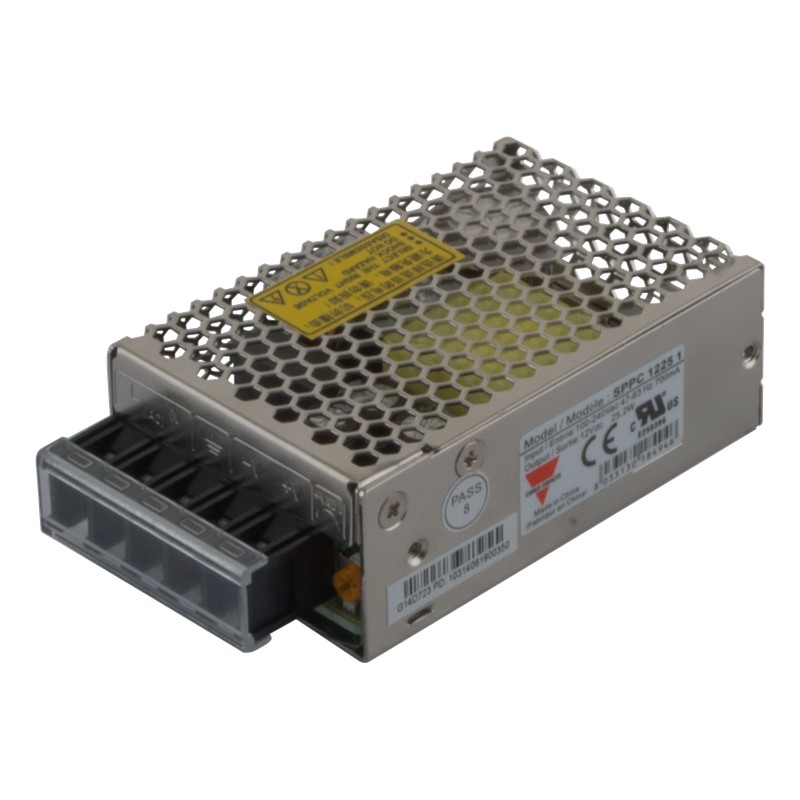

Fonte de Alimentação de comutação do Tipo Fechado SPPC 25W Série Única Saída
• Universal AC faixa de entrada
•Tamanho diminuto, longa vida e alta densidade de potência,
a eficiência e a confiabilidade
•Suportar 300VA de sobretensão de entrada por 5 s.
• Saída proteções: OLP/OVP/SCP
•Ampla de temperatura ambiente (25°C - 70°C),
100%@50°C, 60%@70°C
• PCB lado de solda com proteção anticorrosão
Descrição Do Produto
Chave De Ordenação
SP PC XX 251
Fechado, Fonte de Alimentação de Comutação forAC DC e DC DC requisitos de energia. O novo SPPC família fornece flexível OEM soluções de energia para o controle industrial e automationapplications,
o que no caso da SPPC
25W intervalos de 5V a 24V.
Toda a faixa carrega de certificação completo, oferecendo uma ampla gama de entrada universal e parafuso de conexões de terminais.
Fonte de alimentação modelo montado em Painel de saída tensão de Saída potência de Saída
Tipo de entrada (fase única)
Aprovações
E258396
Saída Performances
MODELO NÃO.TENSÃO DE ENTRADA
TENSÃO DE SAÍDA
TENSÃO ADJ
CORRENTE NOMINAL
PRECISÃO DA TENSÃO
Saída Única De Modelos De
SPPC 525 1 90VAC~264VAC 5V -5%~+10% 5 ±2.0%
SPPC 1225 190VAC~264VAC12V-5%~+10% DE 2.1 A ±1.0%
SPPC 2425 190VAC~264VAC24V-5%~+10%1.1 ±1.0%
Saída De Dados
Faixa de corrente
SPPC 525 10~5A SPPC 1225 10~2.1 UM SPPC 2425 10~1.1 UM
Ripple e ruído -25°~70°C
*Nota
SPPC 525 1<50mV
SPPC 1225 1 SPPC 2425 1<120mV
Regulamento da linha de± 0,5%
* Obs: Medida em 20MHz de largura de banda usando uma 12" de par trançado de fios terminou com um 0.1 uF & 10uF paralelo de capacitores.
Regulamento de carga de ± 2,0% (SPPC 525 1)
± 1.0% (SPPC 1225 1, SPPC 24251)
Tempo (plena carga resistiva)<2.0 s (entrada de 115VAC, carga Total)
<1.0 s (entrada 230VAC, carga Total)
Coeficiente de temperatura ±0,03%/°C
Hold up time>14ms (115VAC de entrada, carga Total)
>30ms (230VAC de entrada, carga Total)
Superexposição e subexposição<5.0%
1 as Especificações estão sujeitas a alterações sem aviso prévio. As imagens são apenas um exemplo. Para opções especiais e/ou personalização, por favor, pedir para a nossa rede de vendas. 16/07/2014
