SPPC48751 CARLO GAVAZZI modelos retangulares de comutação AC DC Tensão de entrada de alimentação AC 90 264V ..

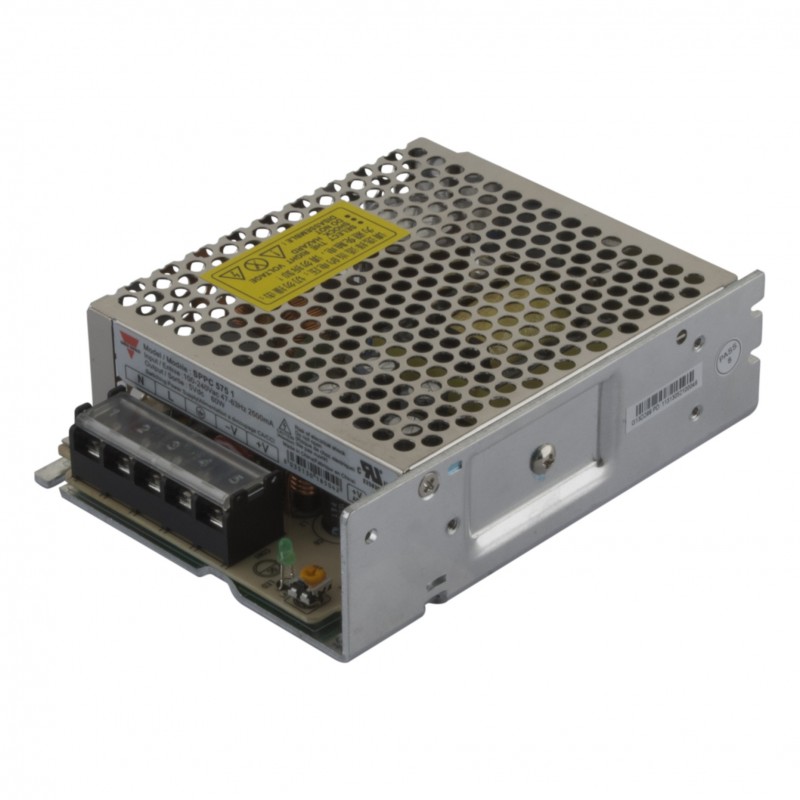

Fonte de Alimentação de comutação do Tipo Fechado SPPC 75W Série Única Saída
• Consumo de potência sem carga <0,5 W
• Tamanho diminuto, longa vida e alta densidade de potência,
a eficiência e a confiabilidade
• Universal AC faixa de entrada
•Suportar 300VA de sobretensão de entrada para 5 Sec.
• Saída proteções: OLP/OVP/SCP
• Ampla de temperatura ambiente (25°C-70°C),
100%@50°C, 70%@70°C
• Altitude de operação de até 5.000 m
• 100% de carga total teste de burn-in
• PCB lado de solda com proteção anticorrosão
Descrição Do Produto Chave De Ordenação
SP PC XX 751
Enclosed8witching Poder
8upplyforAC DC e DC DC requisitos de energia. O novo 8PPC família fornece flexível OEM soluções de energia para o controle industrial e automationapplications,
whichinthecaseofthe
8PPC 75W intervalos de 5V para
48V. Toda a faixa carrega de certificação completo, oferecendo uma ampla gama de entrada universal e parafuso de conexões de terminais.
Fonte de alimentação modelo montado em Painel de saída tensão de Saída potência de Saída
Tipo de entrada (fase única)
Aprovações
E258396
Saída Performances
MODELO NÃO.TENSÃO DE ENTRADA
TENSÃO DE SAÍDA
TENSÃO ADJ
CORRENTE NOMINAL
PRECISÃO DA TENSÃO
Saída Única De Modelos De
SPPC 575 190VAC-264VAC5V -5% A+10%12±3.0% DE SPPC 1275 1 90VAC-264VAC 12V-5% A+10%6 ±3.0% DE SPPC 2475 1 90VAC-264VAC 24V-5% A+10% 3.2 ±3.0%
SPPC 4875 1 90VAC-264VAC 48V-5% A+10% DE 1,62 ±3.0%
Saída De Dados
Faixa de corrente
SPPC 575 1 0-12A
SPPC 1275 10-6A
SPPC 2475 10-3.2
SPPC 4875 10-1.62 A
Ripple e ruído (-25°-70°C)
*Nota
SPPC 575 1 <80mV
SPPC 1275 1<120mV
SPPC 2475 1 SPPC 4875 1 <200mV
Regulamento da linha de ± 0,5%
Regulamento de carga de ± 2,0%
Tempo<2.08 (115VAC de entrada, carga Total)
<1.58 (230VAC de entrada, carga Total)
Tensão de saída precisão±3.0%
Coeficiente de temperatura±0.03%°C
Hold up time>20m8 (115VAC de entrada, carga Total)
>50m8 (230VAC de entrada, carga Total)
Superexposição e Subexposição < 5.0%
*Obs: Medida em 20MHz de largura de banda usando uma 12" de par trançado de fios terminou com um 0.1 uF & 10uF paralelo de capacitores.
1 8pecifications estão sujeitos a alteração sem aviso prévio. As imagens são apenas um exemplo. Para características especiais andor de personalização, por favor, pedir para a nossa rede de vendas. 16072014
