SPPC12351 CARLO GAVAZZI modelos retangulares de comutação AC DC Tensão de entrada de alimentação AC 90 264V ..

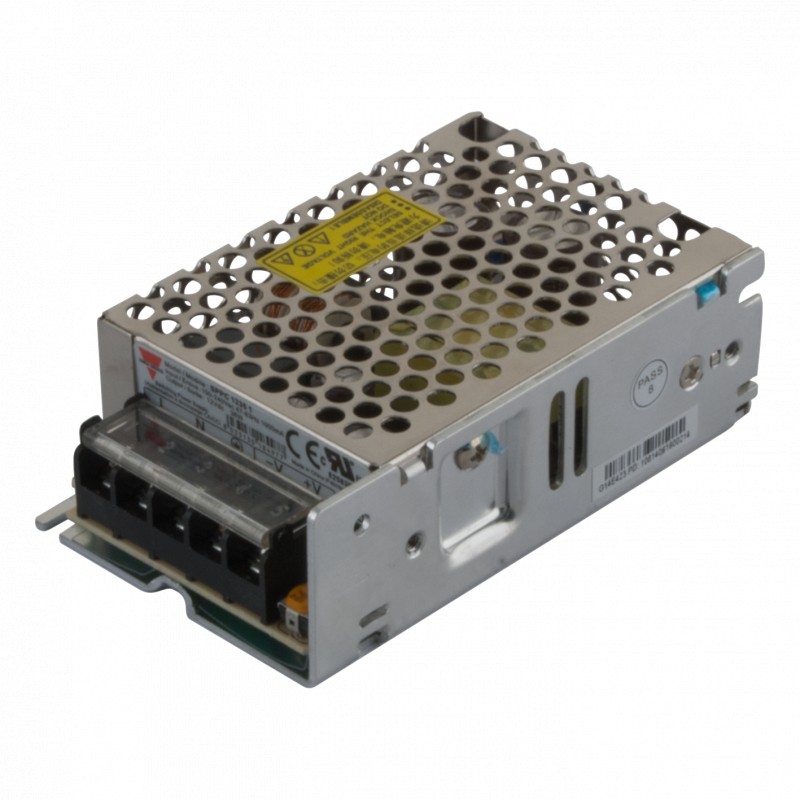

Fonte de Alimentação de comutação do Tipo Fechado SPPC 35W Série Única Saída
• Universal AC faixa de entrada
•Tamanho diminuto, longa vida e alta densidade de potência,
a eficiência e a confiabilidade
• Altitude de operação de até 5,OOOm
• Fácil montagem a partir do lado de cima
• Suportar 3OOVA de sobretensão de entrada por 5 s.
• Saída proteções: OLP/OVP/SCP
•Ampla de temperatura ambiente (25°C-7O°C),
1OO%@5O°C, 6O%@7O°C
• PCB lado de solda com proteção anticorrosão
Descrição Do Produto
Chave De Ordenação
SP PC XX 351
Fechado, Fonte de Alimentação de Comutação forAC DC e DC DC requisitos de energia. O novo SPPC família fornece flexível OEM soluções de energia para o controle industrial e automationapplications,
o que no caso da SPPC
35W intervalos de 5V a 24V.
Toda a faixa carrega de certificação completo, oferecendo uma ampla gama de entrada universal e parafuso de conexões de terminais.
Fonte de alimentação modelo montado em Painel de saída tensão de Saída potência de Saída
Tipo de entrada (fase única)
Aprovações
E258396
Saída Performances
MODELO NÃO.TENSÃO DE ENTRADA
TENSÃO DE SAÍDA
TENSÃO ADJ
CORRENTE NOMINAL
PRECISÃO DA TENSÃO
Saída Única De Modelos De
SPPC 535 1 90VAC~264VAC 5V -5%~+10% 6 ±3.0%
SPPC 1235 190VAC~264VAC12V-5%~+10% 3 ±3.0%
SPPC 2435 190VAC~264VAC24V-5%~+10%DE 1,5 ±3.0%
Saída De Dados
Faixa de corrente
SPPC 535 10~6A SPPC 1235 10~3A SPPC 2435 10~1,5 A
Ripple e ruído *Nota
SPPC 535 1<50v 0°~70°C
<80mV -25°C~0°C
SPPC 1235 1<80mV 0°~70°C
<180mV -25°C~0°C
SPPC 2435 1<120mV 0°~70°C
<200mV -25°C~0°C
Regulamento da linha de± 0,5%
Regulamento de carga ± 1.0%
Tempo (plena carga resistiva)<1.0 S (entrada 230VAC, carga Total)
Coeficiente de temperatura ±0,03%/°C
Hold up time>20mS (230Vac de entrada, carga Total)
>10mS (120Vac de entrada, carga Total)
Superexposição e subexposição<5.0%
*Obs: Medida em 20MHz de largura de banda usando uma 12" de par trançado de fios terminou com um 0.1 uF & 10uF paralelo de capacitores.
1 as Especificações estão sujeitas a alterações sem aviso prévio. As imagens são apenas um exemplo. Para opções especiais e/ou personalização, por favor, pedir para a nossa rede de vendas. 16/07/2014
