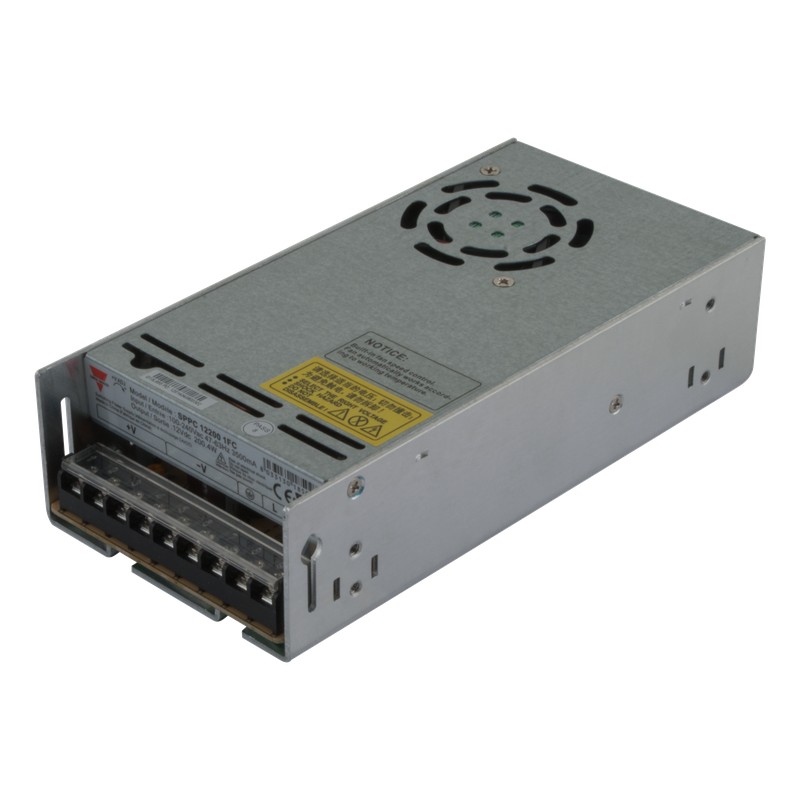

SPPC482001FC CARLO GAVAZZI RECTANGULAR modelos de potência de comutação AC para DC tensão de entrada AC 85VA..

Fonte De Alimentação De Comutação
Do Tipo fechado SPPC 200W Série
Única Saída
•Built-in PFC ativo
(Fator de potência de Proteção), PF>0.95
• Tamanho compacto
• Built-in de controle de velocidade do ventilador de arrefecimento
• Entrada de CA Universal
• Suportar 300Vac de sobretensão de entrada para 5 sec
• Alta eficiência, longa vida e alta confiabilidade
• Saída proteções: SCP/OLP/OPP
• Ampla de temperatura ambiente (25°C-70°C)
• Altitude de operação de até 5.000 m
• 100% de carga total teste de burn-in
• PCB ambos os lados com revestimento isolante
• 105°C, longa vida, capacitor eletrolítico
Descrição Do Produto
Chave De Ordenação
SP PC XX 200 1 F C
Fechado, Fonte de Alimentação de Comutação forAC DC e DC DC requisitos de energia. O novo SPPC família fornece flexível OEM soluções de energia para o controle industrial e automationapplications,
Aprovações
o que no caso da SPPC
200W intervalos de 5V para 48V. Toda a faixa carriesfull certificationofferingawide gama de entrada universal e parafuso de conexões de terminais.
Fonte de alimentação modelo montado em Painel de saída tensão de Saída potência de Saída
Tipo de entrada (fase única)
Correção do Fator de potência (PFC) Compacto
E258396
Saída Performances
MODELO NÃO. ENTRADA
TENSÃO
SAÍDA
TENSÃO
TENSÃO ADJ
AVALIADO
ATUAL
PRECISÃO DA TENSÃO
SPPC 5200 1FC85VAC~264VAC
Saída Única De Modelos De
120VDC~370VDC5V -5%~+10%40 A±1.0%
85VAC~264VAC
120VDC~370VDC 12V-5%~+10% 16.7±1.0%
85VAC~264VAC
120VDC~370VDC 24V-5%~+10%DE 8,4 ±1.0%
85VAC~264VAC
120VDC~370VDC 48V-5%~+10%4.2±1.0%
Saída De Dados
Faixa de corrente
SPPC 5200 1FC 0~40
SPPC 12200 1FC 0~16.7 UM SPPC 24200 1FC 0~8.4 UMA SPPC 48200 1FC 0~4.2 UM
Ripple e ruído *Nota
SPPC 5200 1FC
SPPC 12200 1FC <150mV
SPPC 24200 1FC
SPPC 48200 1FC <200mV
Regulamento da linha de± 0,5%
Regulamento de carga ± 1.0%
Tempo<2S (230VAC de entrada, carga Total)
Tensão de saída precisão:±1.0%
Coeficiente de temperatura ±0,03%/°C
Hold-up tempo igual ou superior a 10mS (230VAC de entrada, carga Total)
Superexposição e Subexposição < 5.0%
*Obs: Medida em 20MHz de largura de banda usando uma 12" de par trançado de fios terminou com um 0.1 uF & 10uF paralelo de capacitores.
1 as Especificações estão sujeitas a alterações sem aviso prévio. As imagens são apenas um exemplo. Para opções especiais e/ou personalização, por favor, pedir para a nossa rede de vendas. 16/07/2014
