G88405521 CARLO GAVAZZI Os parâmetros selecionados principais características de entrada / I-alimentado módu..

4 entrada 4 módulo de saída
TypeG 8840 5521
Duline®
FieldbusInstallationbus
• Pequeno tamanho de 8 canais monostable do transmissor e do receptor
• 4 entradas de contacto para botões de pressão
• 4 saídas de contato para LED
• Pulso de entrada prolongamento
• Compacto
• Dupline®fornecido
• Endereço de codificação por LACUNA 1605
• Baixo consumo de corrente
Produto DescriptionOrdering Chave
G 8840 5521

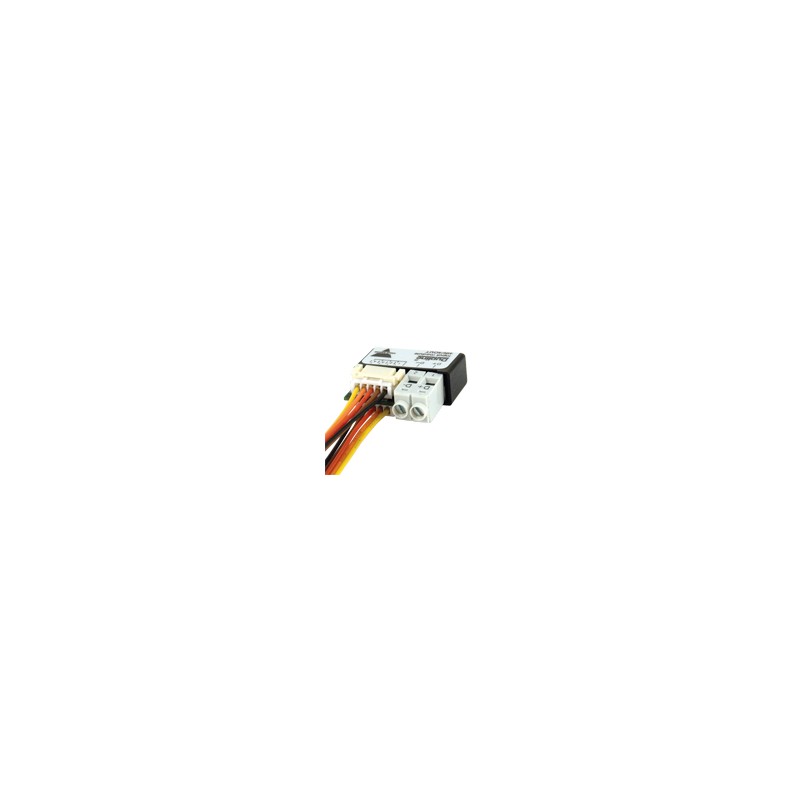

Dupline® combinado transmitir - ter e receptor no mesmo corpo concebido para ser uma parte do Dupline® a Construção de Auto - mationconcept. Itallows uma instalação flexível conceito existente, tradicional, interruptores de luz.O compactsize
TypeSelection
o módulo torna possível enquadrá-lo em uma caixa de derivação ou diretamente atrás de um switch/pushbuttoninput.
Na entrada, há um built-in de pulso-prorrogação, a qual garante que curto mesmo de entrada de pulsos são transmitidos.
Tipo: Dupline® Carcaça do Transmissor Número de Entradas tipo de Entrada
Modo de Operação
SupplyOrdering não.
Por Dupline® G8840 5521
A entrada de endereços podem ser codificados por meio do pro - grammingunitGAP1605,
withGAP-TPH-CAB +cabo
pino adaptador.
InputSpecifications
As entradas de 4 contactos
Corrente de entrada, cada canal de 0,1 mA
Pulso de entrada prolongationmin. 272 mseg. Comprimento do cabo ≤ 0,2 m
Dielétrica tensão
Entradas - Dupline®Nenhum
Tempo de resposta≤ 1 trem de pulso
Especificações De Saída
Outputs4 PNP
De carga, cada canal Max. 1.5 mA Saída voltage3.3 V
Comprimento do cabo≤ 0,2 m
Diagrama De Fiação
Especificações Da Fonte
Poder SupplySupplied por Dupline®
Dupline® queda de tensão≤ 2.2 V Unenergized condição atual de 0,5 mA corrente Total consumptionTyp. 6 mA
Max. 10 mA
Especificações Gerais
Meio ambiente
Temperatura de operação 0 a +50°C (+32° f a +122°F) temperatura de Armazenamento-20 a +70°C (-4° f a + 158°F)
Umidade (sem condensação) 20 - 80%
Habitação
Material Noryl GFN 1, Preto
Dimensões (h x w x d) 28 x 28 x 10 mm
Max tamanho do fio
COM, Preto de Entrada 1, Marrom Entrada 2 Entrada Vermelha 3, Laranja, Entrada 4, Amarelo
Acessórios
Cabo de programação
COM I1
I2
I3
I4
O4
O1
O1
O1
COM
D+ D-
Load Load Load Load
Saída 4, Amarelo de Saída de 3, Laranja Saída 2, Vermelho de Saída de 1, Marrom COM Preto
Dupline® terminals1.5 mm2
a LACUNA 1605GAP-TPH-CAB
As especificações estão sujeitas a alterações sem aviso prévio (26.06.2007) 1
Dupline®é uma marca registrada. Um produto de CARLO GAVAZZI Grupo
