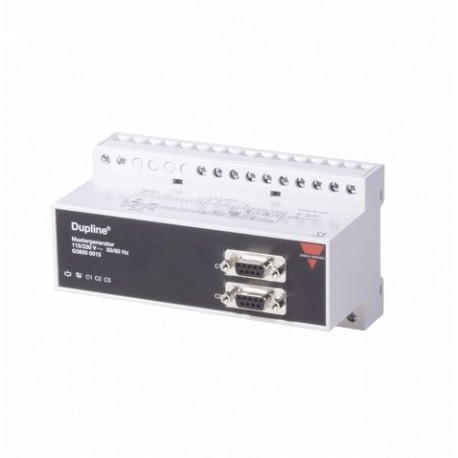

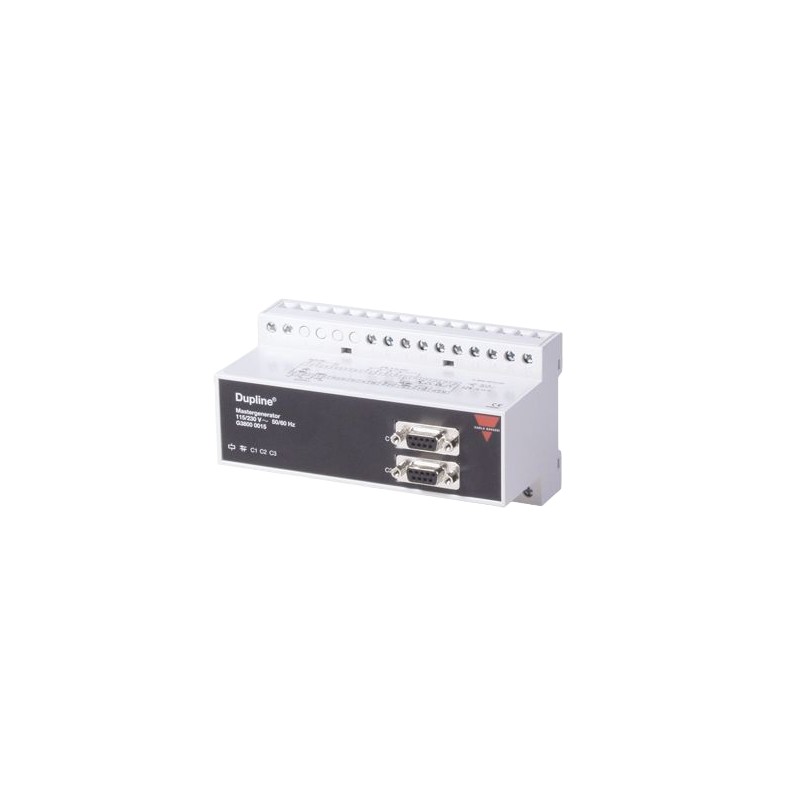

G38000016800 CARLO GAVAZZI Os parâmetros de caixa de recursos da controladora DIN-rail selecionado DC poder ..

Principal Canal Gerador De
Tipos G 3800 0016, G 3800 1016
Duline®
FieldbusInstallationbus
• Programação do canal gerador de
• Automático de troca de dados entre várias Mestre em rede
Geradores, permitindo que sistemas com até 4096 pontos de e/S
• Opção para o built-in Modem GSM para o monitoramento e controle via SMS
• User-friendly de configuração através do Windows 98/2000/NT/XP
software
• Em tempo Real, timer e funções lógicas
• Analog set-point de controle e monitoramento
• Luz e Rollerblind funções de controle
• Monitoramento De Alarme
• Opção para Rádio controlado relógio de alta precisão em tempo real
• 2 x portas RS232 para configuração e Dupline leitura/escrita de dados
• 1 x porta RS485 para redes de até 32 Mestre Geradores
• Modbus-RTU
• Built-in software de driver para o rádio modem externo
• 4 entradas digitais / 4 saídas digitais on-board
• H8-caixa para montagem em trilho DIN (EN50022)
• AC ou DC fonte de alimentação
Produto DescriptionOrdering Chave
G 3800 1016 230
Programável canal gerador com built-in dedicado funções inteligentes para a luz e roller blind de controle, monitoramento de alarme e analógico set - pointcontrol.Em additionto que, não é em tempo real, temporizador e lógica - funções. A programação é facilmente realizada através de baseado no Windows de con - figurationsoftware.Um opcional GSM modem pode ser usado para monitoramento e controle de Dupline sinais através de SMS. Até 32 Mestre geradores podem ser ligados em rede
como escravos em uma rede RS485 usando o protocolo Modbus. A unidade tem 4 entradas digitais e 4 saídas digitais on - board,e itis possibleto criar links para outros Dupline networksvia externa Modem de Rádio.O G3800X016 é diferente do G3800X015 em que ele tem a capacidade de executar automático de troca de dados com até 32 outros G3800X016 em um RS485 net - obra,enablingupto4096
E/S-número de pontos em um sistema.
Tipo: Dupline® H8-habitação de telefone GSM
Principal canal gerador de
Alimentação
Seleção Do Tipo De
SupplyOrdering não.Nº do pedido
w. Telefone GSM
115/230 VACG 3800 0016 230G 3800 1016 230
10-30 VDCG 3800 0016 800G 3800 1016 800
Entrada/Saída Especificações
Série PortRS 232
COM 1115 kBaud
COM 29600 de Transmissão, ajustável
Formato de dados de 8 bits
COM 1, COM 2 Sem paridade, 1 bit de parada
9 pinos fêmea SUB-D de Pin assignmentTxDPin 2
RxDPin 3
GNDPin 5
Dielétrica tensão
Com.porta - Dupline®≥ 2 kVAC (rms) Protocolo Modbus-RTU
RS 485 TerminationPin 27When em uso, ligar ao pino 31
Fs-BPin 28When em uso, ligar ao pino 30
Fs-APin 29quando em uso, ligar ao pino 31
+ (B) Pino 30
- (Um) Pin 31
Tempo de sequência
32 canais / 128 canais de 38,6 ms / ms 132.3
Saídas digitais 4 transistores PNP FunctionProgrammable tensão de Saída VDD ≤ 35 VDC
Corrente de saída≤ 100 mA tensão de Saída de queda ≤ 2 V
Estado desenergizado corrente de fuga≤ 100 µA proteção contra Curto-circuito Nenhum Built-in de proteção diodos Nenhum Dielétrica tensão
Saída - Dupline® ≥ 4 kVAC (rms) de Saída - Entrada de 200 V
As cargas indutivas Externas de supressão de ruído necessário
Entradas
Digital 6 - 30 VDC
Tensão > 5.5 V OFF < 1.5 V≤ 6 mA
Dielétrica tensão
®
GNDPin 32
V+Pin 33*)
Entrada - Dupline
Modem GSM
≥ 4 kVAC
ProtocolModbus-RTU
Dupline® OutputDupline® transportadora
Saída voltage8.2 V< 130 mA proteção contra Curto-circuito Sim
Siemens celulares motor TC35
Banda dupla EGSM900 e GSM1800
Potência de saída Classe 4 (2 W) EGSM900
Classe 1 (1 W) GSM1800
Conector de antena FME
*)V+ e GND pode ser usado como fonte de I/O's digitais, se RS 485 não é usado.
As especificações estão sujeitas a alterações sem aviso prévio (01.09.2008) 1
Dupline®é uma marca registrada. Um produto de CARLO GAVAZZI Grupo
