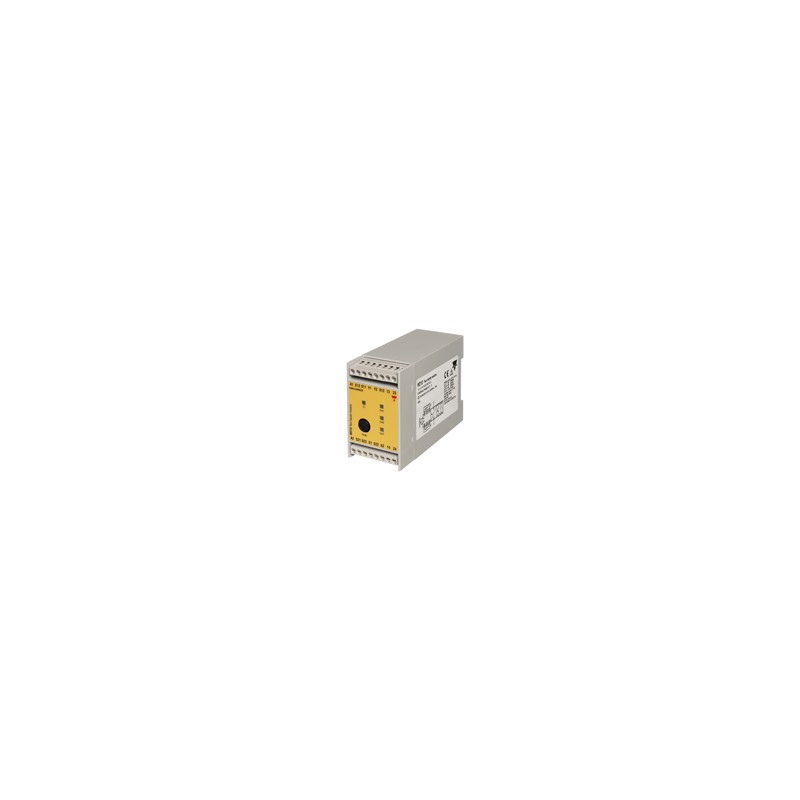

MD1D CARLO GAVAZZI Outros parâmetros selecionados Substituído por MD1D

Mão de dois Módulos de segurança
MD1D
• A protecção da Categoria III, C de acordo com a EN 574
• Categoria de segurança 4 de acordo com EN 954-1
• Circuito redundante
• 2 saídas de segurança
• Entradas de canal duplo
• RESET automático
• Auto-monitorização
• Diagnóstico de falhas por LEDs
• Atraso máximo entre as entradas de 500 ms
Descrição Do Produto
Chave De Ordenação
MD1D
Duas mão módulo de segurança de acordo com EN 60204-1, PT
292-1 /-2 , EN 574 e 954-1, categoria de segurança IIIC de acordo com a EN 574.
Estas módulo de segurança é adequado ser usado em applicationsat o mais alto nível de risco como prima - es e socos.
Moradia Aplicação De Dispositivos Controlados Com A Categoria De Segurança
Especificações Elétricas
Fonte de alimentação de 24 VAC± 10% 50-60Hz /
24 VDC ± 10%
Consumo de energia< 7 VA / 7 W
Entrada de tensão/corrente de 150 mA @ 24 VDC
Segurança outputs2 NÃO
Auxiliar outputs1 NPN 50 mA, 40 V
Saída de comutação de segurança
tensão /corrente /capacidade 230VCA/6A/2000VA
Saída de segurança
contato com fusível de proteção 6 rápida ou 4 atraso
Isolamento voltage2.5 KV para sinal de peças
4.0 KV para saída de segurança partes: grau de Poluição 2
Categoria de sobretensão III
TimeSpecificationsEnvironmental Especificações
Atraso na energização ≤ 150 ms Atraso de eletrificação≤ 25 ms de tempo de Recuperação≥ 25 ms Canal de simultaneidade≤ 500 ms
Operacional temperature0°C ... + 55°C
Temperatura de armazenamento -25°C ... + 55°C
Especificações Mecânicas
Grau de proteção de terminais IP 20
Grau de proteção carcaça IP 30
Max seção transversal
externos conductors2.5 mm2 cabo flexível
2
Habitação materialABS
4 mm
fio rígido
Habitação type45 mm habitação modelos
MountingDIN ferroviário
Dimensions45 x 75 x 110 mm
Peso 300 g
As especificações estão sujeitas a alterações sem aviso prévio (23.04.07) 1
