CPTDINAV61LS1AX
CARLO GAVAZZI
1
Transdutores DIN equipamento ferroviário de 18 a 60V AC / DC ENTRADA SAÍDA DIGITAL Nada TIPO DE ENTRADA 1fase CA CONEXÃO CT / VT COMUNICAÇÃO RS485 outro intervalo 120 / (208) VLL 5 (6) ACA EXIBIÇÃO Nenhum VARIÁVEL V, A, Hz, W, VA, Var, PF, kWh, kVARh, Horas ENTRADAS DIGITAIS ALARMES nada nada nada pulsos ANALOG nada

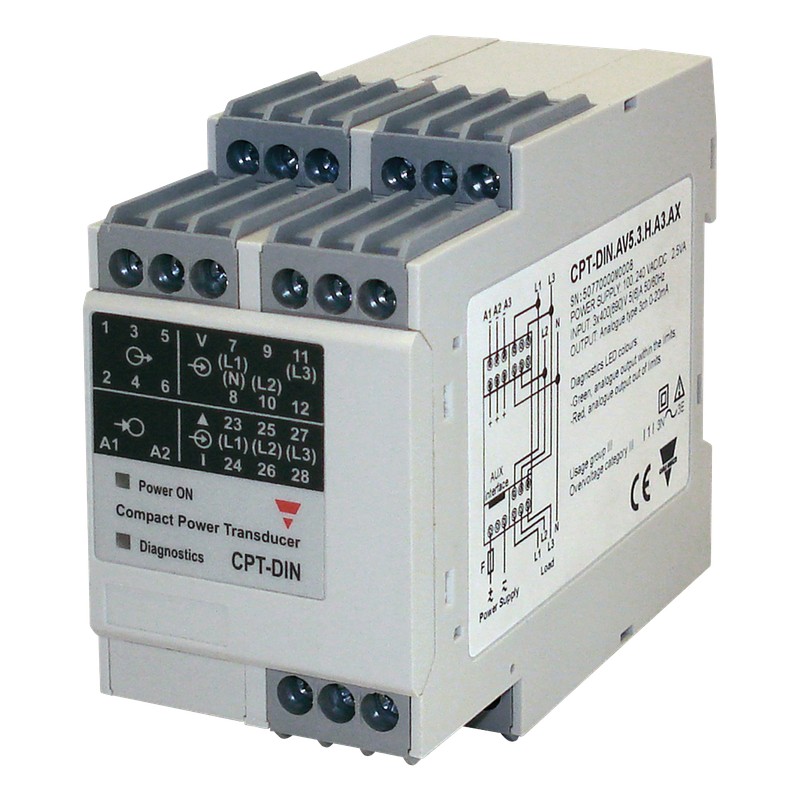

Transdutor de potência trifásico compacto, trilho Din, versão avançada
Transdutor de potência trifásico, 57 a 120 V L-N, 100 a 208 V L-L, 5 (6) A, RS232 Modbus RTU, RS485 Modbus RTU
Home > CARLO GAVAZZI
* Produto novo em sua embalagem original com todas as garantias e certificações de CARLO GAVAZZI
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Gestão De Energia
Potência Compacta Transdutor
Tipo CPT-DIN "versão Avançada"
• Uma saída digital e porta de comunicação RS485 (2 fios apenas)
• 16 livremente configurável alarmes com E/OU lógica linkable
para até 2 saídas digitais
• RS422/485/porta de comunicação RS232 (MODBUS - RTU), o iFIX SCADA compatibilidade
Descrição Do Produto
• Classe 1 (kWh), Classe 2 (kvarh)
• Precisão de ±0,5 F. S. (tensão/corrente)
• Transdutor de energia compacto
• Instantâneo variáveis formato de dados: 4 DGT
• Energias formato de dados: 8+1 DGT
• Variáveis de sistema e medições de fase: VLL, VLN, UM, Amax, Um Admd,Admd max, VA, VAdmd, VAdmd max, W, Wdmd, Wdmdmax, WL1, WL2, WL3max, var, PF, PFL1, PFL2, PFL3 min, Hz, FÁCIL
• Quatro quadrantes medição de potência
• Energia medições: total e parcial kWh e kvarh
(de acordo com EN62053-21 e EN62053-23)
• Contador de horas (5+2 DGT)
• TRMS de medição. do distorcida ondas senoidais (tensões/correntes)
• Fonte de alimentação Universal de 90 a 260 VCA/CC, de 18 a 60 VAC/DC
• Dimensões: 45x83.5x98.5mm
• Tensão de assimetria, sequência de fase, a fase de perda de controle
• Até 3 saídas analógicas (20mA ou 10VDC)
• 2 saídas digitais
Como encomendar CPT-DINAV5 3 H A3 AX
3-fase de energia compacto transdutor. Particularmente recomendada para a medida - mentofthemain variáveis elétricas também no conselho de máquinas.
Moradia para trilho DIN montagem-
ing, com até 3 saídas analógicas, ou RS485 porta de comunicação ou saídas de alarme ou "Dupline" de ônibus. Parâmetros programmablebymeans de CptASoft.
A Variedade de modelos de Sistema de código de
Fonte de alimentação Saídas de Opção
Como encomendar
CptASoft-kit
Seleção Do Tipo De
CptASoft: software para programar os parâmetros do transdutor e a ler as energias e instantânea variáveis. O kit inclui o cabo de comunicação.
Intervalo de códigos
AV5: 400/690VL-L/1/5(6)AAC VL-N: 185 V 460 V
VL-L: 320 V 800 V
AV6: 120/208VL-L/1/5(6)AAC VL-N: 45 V a 145 V
VL-L: 78 V a 250 V corrente de Fase: 0.01 Um para 6A
Neutro corrente: 0,05 a a 6A
Inputspecifications
Sistema
3 :1-2-3-fase, balanceada/ não balanceada de carga, com ou sem neutro
1 :1-3-fase, balanceamento de carga (*)
(*) Nota: o 3-fase de balanceamento de carga de medição requer a ligação do neutro de acordo com a fig. 15 e 16 da parte final deste documento.
Saídas
R2: 2-saídas de relé
O2: 2-saídas de colector aberto
A1: 1-saída analógica:
0/4 a 20 ma DC
A3: 3-saídas analógicas:
0/4 a 20 ma DC
V1: 1-saída analógica:
De 0 a 10 v DC
V3: 3-saídas analógicas:
De 0 a 10 v DC
S1: RS485/RS422 porta
S2: porta RS232
DB:Dupline ônibus
Opções
AX: funções avançadas
Fonte de alimentação L:de 18 a 60 VCA/VCC
H: 90 a 260 VCA/VCC
Avaliado inputsSystem tipo: 3
Current3 interna (transformadores de corrente) Voltage4
Tipo de sistema: 1
Current1 interna (CT) Voltage2
Precisão (RS485) Imax: 6A, Vmax: 400VLN(690VLL), (@25°C ±5°C, R. H. ≤60%): 5A, Vn: 230VLN(400VLL)
CT: 1, VT (PT): 1
Exatidão na faixa: 0,02 e De 0,05 Em
Atual ±(0.5%FS) ou ±(1%RDG+2DGT)
Corrente de neutro±(2%da LEITURA+3DGT) Fase-fase tensão de ±(0.5%RDG+2DGT) Fase-neutro-tensão ±(0.5%RDG+2DGT)
Ativa e potência Aparente,±(1.5%RDG+3DGT) potência Reativa ±(3%da LEITURA+3DGT)
Intervalo de precisão: 0,05 No Imax
Atual ±(0.5%RDG+2DGT) corrente de Neutro±(1%RDG+3DGT) Fase-fase tensão de ±(0.5%RDG+2DGT)
Fase-neutro-tensão ±(0.5%RDG+2DGT) Ativa e potência Aparente,±(1%RDG+3DGT)
As especificações estão sujeitas a alterações sem noticeCPT-DIN de UM DS ENG0110121
