CPTDINAV51LS2AX CARLO GAVAZZI ENTRADA SAÍDA DIGITAL Nada TIPO DE ENTRADA 1fase CA CONEXÃO CT / VT RS232 outr..

Gestão De Energia

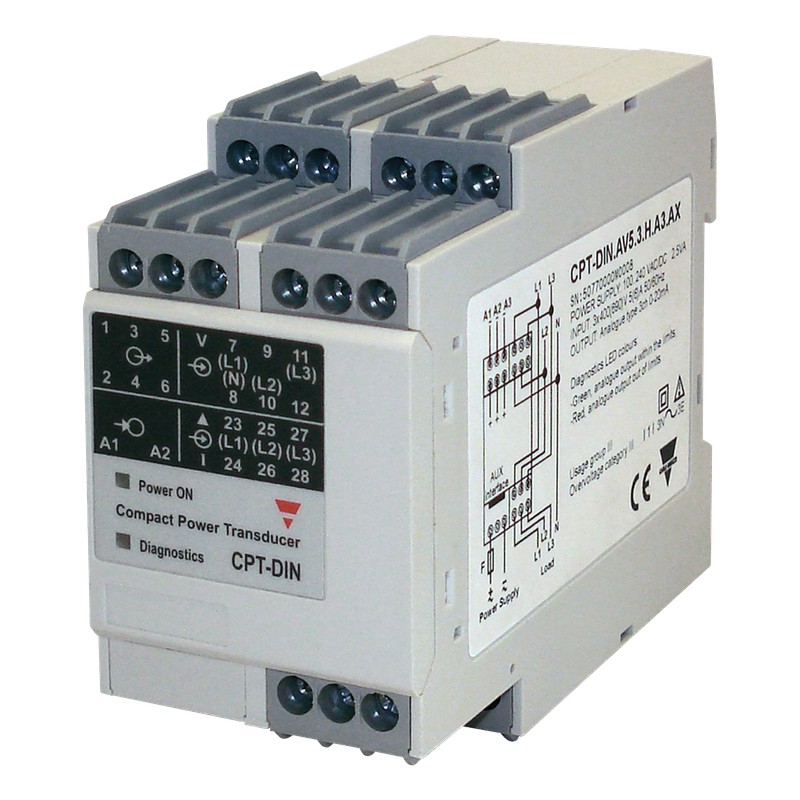

Potência Compacta Transdutor
Tipo CPT-DIN "versão Avançada"
• Uma saída digital e porta de comunicação RS485 (2 fios apenas)
• 16 livremente configurável alarmes com E/OU lógica linkable
para até 2 saídas digitais
• RS422/485/porta de comunicação RS232 (MODBUS - RTU), o iFIX SCADA compatibilidade
Descrição Do Produto
• Classe 1 (kWh), Classe 2 (kvarh)
• Precisão de ±0,5 F. S. (tensão/corrente)
• Transdutor de energia compacto
• Instantâneo variáveis formato de dados: 4 DGT
• Energias formato de dados: 8+1 DGT
• Variáveis de sistema e medições de fase: VLL, VLN, UM, Amax, Um Admd,Admd max, VA, VAdmd, VAdmd max, W, Wdmd, Wdmdmax, WL1, WL2, WL3max, var, PF, PFL1, PFL2, PFL3 min, Hz, FÁCIL
• Quatro quadrantes medição de potência
• Energia medições: total e parcial kWh e kvarh
(de acordo com EN62053-21 e EN62053-23)
• Contador de horas (5+2 DGT)
• TRMS de medição. do distorcida ondas senoidais (tensões/correntes)
• Fonte de alimentação Universal de 90 a 260 VCA/CC, de 18 a 60 VAC/DC
• Dimensões: 45x83.5x98.5mm
• Tensão de assimetria, sequência de fase, a fase de perda de controle
• Até 3 saídas analógicas (20mA ou 10VDC)
• 2 saídas digitais
Como encomendar CPT-DINAV5 3 H A3 AX
3-fase de energia compacto transdutor. Particularmente recomendada para a medida - mentofthemain variáveis elétricas também no conselho de máquinas.
Moradia para trilho DIN montagem-
ing, com até 3 saídas analógicas, ou RS485 porta de comunicação ou saídas de alarme ou "Dupline" de ônibus. Parâmetros programmablebymeans de CptASoft.
A Variedade de modelos de Sistema de código de
Fonte de alimentação Saídas de Opção
Como encomendar
CptASoft-kit
Seleção Do Tipo De
CptASoft: software para programar os parâmetros do transdutor e a ler as energias e instantânea variáveis. O kit inclui o cabo de comunicação.
Intervalo de códigos
AV5: 400/690VL-L/1/5(6)AAC VL-N: 185 V 460 V
VL-L: 320 V 800 V
AV6: 120/208VL-L/1/5(6)AAC VL-N: 45 V a 145 V
VL-L: 78 V a 250 V corrente de Fase: 0.01 Um para 6A
Neutro corrente: 0,05 a a 6A
Inputspecifications
Sistema
3 :1-2-3-fase, balanceada/ não balanceada de carga, com ou sem neutro
1 :1-3-fase, balanceamento de carga (*)
(*) Nota: o 3-fase de balanceamento de carga de medição requer a ligação do neutro de acordo com a fig. 15 e 16 da parte final deste documento.
Saídas
R2: 2-saídas de relé
O2: 2-saídas de colector aberto
A1: 1-saída analógica:
0/4 a 20 ma DC
A3: 3-saídas analógicas:
0/4 a 20 ma DC
V1: 1-saída analógica:
De 0 a 10 v DC
V3: 3-saídas analógicas:
De 0 a 10 v DC
S1: RS485/RS422 porta
S2: porta RS232
DB:Dupline ônibus
Opções
AX: funções avançadas
Fonte de alimentação L:de 18 a 60 VCA/VCC
H: 90 a 260 VCA/VCC
Avaliado inputsSystem tipo: 3
Current3 interna (transformadores de corrente) Voltage4
Tipo de sistema: 1
Current1 interna (CT) Voltage2
Precisão (RS485) Imax: 6A, Vmax: 400VLN(690VLL), (@25°C ±5°C, R. H. ≤60%): 5A, Vn: 230VLN(400VLL)
CT: 1, VT (PT): 1
Exatidão na faixa: 0,02 e De 0,05 Em
Atual ±(0.5%FS) ou ±(1%RDG+2DGT)
Corrente de neutro±(2%da LEITURA+3DGT) Fase-fase tensão de ±(0.5%RDG+2DGT) Fase-neutro-tensão ±(0.5%RDG+2DGT)
Ativa e potência Aparente,±(1.5%RDG+3DGT) potência Reativa ±(3%da LEITURA+3DGT)
Intervalo de precisão: 0,05 No Imax
Atual ±(0.5%RDG+2DGT) corrente de Neutro±(1%RDG+3DGT) Fase-fase tensão de ±(0.5%RDG+2DGT)
Fase-neutro-tensão ±(0.5%RDG+2DGT) Ativa e potência Aparente,±(1%RDG+3DGT)
As especificações estão sujeitas a alterações sem noticeCPT-DIN de UM DS ENG0110121
