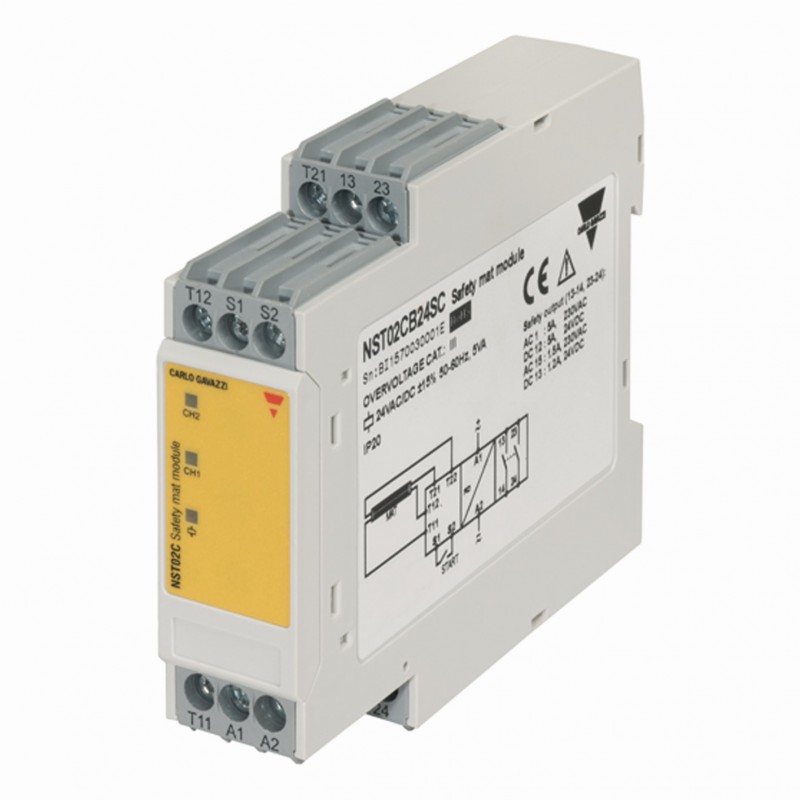

NST02CB24SC CARLO GAVAZZI 3 Saída 2 NO SAFETY outro tamanho de 22 mm definidos CONEXÕES parafuso potência 24..

Módulos De Segurança
Tapete de segurança e Borda de Segurança, módulos
Tipos de NST02C, NSE02C
• Nível de desempenho d (categoria de segurança 3)
de acordo com a EN 13849-1: 2007
• 2 x 5 SEM saídas de segurança
• Automático / manual ou manual monitorado reset
• Quatro (NST02C) ou dois (NSE02C) fio de entradas
• LED de indicação de saídas de status e fonte de alimentação
NO
• Ligação por terminais de parafuso fixo
• Para montagem em trilho DIN, em conformidade com
DIN/EN 50 022
• 22,5 mm Euronorm habitação
Descrição Do Produto Chave De Ordenação
N ST 0 2 C B24 S
Tapete de segurança (NST02C) e Borda de Segurança (NSE02C) módulos de acordo com a EN 13849-
1:2007. Estes productsare a unidade de controle do sistema de segurança para áreas perigosas monitoração e eles são
designedtobeusedwith Carlo Gavazzi SM de segurança matandSEsafetyedge. Ambos automático/manual ou manual monitorado reiniciar versões estão disponíveis.
Moradia Função de Auxiliar de saídas saídas de Segurança categoria de Segurança de Terminais da fonte de Alimentação Start/Reset tipo de
Seleção Do Tipo De
Saídas de segurança Nível de Desempenho/Application Start/Reset tipo de Alimentação: 24 VAC/DC com a Categoria de Segurança
2 d/3Safety MatAutomatic / ManualN ST 0 2 C B24 S
2 d/3Safety MatMonitored manualN ST 0 2 C B24 S C
2 d/3Safety EdgeAutomatic / ManualN SE 0 2 C B24 S
2 d/3Safety EdgeMonitored manualN SE 0 2 C B24 S C
As Especificações Do Tempo De
Especificações De Saída
Atraso NA energização ≤ 30 ms de Atraso NO de-energização≤ 30 ms de tempo de Recuperação
Nxx02CB24SA 2 s ± 20%
Nxx02CB24SC 400 ms ± 20%
Especificações De Entrada
Segurança outputsPerformance Nível d (categoria de Segurança 3) (EN 13849-1: 2007)
2 NÃO (13-14, 23-24)
Nominal de isolamento voltage250 VAC (rms)
Classificação de contato (AgSnO2)2 µm Au
Cargas resistivas AC1 5 A A 230 VAC DC12 5 A @ 24 VDC
Pequenas cargas indutivas AC15 1.5 @ 230 V ca
Função 4 fios (NST)
2 fios (NSE)
Contato externo do fusível
DC13 1.2 A @ 24 VDC
Resistor externo para ser ligado entre os dois
camadas (NSE02C)de 8,2 kΩ
Corrente de entrada
NST02C
Terminais T11-T12 Max. 2 mA Terminais T21-S22 Max. 2 mA Terminais S1-S2 Max. 4 mA
NSE02C
Terminais T11-T22 Max. 2 mA Terminais S1-S2 Max. 4 mA
protection5 Um jejum, 4 lenta
Vida mecânica> 107 operações vida Elétrica> 105 operações da força Dieléctrica
Dielétrico voltage2.5 kVAC (rms)
As especificações estão sujeitas a alterações sem aviso prévio (08.10.10) 1
