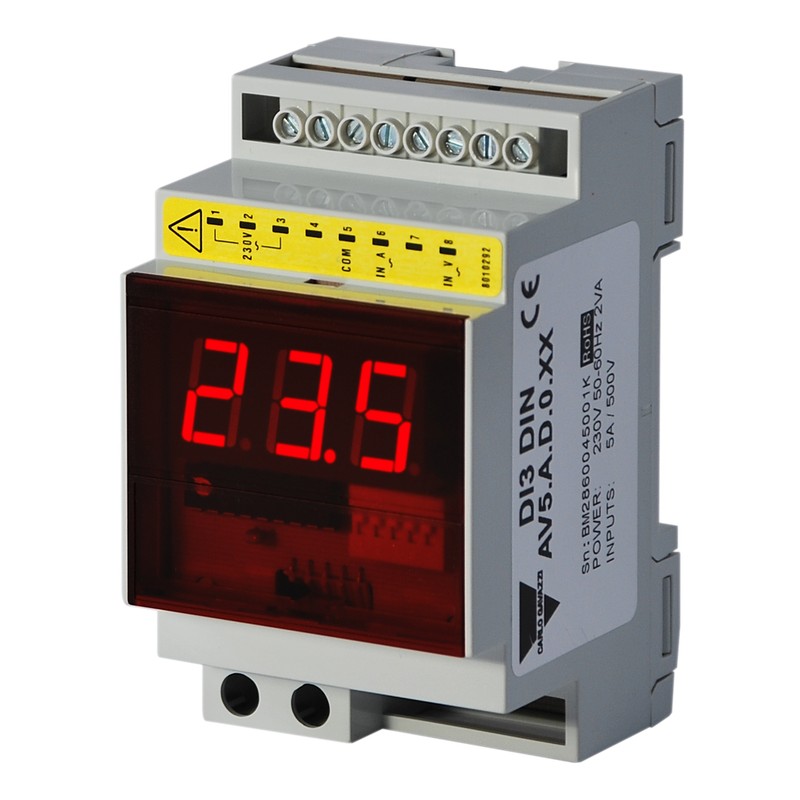

Painel de Medidores e Controladores de DC Amperímetro e Voltímetro Tipo de DI3-DIN AV6
· 3-dgt µP baseado no indicador DC correntes ou tensões
· Selecionável faixa de entrada
· Montagem em trilho DIN
· Grau de proteção (frente): IP 40
Descrição Do Produto
Chave De Ordenação
DI3-DINAV6DD 0XX
3-dgt µP-com base meter com dupla entrada para a DC correntes ou tensões. Com 18 selecione - capaz de faixas de entrada. O hous-
o ing é para montagem em trilho DIN e assegura um grau de proteção (frente) do IP 40.
O modelo de código do Intervalo de Medição fonte de Alimentação Setpoints de Opções
Seleção Do Tipo De
Especificações Da Fonte
Fonte de alimentação
UM: 24 VAC, -15% +10%,
50/60 Hz 1)
B: 48 VCA, -15% +10%,
50/60 Hz 1)
C: 115 VAC, -15% +10%,
50/60 Hz 1)
D: 230 VAC, -15% +10%,
50/60 Hz (padrão) 1)No pedido de
AC supply230 VAC, -15% +10%,
50/60 Hz (padrão)
24 VCA, 48 VCA, 115 VAC,
-15% a +10%, 50/60 Hz
(a pedido)
O consumo de energia 3.2 VA
InputSpecifications
Avaliado input1 A/60 mV/100 V/500 VCC
Proteção de sobrecarga
Cont. Atual: 1.2 x potência nominal de entrada
Tensão: 1,2 x potência nominal de entrada
Para 1 sCurrent: 5 x potência nominal de entrada
Tensão: 2 x potência nominal de entrada
Rigor
(@ 25°C ± 5°C, R. H. £ 60%) ± 0.5% f.s., ± 1 dgt
O desvio de temperatura± 350 ppm/ºC
Display de 7 segmentos LED, h 14.2 mm,
3 dígitos
Amostragem rate1 hora/s
Indicação
Max.999
Min. -99
Mais de rangeEEE Em intervalo-EE
Faixa de entrada de seleção de DIP-switch selecionável
Ponto Decimal positionDIP-selecionável por chave
Especificações Gerais
Temperatura de operação 0° a 50°C (32° a 122°F) (R. H. < 90% sem condensação)
Temperatura de armazenamento-10° a 60°C (14° a 140°F) (R. H. < 90% sem condensação)
Isolamento de referência voltage300 Vrms para a terra da força Dieléctrica 4000 Vrms por 1 minuto rejeição de Ruído
NMRR 40 dB 40 Hz a 60 Hz
CMRR 100 dB 40 Hz a 60 Hz
EMCIEC 60801-2, IEC 60801-3, IEC 60801-4 (nível 2),
PT 50 081-1, EN 50 082-1
Normas de segurança EN 61 010-1, IEC 61010-1, VDE 0411
ConnectorScrew-tipo de
Habitação
Dimensões 89 x 53,5 x 58.5 mm
(3-módulos DIN)
Material ABS, auto-extinguir.: UL 94 V-0
Grau de protectionFront: IP 40
WeightApprox 200 g
Aprovações do CE, do CSA
As especificações estão sujeitas a alterações sem aviso prévio 1
