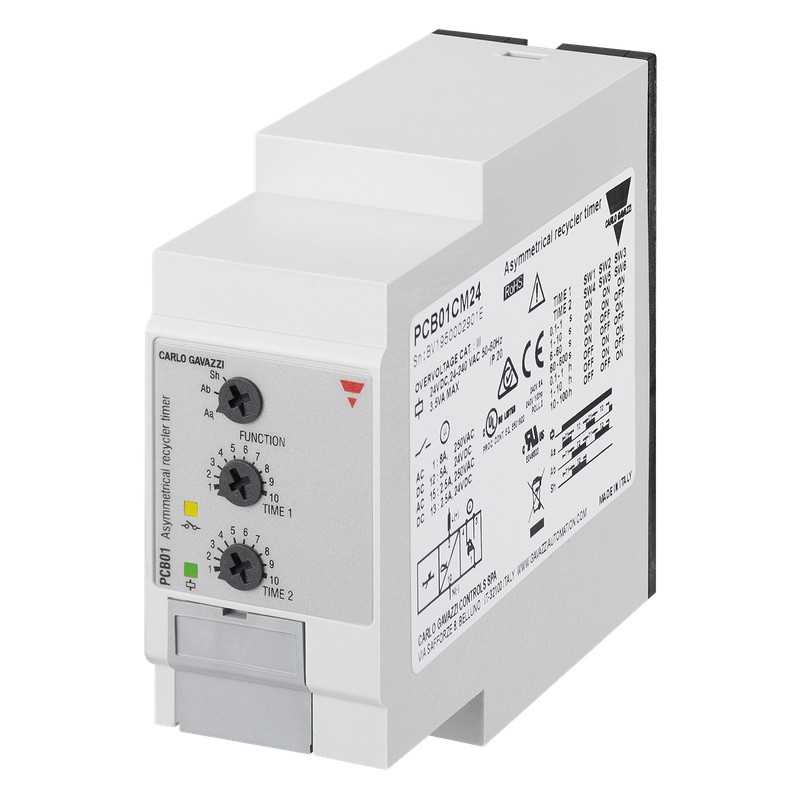

PCB01DM24 CARLO GAVAZZI parâmetros assimétricos cíclicas função selecionada saída de sinal 2 relés outros in..

Temporizadores
Assimétrico Recycler
Tipos de DCB01, PCB01
DCB01 PCB01
• Intervalo de tempo de 0,1 s para 100h
• 4 botão de funções selecionáveis
Aa -Assimétrico recycler NA primeira Ab -Assimétrico recycler primeiro Sh -Um tiro função de tempo
Dt-Dois de estado de atraso em operar (2 relés apenas versões)
• Seleção de intervalo de tempo pelo DIP
• Botão de tempo ajustável configuração de arranque Automático
• Saída: 1 ou 2 x relé SPDT
• Para montagem em trilho DIN, em conformidade com a norma DIN/EN
50 022 ou Plug-in
• 22,5 mm Euronorm ou 36 mm módulo de plug-in de habitação
• Combinado de alimentação AC e DC tensão de alimentação
• LED de indicação do status do relé e alimentação
Descrição Do Produto
Chave de ordenação DCB 01 C M24
Função combinada do timer com assimétrico recycler, tiro um tempo, e dois do estado de atraso em operar as funções. Selecção individual dos intervalos de tempo de 0,1 s para 100 h.
Para montagem em trilho DIN
(DCB01) ou Plug-in (PCB01).
Moradia Tipo De Função
Número do Item
Saída
Fonte De Alimentação
Seleção Do Tipo De
MountingOutputHousing de Alimentação: 24 VDC e 24 a 240 VAC Alimentação: 24 a 240 VAC/DC
Para trilho DIN 1 x SPDTD-Habitação DCB 01 C M24
2 x SPDT DCB 01 D M24
Plug-in 1 x SPDTP-Habitação PCB 01 C M24
2 x SPDT PCB 01 D M24
TimeSpecificationsOutput Especificações
Os intervalos de tempo
Selecionável pelo DIP switches0.1 para 1 s
1 para 10 s
6 para 60 s
60 a 600 s
0,1 a 1 h
De 1 a 10 h
De 10 a 100 h
Definição da precisão ≤ 5%
Repetibilidade ≤ 0.2%
Horário de variação (em relação ao valor de escala completo)
Dentro nominal da fonte de alimentação ≤ 0.2% - toda a gama
Dentro temperatura ambiente ≤ 500 ppm/°C
Repor
Interrupção da fonte de alimentação igual ou superior a 200 ms
Output1 ou 2 x relé SPDT Nominal de isolamento voltage250 VAC (RMS) classificação de Contato (AgSnO2) µ
Cargas resistivas CA 1 8 A @ 250 VAC
DC 12 5 A @ 24 VDC Pequenas cargas indutivas CA 15 2.5 A @ 250 VAC
DC 13 2.5 @ 24 VDC
Vida mecânica≥ 30 x 106 operações
Vida elétrica ≥ 105 operações
(8 A, 250 V, cos ϕ = 1)
Freqüência de operação< 7200 operações/h
Força dieléctrica
Dielétrico voltage2 kVAC (RMS) tensão de impulso
tensão de resistência a 4 kV (1.2/50 µs)
As especificações estão sujeitas a alterações sem aviso prévio (19.06.07)1
