Temporizadores
Assimétrico Recycler

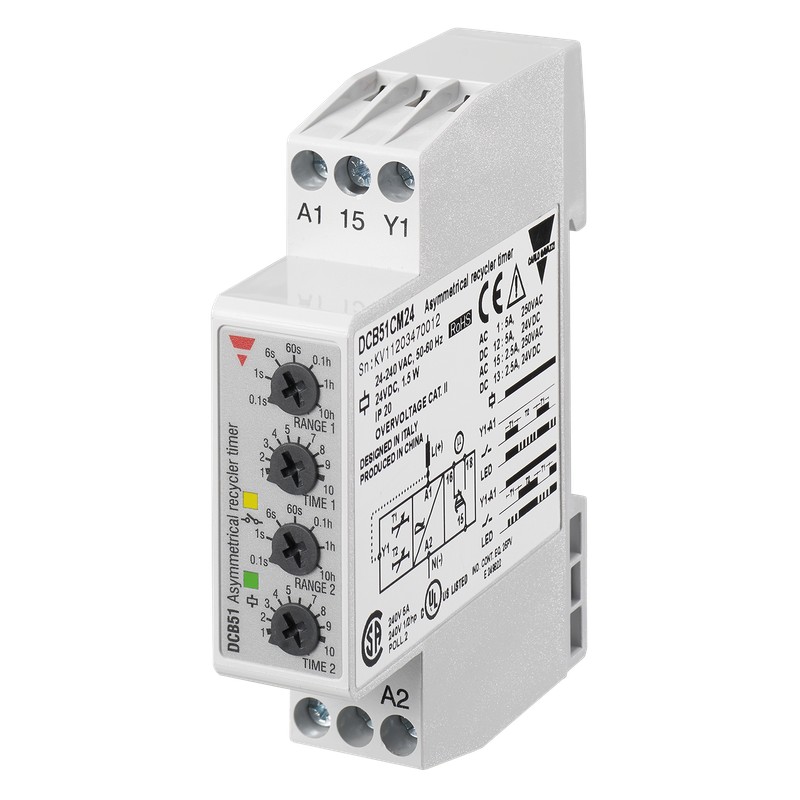

Tipo DCB51
• Intervalo de tempo de 0,1 s para 100h
• 2 as funções selecionáveis
Aa -Assimétrico empresa de reciclagem NO primeiro
Ab -Assimétrico recycler primeiro
• Seleção de intervalo de tempo pela frente, botões de
• Botão de tempo ajustável definição
• Início automático
• Saída: 1 x relé SPDT
• Para montagem em trilho DIN, em conformidade com a norma DIN/EN
50 022
• 17.5 mm DIN-rail de habitação
• Combinado de alimentação AC e DC tensão de alimentação
• LED de indicação do status do relé e alimentação
Descrição Do Produto
Chave de ordenação DCB 51 C M24
Função combinada do timer com assimétrico reciclador ou DESLIGAR primeiro selecionável pela conexão entre os pinos A1 e Y1.
Selecção Individual dos intervalos de tempo de 0,1 s para 100 h.
Para montagem em trilho DIN.
Moradia Tipo De Função
Número do Item
Saída
Fonte De Alimentação
Seleção Do Tipo De
Montagem OutputHousing de Alimentação: 24 VDC e 24 a 240 VAC
Para trilho DIN 1 x SPDTMini-D DCB 51 C M24
Tempo SpecificationsOutput Especificações
Os intervalos de tempo
Botão selectable0.1 para 1 s
1 para 10 s
6 para 60 s
60 a 600 s
0,1 a 1 h
De 1 a 10 h
De 10 a 100 h
Definição da precisão ≤ 5%
Repetibilidade ≤ 0.2%
Horário de variação (em relação ao valor de escala completo)
Dentro nominal da fonte de alimentação ≤ 0.2% - toda a gama
Dentro temperatura ambiente ≤ 500 ppm/°C
Repor
Interrupção da fonte de alimentação igual ou superior a 200 ms
Output1 x relé SPDT Nominal de isolamento voltage250 VAC (RMS) classificação de Contato (AgSnO2) µ
Cargas resistivas CA 1 5 A @ 250 VAC
DC 12 5 A @ 24 VDC Pequenas cargas indutivas CA 15 2.5 A @ 250 VAC
DC 13 2.5 @ 24 VDC
Vida mecânica≥ 30 x 106 operações
Vida elétrica ≥ 105 operações
(em 5 A, 250 V, cos ϕ = 1)
Freqüência de operação< 7200 operações/h
Força dieléctrica
Dielétrico voltage2 kVAC (RMS) tensão de impulso
suportar tensão 2,5 kV (1.2/50 µs)
Especificações Da Fonte
Poder SupplyOvervoltage gato. II, tensão Nominal de operação(IEC 60664, IEC 60038) através de terminais A1, A2: 24 VDC +10% -15% e
24 a 240 VAC +10% -15%
45 a 65 Hz
Tensão de interrupção≤ 10 ms
Potência de operação nominal 1,5 W
As especificações estão sujeitas a alterações sem aviso prévio (19.06.07)1
