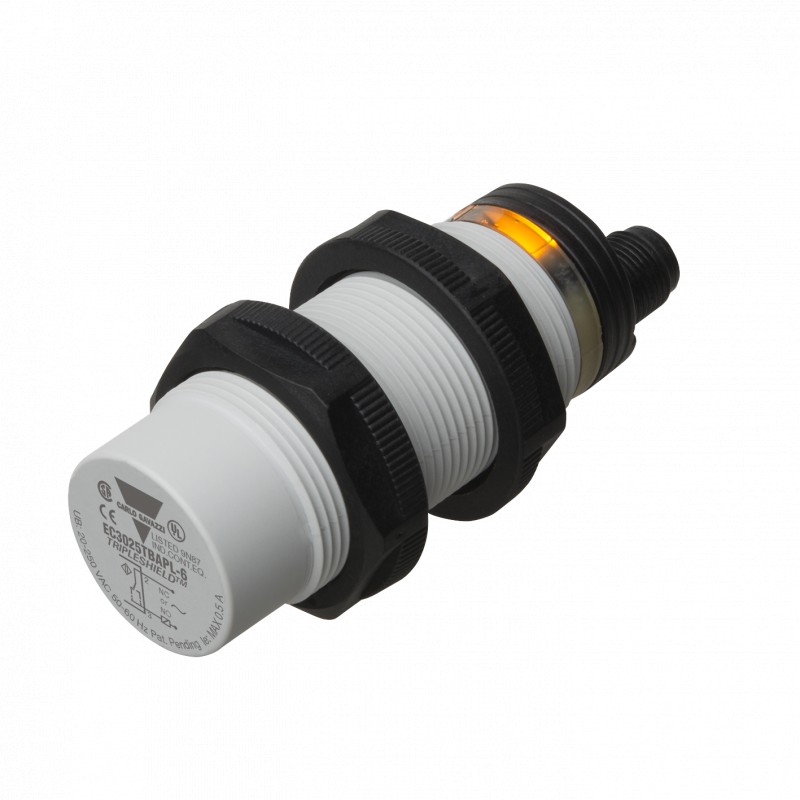

EC3025TBAPL-6 CARLO GAVAZZI Parâmetros de CONEXÃO M12 Plug AC MATERIAL Plástico de HABITAÇÃO M30 FAIXA de DE..

Sensores de proximidade Capacitivos de Poliéster Termoplástico Tipo de Habitação CE, M30, AC
• Com TRIPLESHIELD™ Sensor de Proteção
• Tensão nominal de operação: 20-250 VAC
• Ajustável distância de detecção de 2 a 16 mm ou 4-25 mm
• Saída: SCR
• Criar e quebrar função de comutação
• LED de indicação de
• Alta imunidade a ruído
• Lavar e não-flush tipos de
• Plug e Cabo versões disponíveis
• DC versões na mesma habitação
Descrição Do Produto
Chave De Ordenação
CE 3025 TBA P L-6
Capacitivo sensor de proximidade - es com detecção de dis - tance16 mm montados or25 mmsensing distância não-montados. 2 fios saída de CA com um interruptor para escolher NOand NC
comutação. Cinza M30 poli - esterhousing com 2 m de cabo do PVC ou a ficha. Ideal para uso em nível de plástico e aplicações de máquinas. Ambos os tipos estão disponíveis em caixas de metal.
Capacitivo sensor de proximidade diâmetro do Alojamento (mm) Nominal de funcionamento dist. (mm) tipo de Saída
Material da caixa tipo de Habitação tipo de Ligação
Seleção Do Tipo De
HousingRatedMountingOrdering não. Nº do pedido diâmetro operacional SCR, cableSCR, plug
dist. (Sn) 1) Fazer e intervalo de comutação de Fazer e intervalo de comutação
M30 16 mm nivelado (built-in)CE 3016 TBAPLEC 3016 TBAPL-6
M30 25 mm Não nivelado CE 3025 TBAPLEC 3025 TBAPL-6
1) Objeto: Aterrado chapa de aço
Especificações
De operação nominal dist. (Sn)
3016:de 2 a 16 mm
de fábrica a 16 mm
3025:de 4 a 25 mm
de fábrica a 25 mm
SensitivityAdj. multiturn pote.medidor de funcionamento Efectivo dist. (Sr)0,9 x Sn £ o Sr £ 1,1 x S Utilizável operacional dist. (Su) 0,8 x Sr £ Sn > 1,2 x Sr precisão de Repetição (R) £ 5%
Histerese (H)4 a 20% da distância de detecção
Operacional nominal volts. (UB)de 20 a 250 VCA (ripple incluído)
A ondulação de £ 10%
Corrente operacional nominal (Ie)
Contínua £ 500 mA
Curto tempo < 2,5 A (máx. 20 ms)
Min. corrente de carga de 10 € mA
FORA do estado atual (Ir)< 2.5 mA (@ 240 VAC)
1.7 mA (@ 120 VAC)
Queda de tensão (Ud)£ 10 VCA (em cargas de 3 a 20 mA)
ProtectionTransients
O poder do atraso£ 100 ms
Frequência de funcionamento
ciclos (f)10 Hz
Indicação de saída ONLED, amarelo
Meio ambiente
Grau de proteção IP 67 (Nema 1, 3, 4, 6, 13)
Temperatura
Temperatura de operação -25° c a +80°C ( -13° f a +176°F) temperatura de Armazenamento -40° a +85°C (-40° a +185°F)
Material da carcaça
Corpo Cinza, poliéster termoplástico
Cabo endPolyester
NutsBlack de nylon reforçado
Conexão
CableGrey, 2 m, 2 x 0,5 mm2
Prova de óleo, PVC
Ligue (-6) M12 x 1 duplo encaixe
Cabo plug (-6)CON.-6A-série
Peso (incl. nozes)3016: 140 g
3025: 150 g
ApprovalsUL, CSA
Marcação CE Sim
As especificações estão sujeitas a alterações sem aviso prévio (20.08.01)1
