VC12RTM2410M CARLO GAVAZZI Parâmetros de CONEXÃO do Cabo de MATERIAL Plástico de HABITAÇÃO Ø32 FAIXA de DETE..

Sensores De Proximidade Capacitivos
De Poliéster Termoplástico
Tipos de VC11RTM24, VC12RTM24, VC12RNM24
• Sensor de nível para o sólido, líquido ou granulado de substâncias
• Ajustável distância de detecção: de 4 a 12 mm
• Multi-tensão de alimentação: 20.4 255 VAC/DC
• Saída a relé SPDT
• Tempo de atraso em operação ou lançamento
• Atraso de tempo de até 10 minutos
• VC11/12RTM24: Com retardo de tempo ajustável
• VC12RNM24: Sem atraso de tempo
• Versões de cabo
Descrição Do Produto
Chave De Ordenação
VC11RTM2410M

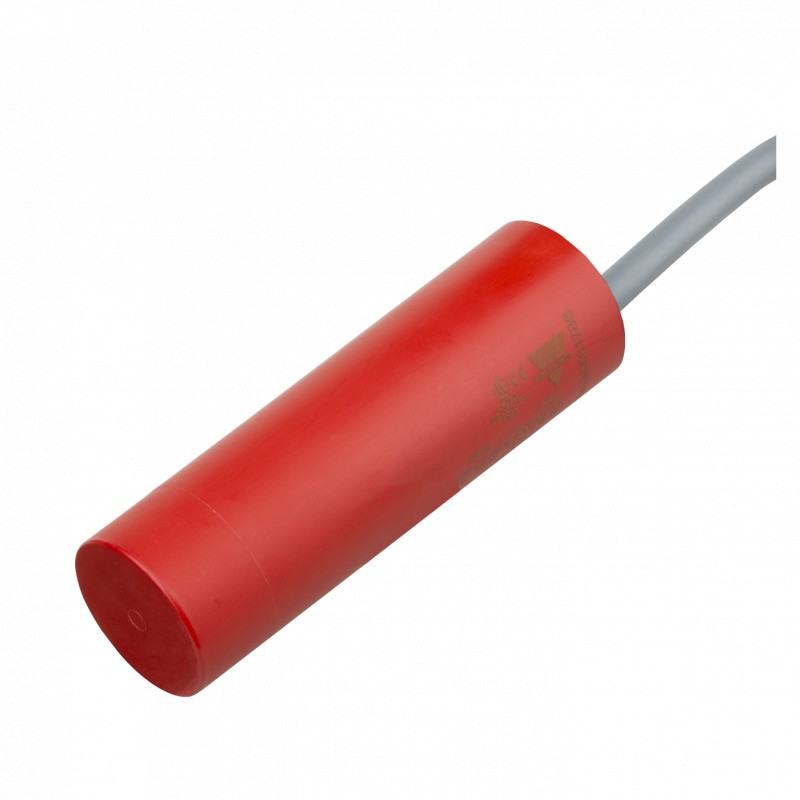

Sensor capacitivo em termo - plástico de poliéster para montar - ing em uma PG 36 parafuso de vedação. Disponível com válvula de detecção de distanceandwith/ withoutbuilt-intimedelay
(Ou atraso). O relé de saída garante que o loadcanbedrivendirect - ly. Excelente foruse na área agrícola (detecção de grãos, líquidos, etc.).
Tipo
Tempo de atraso de opções
Tensão
Atraso de tempo
Seleção Do Tipo De
Fonte voltageOrdering não.Nº do pedido Nº do pedido
Com atraso Com atraso Sem atraso de tempo
24 - 230 V AC/DC VC11RTM2410M VC12RTM2410M VC12RNM24
Especificações
Avaliado distância de operação (Sn)Até 12 mm,
destino de referência de 30 x 30 mm
ST37.1 mm de espessura, com terra
Detecção de distance4-12 mm, ajustável
De fábrica a 7 mm
Distância de detecção adjustmentMultiturn, 15 voltas etapas de ajuste
Temperatura drift0.8 x Sr ≤ Su≤ 1,2 x Sr
Histerese (H)de 3 a 20%
Operacional nominal volts. (UB)20.4 255 VCA/CC (ripple incluído)
Corrente de alimentação nominal frequência 47 a 63 Hz
Potência de operação nominal de 0,5 a 2,5 VA
Output2 Um Relé SPDT@240 VAC AC122 UM
AC1402 UM DC12 2 UM DC13 2
Vida mecânica typically15x106 operações
Elétrico vida 1x105 operações @
2A/240VAC
Operacionais mínimos
atual (lm) 10 mA@12 VDC (i.e.
Mínimo do relé de corrente)
ProtectionReverse polaridade e transientes
Freqüência de operação (f)≤ 1 Hz
Tempo de resposta
OFF-ON (t) ≤ 500 ms
ON-OFF (toff' )≤ 500 ms
O poder do atraso (tv) ≤ 200 ms OutputfunctionSPDT Saída de relé função de comutação N. O. e N. C. Indicação
Saída ONRed LED
Tempo de Atraso de piscamento do DIODO depende do tempo de atraso
Hora de saída delayFactory configurações de 0 seg. Atraso na operar, ajuste
VC11TRM2410M1 sec. - 10 min. Atraso no lançamento, ajuste
VC12RTM2410M1 sec. - 10 min. Nenhum atraso de tempo VC12RNM24 sem atraso
Tempo de atraso de ajuste Multiturn, 15 voltas
Meio ambiente
Categoria de instalação III (IEC 60664/60664A
60947-1)
Grau de poluição 3 (IEC 60664/60664A
60947-1) Grau de proteção IP 67
(IEC 60529 60947-1) NEMA (1, 2, 5)
As especificações estão sujeitas a alterações sem aviso prévio (21.10.2013)1
