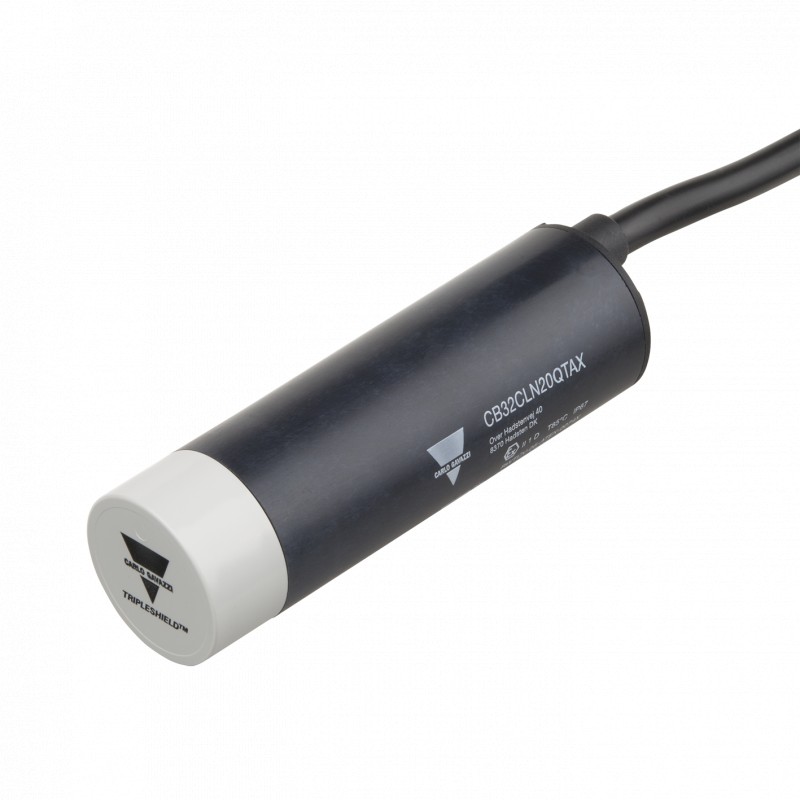

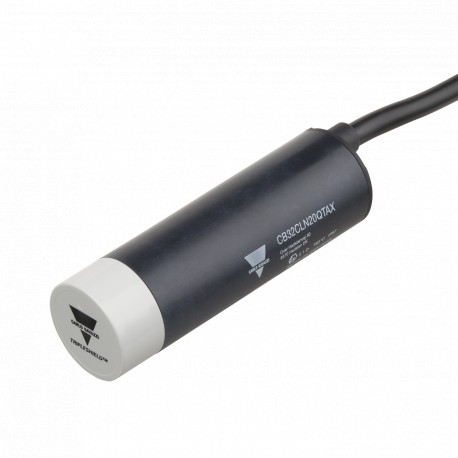

CB32CLN20QTAX10M CARLO GAVAZZI Parâmetros de CONEXÃO do Cabo de MATERIAL Plástico de HABITAÇÃO Ø32 FAIXA de ..

Sensores De Proximidade Capacitivos
De Poliéster Termoplástico
Tipos de CB32, ATEX
• Capacitivo sensor de nível para o sólido, líquido ou granulado de substâncias
• Aprovado de acordo com a directiva ATEX 94/9/CE para operação em potencial explosivo empoeirado atmosferas
• Classificados como equipamentos para uso em atmosferas com presença contínua de pó explosivo, com uma temperatura de ignição acima de 85 oc
• Ajustável distância de detecção: 4-20 mm
• Com ou sem retardo de tempo ajustável
• Com TRIPLESHIELD™ Sensor de Proteção
• Proteção: Transientes e inversão de polaridade
• 5 anos de garantia
Descrição Do Produto
Chave De Ordenação
CB32CLN20QUAX
ATEX approvedCapacitive sensor em poliéster termoplástico para montagem em PG
36 parafuso de vedação. Disponível com válvula de detecção de distância e com/sem intimedelay(ONor
Seleção Do Tipo De
OFF delay). O relé de saída ensuresthattheloadcan ser acionado diretamente. Excelente para o uso na agricultura área (detecção de grãos, líquidos, etc.).
Capacitivo sensor de proximidade diâmetro do Alojamento (mm) Housimaterial
Comprimento da caixa
Princípio de detecção de
De operação nominal dist. (mm) tipo da Fonte
Tipo de saída
Aprovação
Tensão de alimentação CableOrdering não.Nº do pedido Nº do pedido
comprimento Com retardo Com delayWithout atraso de tempo
120 VCA 2 mCB32CLN20SUAX CB32CLN20SVAX CB32CLN20STAX
230 VAC 2 mCB32CLN20RUAX CB32CLN20RVAX CB32CLN20RTAX
24 VAC/DC 2 mCB32CLN20QUAX CB32CLN20QVAX CB32CLN20QTAX
120 VCA 5 mCB32CLN20SUAX5MCB32CLN20SVAX5MCb32cln20stax5m
230 VCA 5 mCB32CLN20RUAX5MCB32CLN20RVAX5MCb32cln20rtax5m
24 VAC/DC 5 mCB32CLN20QUAX5MCB32CLN20QVAX5MCb32cln20qtax5m
120 VCA 10 mCB32CLN20SUAX10MCB32CLN20SVAX10m CB32CLN20STAX10M
230 VAC 10 mCB32CLN20RUAX10MCB32CLN20RVAX10mcb32cln20rtax10m
24 VAC/DC 10 mCB32CLN20QUAX10MCB32CLN20QVAX10mcb32cln20qtax10m
Especificações
Tensão nominal de operação
24 VAC/DC 20-28 VAC/DC, 0-63 Hz
115 VAC 100-135 VAC, 57-63 Hz
230 VAC 195-255 VAC, 47-53 Hz
Consumo Max. 1,5 W
Distância de detecção de 4-20 mm, ajustável Hysteresis3 20% de detecção de versão (dist. Operacional frequency5 Hz
Saída a relé SPDT
@24 VAC/DC DC1: 5 ADCAVG
@115 VCA, AC1: 5 AACrms
Meio ambiente
Grau de protectionIP 67
Temperatura de funcionamento temperatura de-20º a +40 ° C (-4º a +104 ° F) temperatura de Armazenamento - -40º a +85ºC (-40º a +185ºF)
Material da carcaça
Frente PBT Valox BackpartTPE Santoprene BodyPBT - Condutores
CablePVC, 2 m / 5 m / 10 m
Weight270 g
Aprovações ATEX zona 20, poeira
@230 VAC AC15: 2 AACrms
Indicação de saída ONLED, amarelo
Atraso de tempo
UAX- & VAX - versões 1 s - 10 min
εχ
CE-markingYes
TRIPLESHIELDTM
proteção EMC
II 1 D T85°C IP67
IEC 1000-4-3/EN 61000-4-3> 10 V/m
IEC 1000-4-4/PT 61000-4-42 kV
IEC 1000-4-6/EN 61000-4-6> 10 Vrms
As especificações estão sujeitas a alterações sem aviso prévio (28.05.2015)1
