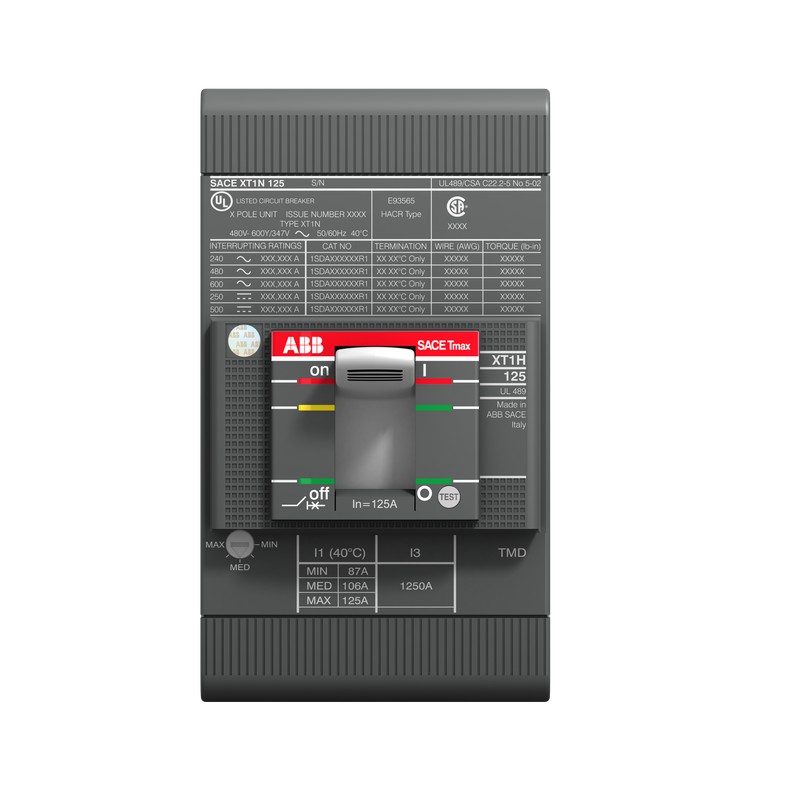

XT1N125 1SDA074635R1 ABB C.BREAKER TMAX XT1N 125 UL/CSA FIXO TRIPOLAR COM TERMINAIS FRONTAIS E LIBERAÇÃO TER..
XT1N125
1SDA074635R1
ABB
C.BREAKER TMAX XT1N 125 UL/CSA FIXO TRIPOLAR COM TERMINAIS FRONTAIS E LIBERAÇÃO TERMOMAGNÉTICA TMF R 20-500 A
XT1N 125 TMF 20-500 3p F F UL/CSA
Diferenciais industriais
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sim |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2347 |
| Environmental Product Declaration - EPD | 9AKK108468A1890 |
| Extended Product Lifetime | Product Modularity |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 55.9 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informação RoHS | 9AKK108466A1424 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | dec62d62-6ff8-4fd2-8029-325c859957a2 Italy |
| SCIP simplificado | 7fba01c1-2957-4780-94cb-294c13410fdf Germany |
| 7cdb3ac7-8d65-4c68-a008-7f3236b6b7e4 Norway | |
| b19c6afe-cd1c-4b56-bc4c-fdcb4c601d0f Finland | |
| 1dc041df-a6d3-4974-801b-c949e9ea9b61 Netherlands | |
| b5d6ffe7-8bee-4257-8b45-74b65beaa3f8 Poland | |
| fe746a16-34a6-41f6-a520-5145153ca52a Netherlands | |
| 4b27289a-e553-40c1-a568-0c4215ab4ff7 Netherlands | |
| 84d2843e-fbaa-4365-8ef1-00bafbe03ce8 Estonia | |
| 2b3fd3de-10f3-4af4-bcb0-8e8d64cbc1a2 Bulgaria | |
| 22cc68c5-3b61-4e6f-b014-28ecc301f71e Sweden | |
| 53e2deed-c41d-45fe-91e1-13281b7bda5a Poland | |
| 74b98179-2c8f-4574-aedf-69ce3334e6fd France | |
| 1df07802-e6b0-4a45-8d79-5ec17bcb43d4 Sweden | |
| 293667d5-0724-421c-b235-d662565da8a1 Germany | |
| 6d1b3908-017d-488b-911e-8bbb9da68345 Germany | |
| ced8d5e8-6d10-43d5-8eec-9ff55abb8741 Germany | |
| 8b9dd373-a329-4430-a6ab-fe267fca92c6 Denmark | |
| e7b5e2fa-d1d7-49e6-abd5-7b85c0011343 Germany | |
| 8864f15c-94b2-4097-9f64-2ea91e2f165e Croatia | |
| e994f49c-1ba9-46ad-81a5-4d636336b11b Czech Republic | |
| 2003fa25-d6ad-4589-bd12-42dcc0fcf968 Poland | |
| 1b8b579f-67c3-4a06-a53c-afee0cbde876 Portugal | |
| eaf928c2-5475-4ee7-a9d7-7fb8062eec9c France | |
| ee5b69f7-3429-4c1a-9b6a-4f0978d641f1 Netherlands | |
| 27345f4c-df1a-4cb9-a024-9c205de2a911 Spain | |
| 9e891527-578c-4ac2-9bd4-16bd92f653d7 Netherlands | |
| 717a8935-7a0f-4bb0-b511-6053c4e75da6 Greece | |
| Environmental | |
| Informação ambiental | 9AKK108467A6707 |
| Ordering | |
| Order Code US and Canada | XT1NU3020AFF000XXX |
| EAN | 8015644785024 |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85362090 |
| Dimensions | |
| Largura Líquida do Produto | 76.2 mm |
| Altura Líquida do Produto | 130 mm |
| Profundidade/Comprimento Líquidos do Produto | 70 mm |
| Peso Líquido do Produto | 1.1 kg |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 128 mm |
| Altura da embalagem Nível 1 | 135 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 143 mm |
| Peso bruto da embalagem Nível 1 | 1.1 kg |
| Nível de Embalagem 1 EAN | 8015644785024 |
| Additional Information | |
| Circuit Breaker Type to be Associated | Power Distribution |
| Tipo de produto principal | SACE Tmax XT |
| Nome de Produto | Moulded Case Circuit Breaker |
| Tipo de produto | Automatic Circuit Breaker |
| Adequado para a Classe de Produto | SACE Tmax XT |
| Version | F |
| CAD Dimensional Drawing | 1SDH001295R0008 |
| Technical | |
| Connecting Capacity Main Circuit | Busbar 45.5 ... 80 mm² |
| Current Type | AC/DC |
| Electrical Durability | 120 cycles per hour |
| 8000 cycle | |
| Mechanical Durability | 240 cycles per hour |
| 25000 cycle | |
| Número de polos | 3P |
| Opening Time | CB with SOR 30 ms |
| CB with UVR 30 ms | |
| Encomenda Múltipla | 1 piece |
| Power Loss | at Rated Operating Conditions per Pole 1.8 W |
| Corrente nominal (In) | 20 A |
| Rated Instantaneous Short-Circuit Current Setting (Ii) | 500 A |
| Tensão operacional nominal | 600Y/347 V AC |
| 500 V DC | |
| Rated Uninterrupted Current (Iu) | 125 A |
| Tensão nominal (Ur) | 600Y/347 V |
| Recommended Screw Driver | Main Circuit M6 |
| Release | TMF |
| Tipo de lançamento | TM |
| Setting Range | 20 A |
| Short-Circuit Performance Level | N |
| Normas | UL489 |
| Sub-type | XT1 |
| Terminal Connection Type | Front |
| Tipo de terminal | Bolt |
| Binário de aperto | 6 N·m |
| Technical UL/CSA | |
| Interrupting Rating acc. to UL489 | (240 V AC) 50 kA |
| (480 V AC) 25 kA | |
| (600Y / 347 V AC) 18 kA | |
| (250 V DC) 2 Poles in Series 35 kA | |
| (500 V DC) 4 Poles in Series Kind 35 kA | |
| Certificates and Declarations | |
| Certificado ATEX | No certification needed |
| CSA Certificate (Intrinsic Safe) | 9AKK10103A3905 |
| Ficha de dados, informação técnica | 1SDC210200D0206 |
| 1SDC210199D0206 | |
| Declaração de conformidade -CE | 9AKK106713A5532 |
| Certificado UL | 1SDL000163R0111 |
| VDE Certificate | No certification needed |
| Diagrama de medidas | 1SDH000719R0100 |
| Mechanical Drawings | 1SDH000719R0100 |
| Wiring Diagram | 1SDM000068R0001 |
| Instruções e Manuais | 1SDH000719R0003 |
| External Classifications and Standards | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de Categoria Granular IDEA (IGCC) | 4927 >> Molded case circuit breakers |
| Código de classificação do objeto | Q |
| UNSPSC | 39121616 |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| eClass | V11.1 : 27370409 |
