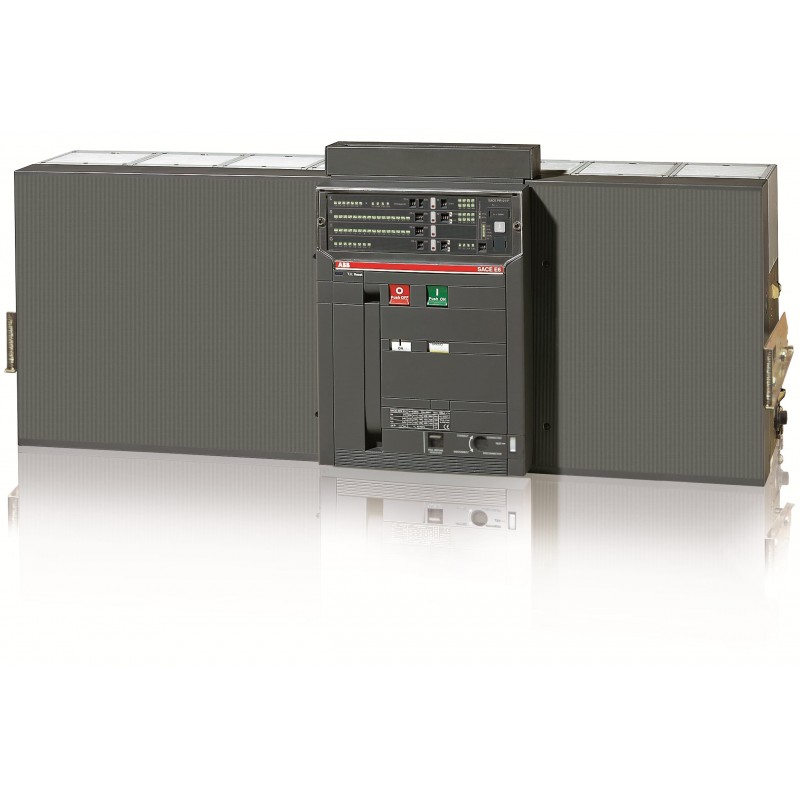

1SDA055578R1 ABB SACE EMAX PARTE MÓVEL PARA INTERRUPTOR DE CIRCUITO E6H 5000A / F TAMANHO TOTAL PONTO DE SOB..
1SDA055578R1
ABB
SACE EMAX PARTE MÓVEL PARA INTERRUPTOR DE CIRCUITO E6H 5000A / F TAMANHO TOTAL PONTO DE SOBRECORRENTE NEUTRO DE QUATRO PÓLOS PR121 / P-LSIG R5000 EQUIPADO COM: 4 CONTATOS AUXILIARES E INTERRUPTOR DE CIRCUITO EM POSIÇÃO ABERTA
E6H / f 5000 PR121 / P LSIG 4P W MP
E6H/f 5000 PR121/P-LSIG In=5000A 4p W MP
Aparelhos elétricos de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas
Disjuntores Serviço > EMAX E6
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| Material Compliance | |
|---|---|
| REACH Declaration | 9AKK108466A1425 |
| Informação RoHS | 9AKK108466A1424 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | Document availability on demand |
| SCIP | 5bfce299-a547-4e77-a23b-c192c4c1a3c9 Italy |
| SCIP simplificado | ec58e3dd-9e09-4475-9065-6c16911e8ed4 Spain |
| d6795d1d-5066-410c-8973-5bebf86cd35e France | |
| 7ce73ef4-8a82-44e1-8959-57ad1ea6f644 Germany | |
| c1973707-43d7-4ce3-9ebc-9f7ed2dee2df Sweden | |
| 6b909e89-25f3-4171-b38f-24655d781173 Germany | |
| 0077b923-3e8c-4b86-b3a3-7d2e1e03444b Hungary | |
| c36cf894-2171-41ef-b009-12c53b375fbc Belgium | |
| 12a3515d-a33d-4b39-86ff-04de74105374 Sweden | |
| 0d4d6ff8-5f45-4876-92a8-84c7c6bb01b5 Bulgaria | |
| ac1d1cdd-e232-450f-9cf5-f64035537833 Portugal | |
| fb2d11be-3ef1-4e19-ae49-ca5e6886a0db Estonia | |
| 9095c8f3-2af4-4f84-b5a1-5be66304df0b Greece | |
| ad2b0b0b-7559-4290-9af3-ea8b1071ac34 Croatia | |
| 3b27f290-ab68-4bdf-9b0e-69709307e9b0 Hungary | |
| e2505a52-938b-4da9-a08b-30d463c25f03 Netherlands | |
| b4f6bb3d-1d45-46fd-bb2a-355923221d7d Germany | |
| ec537503-f4fd-4109-89b2-ffd2ced73e54 Denmark | |
| fb4e3fc2-ab21-4edb-af47-e866b7ef4952 Poland | |
| 0ca220b3-cba7-4d1b-b709-05ef6acaed79 Czech Republic | |
| c0b1caff-9099-4dbc-9ab0-8fd24b0a2e42 Germany | |
| 64bd18a6-bf17-413a-bc03-5c5854aaf473 Poland | |
| d3db13ec-d154-4467-a722-c2635f0f0155 France | |
| fb22d650-af5c-49d0-adec-f1a6ee947dba Germany | |
| 31b80715-9317-4f96-9358-9f15d1d27178 Finland | |
| 144d9062-99c3-4f09-ad5d-eb624d5ba9dc Belgium | |
| 2fa629f2-04bc-47af-9af4-2d2c14e20236 Poland | |
| de741cde-8a2e-4bd6-90e3-0f27da2cd7d5 Norway | |
| Environmental | |
| Informação ambiental | 9AKK10103A6076 |
| Ordering | |
| EAN | 8015644569181 |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85362090 |
| Dimensions | |
| Largura Líquida do Produto | 1062 mm |
| Altura Líquida do Produto | 461 mm |
| Profundidade/Comprimento Líquidos do Produto | 396.5 mm |
| Peso Líquido do Produto | 135 kg |
| Container Information | |
| Unidades de embalagem Nível 1 | 1 piece |
| Largura da embalagem Nível 1 | 515 mm |
| Altura da embalagem Nível 1 | 600 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 1257 mm |
| Peso bruto da embalagem Nível 1 | 161 kg |
| Nível de Embalagem 1 EAN | 8015644569181 |
| Additional Information | |
| Tipo de produto principal | SACE Emax |
| Nome de Produto | Air Circuit Breaker |
| Tipo de produto | Air Circuit Breaker |
| Version | W |
| Technical | |
| Current Type | AC |
| Electrical Durability | Ue =< 440 V 3000 cycle |
| Ue = 500 ... 690 V 2000 cycle | |
| 10 cycles per hour | |
| Mechanical Durability | 12000 cycle |
| 60 cycles per hour | |
| Número de polos | 4 / f |
| Power Loss | 700 W |
| Corrente nominal (In) | 5000 A |
| Rated Impulse Withstand Voltage (Uimp) | 12 kV |
| Rated Insulation Voltage (Ui) | 1000 V |
| Corrente operacional nominal (Ie) | 5000 A |
| Tensão operacional nominal | 690 V AC |
| Rated Service Short-Circuit Breaking Capacity (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Rated Short-time Withstand Current Low Voltage (Icw) | for 1 s 100 kA |
| for 3 s 85 kA | |
| Rated Ultimate Short-Circuit Breaking Capacity (Icu) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Rated Uninterrupted Current (Iu) | 5000 A |
| Tensão nominal (Ur) | 690 V |
| Release | PR121/P-LSIG |
| Tipo de lançamento | EL |
| Short-Circuit Performance Level | H |
| Normas | IEC |
| Sub-type | E6 |
| Terminal Connection Type | Withdrawable Circuit-Breakers |
| Certificates and Declarations | |
| Ficha de dados, informação técnica | 1SDC200006D0209 |
| Declaração de conformidade -CE | 1SDL000165R0017 |
| Instruções e Manuais | 1SDH000460R0002 |
| External Classifications and Standards | |
| Código de classificação do objeto | Q |
| Categoria REEE | 4. Large Equipment (Any External Dimension More Than 50 cm) |
