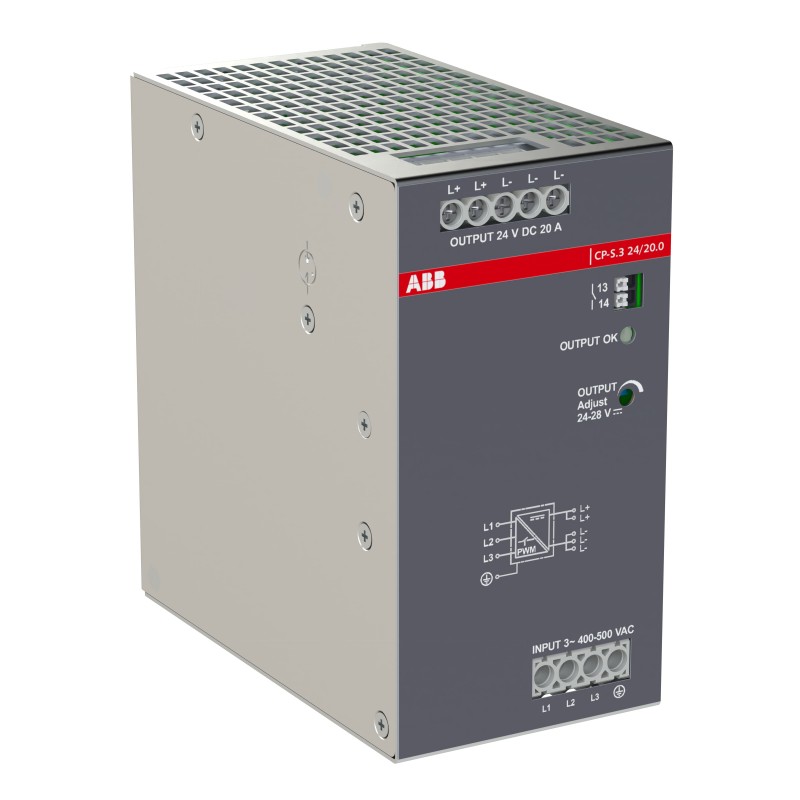

1SVR340767R1000 ABB CP-S.3 24/20.0 Fonte de alimentação t Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SVR340767R1000 ABB CP-S.3 24/20.0 Fonte de alimentação t

1SVR340767R1000

ABB

CP-S.3 24/20.0 Fonte de alimentação t

CP-S.3 24/20.0 Power supply In:3x400-500VAC Out:DC 24V/20A

Mais detalhes


Aparelhos elétricos de baixa tensão > Fonte de alimentação CC

Relés eletrônicos

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Preço total: $327.76
Preço unitário: $327.76
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85044095
Popular Downloads
Ficha de dados, informação técnica1SAC200439H0001
Instruções e Manuais1SVC340560M0000
Diagrama de medidas2CDC271004V0021
Wiring Diagram2CDC272014F0b04
Dimensions
Largura Líquida do Produto68 mm
Altura Líquida do Produto129.4 mm
Profundidade/Comprimento Líquidos do Produto126.8 mm
Peso Líquido do Produto1.27 kg
Container Information
Largura da embalagem Nível 1119 mm
Profundidade/Comprimento da embalagem Nível 1158 mm
Altura da embalagem Nível 1188 mm
Peso bruto da embalagem Nível 11.52 kg
Nível de Embalagem 1 EAN4053546170245
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 2375 mm
Profundidade/Comprimento da embalagem Nível 2495 mm
Altura da embalagem Nível 2210 mm
Peso bruto da embalagem Nível 214.38 kg
Unidades de embalagem Nível 2carton 9 piece
Technical
FunctionSwitch mode power supply
Número de fases3-phase
Rated Input Voltage (UIN)3x 400 ... 500 V AC
Tensão de Entrada (Uin)3 ~ 320 ... 575 V AC
Frequência nominal (f)50/60 Hz
Rated Frequency Limits45 ... 66 Hz
Characteristic of OutputU/I characterisitc curve or Hiccup-mode selectable
Rated Output Power480 W
Potência de Saída240 W
Rated Output Voltage24 V DC
Tensão de Saída (Uout)24 V DC
Rated Output Current20 A
-25 °C ... +60 °C 20 A
Corrente de saída20 A
Output Current Maximum (Iout)30 A
Rated Impulse Withstand Voltage (Uimp)Input Circuit / Output Circuit 8 kV
Input Circuit / PE 6 kV
Input Circuit / Relay Contact 8 kV
Output Circuit / PE 0.8 kV
Rated Insulation Voltage (Ui)Input Circuit / Output Circuit 600 V
Input Circuit / PE 300 V
Input Circuit / Relay Contact 600 V
Output Circuit / PE 50 V
Grau de proteçãoHousing IP20
Terminals IP20
Pollution Degree2
Connecting Capacity Input CircuitFlexible with Ferrule 0.5 ... 4.0 mm²
Flexible 0.5 ... 4.0 mm²
Rigid 0.5 ... 4 mm²
Connecting Capacity Output CircuitFlexible with Ferrule 0.5 ... 4.0 mm²
Flexible 0.5 ... 4.0 mm²
Rigid 0.5 ... 4 mm²
Binário de apertoInput Circuit 0.79 N·m
Output Circuit 0.56 N·m
Wire Stripping Length9 mm
Input Circuit 9 mm
Output Circuit 9 mm
Recommended Screw DriverPH1
0.8 x 4
Input Circuit / Output Circuit PH1
Input Circuit / Output Circuit 0.8 x 4
Minimum Mounting DistanceOther Device Same Type, Horizontal 25 mm
Other Device Same Type, Vertical 50 mm
Posição de montagem1 ... 5
Montagem na calha DINTH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
NormasIEC/EN 61010-1
IEC/EN 61010-2-201
CAN/CSA C22.2 No.61010-1
IEC/EN 61204-3
IEC/EN 61000-6-2
IEC/EN 61000-6-3
IEC/EN 61000-6-4
EN 55032
EN 55011
CAN/CSA C22.2 No.61010-2-201
Technical UL/CSA
Connecting Capacity Input Circuit UL/CSAFlexible with Ferrule 20-12 AWG
Flexible 20-12 AWG
Rigid 20-12 AWG
Connecting Capacity Output Circuit UL/CSAFlexible with Ferrule 20-12 AWG
Flexible 20-12 AWG
Rigid 20-12 AWG
Tightening Torque UL/CSAInput Circuit 7 in·lb
Output Circuit 5 in·lb
Electromagnetic Compatibility
Electrostatic Discharge (ESD Immunity) acc. to IEC 61000-4-2Level 4 Air Discharge 15 kV
Level 4 Contact Discharge 8 kV
Radiated Electromagnetic Field Immunity acc. to IEC 61000-4-3Level 3 10 V/m
Surge Immunity acc. to IEC 61000-4-5Level 4 Line-to-Ground 4 kV
Level 4 Line-to-Line 2 kV
Electromagnetic Compatibility (EMC)Immunity - Class B
Emission - Class B
Environmental
Temperatura do ar ambienteOperation -25 ... +70 °C
Storage -40 ... +85 °C
Altitude de operação máxima permissível5000 m
Without Derating 2000 m
Resistance to Damp Heat acc. to IEC 60068-2-30Test Db: 55°C, 2 cycles
Resistance to Vibrations±0.15 mm 10 ... 58 Hz
10 Sweep Cycles Each Axis: 2g 58 ... 150 Hz
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SVD982001-4501
Informação RoHS1SVD982001-4401
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006535
REEE B2C / B2BBusiness To Business
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
Certificates and Declarations
Certificado cULuscULus61010-1_E174460
cULus121201_E523399
Declaração de conformidade -CE1SVD982044
External Classifications and Standards
Código de classificação do objetoT
ETIM 9EC002540 - DC-power supply
ETIM 10EC002540 - DC-power supply
eClassV11.0 : 27040701
UNSPSC39121004
E-Number (Finland)2712913
E-Number (Norway)6600770

Datasheet - PDF

▲
