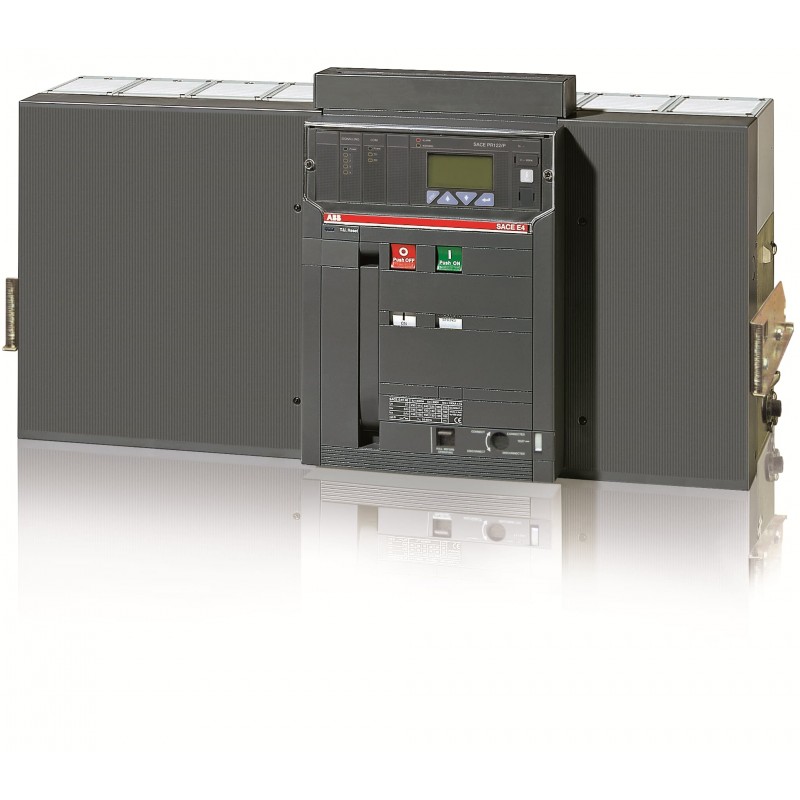

1SDA056813R1 E4S 4000 PR122/P-LSIG In 4000A 4p W MP ABB PARTE MOBILE SACE EMAX PARA O INTERRUPTOR DE CIRCUIT..
1SDA056813R1
E4S 4000 PR122/P-LSIG In=4000A 4p W MP
ABB
PARTE MOBILE SACE EMAX PARA O INTERRUPTOR DE CIRCUITO E4S 4000A RELÉ DE SOBRECORRENTE DE QUATRO PÓLOS PR122 / P-LSIG R4000 EQUIPADO COM 4 CONTATOS AUXILIARES E INTERRUPTOR DE CIRCUITO EM POSIÇÃO ABERTO-FECHADO
E4S4000 PR122/P LSIG 4P W MP
E4S 4000 PR122/P-LSIG In=4000A 4p W MP
Aparelhos elétricos de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas
Disjuntores Serviço > EMAX E4
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| Material Compliance | |
|---|---|
| REACH Declaration | 9AKK108466A1425 |
| Informação RoHS | 9AKK108466A1424 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | Document availability on demand |
| SCIP | 91bc9a0f-9061-41cf-86ca-78be2aaf1417 Italy |
| SCIP simplificado | 2d565f5e-08bc-4bf7-be9f-25396001dd4d France |
| 0c1136f2-c74e-4a4a-b362-7a1de56899e9 Hungary | |
| a9378578-c4d1-48d9-a91c-7ee2e904c792 Spain | |
| e719d30d-f886-4971-9ef7-daf3ac9db6a7 Sweden | |
| 8466bf66-2705-4e3f-a7c7-0b04d97335bb Germany | |
| 1ddf281f-1360-47a4-95b3-bfc52be816a5 Germany | |
| bb68a809-1411-4b03-8306-83d5eade5d9d Belgium | |
| 17c15af3-2c1d-49f1-bd89-23c7e47f3201 Poland | |
| 3a9d290b-9de2-43ba-b000-00d7d833600f Hungary | |
| 4d545522-1746-40d2-8661-df4c075b5f1a Netherlands | |
| 0a6225ba-b0c2-4bf2-842b-f6c1ce8efc54 Croatia | |
| 4328dad3-3b33-43ce-bb93-5720f2092bc5 Germany | |
| a0b4464f-5476-4b02-accd-5832cb7fd925 Czech Republic | |
| 5f8fe920-70bb-4700-b6cd-2fe73fb74af2 Portugal | |
| 57aa3fd5-51a3-426c-b5f3-55c5054ebe9f Bulgaria | |
| 569e8c44-3f38-4ba1-9cd4-bc0a092952f6 Sweden | |
| 32670f58-a381-44e7-9a5b-f4f6be33a7a6 Poland | |
| 0a88eb25-229e-485c-870f-b916459b5fd8 France | |
| de0a08be-5e66-43b1-818a-87f9e3cbd2d7 Estonia | |
| fed21146-dfc7-4943-8d9d-f1888bef48d4 Greece | |
| 553687eb-2dfa-42b6-a836-d82a08217171 Poland | |
| 51784ba2-30b4-4031-91e9-7a0029232ce3 Germany | |
| 3de8691d-a263-415e-b485-55c94aee394d Norway | |
| c19e49e6-a5f2-4251-8ef9-4f4cc01f7c52 Finland | |
| af193b0d-2e7d-42f8-8337-8f0036b14993 Belgium | |
| 3c7c7ccd-f7b9-4ca1-a7ca-fdfe609b628c Germany | |
| a1f18e78-70c8-49d0-a363-6eda96e6f6f4 Denmark | |
| Environmental | |
| Informação ambiental | 9AKK10103A6076 |
| Ordering | |
| EAN | 8015644581534 |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85362090 |
| Dimensions | |
| Largura Líquida do Produto | 684 mm |
| Altura Líquida do Produto | 461 mm |
| Profundidade/Comprimento Líquidos do Produto | 396.5 mm |
| Peso Líquido do Produto | 96 kg |
| Container Information | |
| Unidades de embalagem Nível 1 | 1 piece |
| Largura da embalagem Nível 1 | 515 mm |
| Altura da embalagem Nível 1 | 600 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 920 mm |
| Peso bruto da embalagem Nível 1 | 116 kg |
| Nível de Embalagem 1 EAN | 8015644581534 |
| Additional Information | |
| Tipo de produto principal | SACE Emax |
| Nome de Produto | Air Circuit Breaker |
| Tipo de produto | Air Circuit Breaker |
| Version | W |
| Technical | |
| Current Type | AC |
| Electrical Durability | Ue =< 440 V 5000 cycle |
| Ue = 500 ... 690 V 4000 cycle | |
| 10 cycles per hour | |
| Mechanical Durability | 15000 cycle |
| 60 cycles per hour | |
| Número de polos | 4P |
| Power Loss | 660 W |
| Corrente nominal (In) | 4000 A |
| Rated Impulse Withstand Voltage (Uimp) | 12 kV |
| Rated Insulation Voltage (Ui) | 1000 V |
| Corrente operacional nominal (Ie) | 4000 A |
| Tensão operacional nominal | 690 V AC |
| Rated Service Short-Circuit Breaking Capacity (Ics) | (220 V AC) 75 kA |
| (230 V AC) 75 kA | |
| (380 V AC) 75 kA | |
| (400 V AC) 75 kA | |
| (415 V AC) 75 kA | |
| (440 V AC) 75 kA | |
| (500 V AC) 75 kA | |
| (660 V AC) 75 kA | |
| (690 V AC) 75 kA | |
| Rated Short-time Withstand Current Low Voltage (Icw) | for 1 s 75 kA |
| for 3 s 75 kA | |
| Rated Ultimate Short-Circuit Breaking Capacity (Icu) | (220 V AC) 75 kA |
| (230 V AC) 75 kA | |
| (380 V AC) 75 kA | |
| (400 V AC) 75 kA | |
| (415 V AC) 75 kA | |
| (440 V AC) 75 kA | |
| (500 V AC) 75 kA | |
| (660 V AC) 75 kA | |
| (690 V AC) 75 kA | |
| Rated Uninterrupted Current (Iu) | 4000 A |
| Tensão nominal (Ur) | 690 V |
| Release | PR122/P-LSIG |
| Tipo de lançamento | EL |
| Short-Circuit Performance Level | S |
| Normas | IEC |
| Sub-type | E4 |
| Terminal Connection Type | Withdrawable Circuit-Breakers |
| Certificates and Declarations | |
| Ficha de dados, informação técnica | 1SDC200006D0209 |
| Declaração de conformidade -CE | 1SDL000165R0016 |
| Instruções e Manuais | 1SDH000460R0002 |
| 1SDH000460R0102 | |
| External Classifications and Standards | |
| Código de classificação do objeto | Q |
| Categoria REEE | 4. Large Equipment (Any External Dimension More Than 50 cm) |
