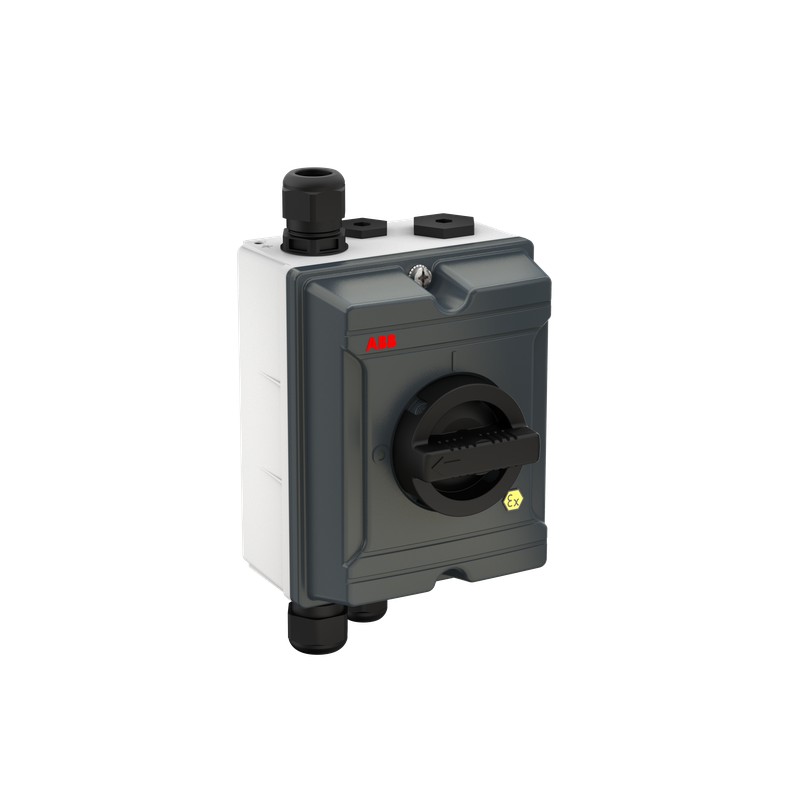

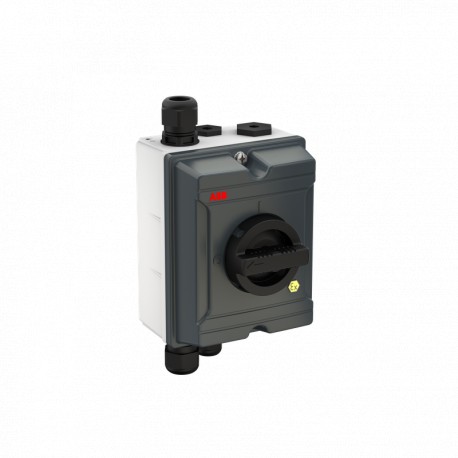

1SCA152716R1001 ABB Desconectador de caixa OTA16S3BX ATEX int.
1SCA152716R1001
ABB
Desconectador de caixa OTA16S3BX ATEX int.
Int. Suporte na caixa ATEX OTA16S3BX
OTA16S3BX ATEX interruptor de Segurança da EMC
Aparelhos elétricos de baixa tensão > Suporte
Interruptores manuais
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲Popular Downloads
| Folha De Dados, Informações Técnicas: | 1SCC340015C0201 |
| Instruções e Manuais: | 1SCC340166M0205 |
Dimensões
| Líquido Do Produto Largura: | 130 mm |
| Líquido Do Produto Altura: | 165 mm |
| Produto Líquido De Profundidade / Comprimento: | 103 mm |
| Peso Líquido Do Produto: | 1,25 kg |
Técnico
| Corrente Operacional nominal AC-22A (eue): | (380 ... 415 V) 16 A (500 V) 16 A (690 V) 16 A |
| Corrente Operacional nominal AC-23A (eue): | (380 ... 415 V) 16 A (500 V) 16 A (690 V) 10 |
| Potência de operação nominal AC-23A (Pe): | (380 ... 415 V) 7,5 kW (500 V) 7,5 kW (690 V) 7,5 kW |
| Corrente Térmica Convencional (Euo): | Totalmente Fechado 25 A |
| Tensão De Isolamento Nominal (Ueu): | acc. a norma IEC/EN 60664-1 750 V |
| Tensão Nominal De Operação: | Circuito Principal 750 V |
| Nominal De Curto-Circuito Capacidade De Decisão " (Eucm): | (690 V) 0.71 kA |
| Nominal Condicional De Curto-Circuito Corrente (Inc): | 6.5 kA |
| A Perda De Energia: | nas Condições Nominais de Funcionamento por Pólo de 1,6 W |
| Grau De Poluição: | Três |
| Cor Do Punho: | Preto |
| Tipo De Identificador: | Rodada do punho |
| Parâmetros Do Mecanismo De Operação: | Na parte Frontal do Switch |
| A posição dos Terminais de Linha: | Superior Em Baixo |
| Número de Pólos: | Três |
| Conectando-Se A Capacidade Do Circuito Principal: | Fixação por parafuso 0,75 a 10 mm2 Parafuso de fixação / PE Terminal 3pcs, de 1,5...16 mm2 |
| Cabo De Entrada De Posição: | Para cima/para baixo |
| Saídas De Cabos De Cada Lado: | 2xM25+M20 / 2xM25+M20 |
| Grau de Proteção: | acc. a norma IEC 60529 IP65 |
| Material Da Caixa: | Alumínio |
| O Máximo De Contatos Auxiliares De Montagem: | 2 NÃO, 2 NC |
| Contatos Auxiliares De Montagem: | 1, 0 NC |
| Número de Contatos Auxiliares NF: | Dois |
| Número de Contatos Auxiliares NÃO: | Dois |
| Tipo De Terminal: | Terminais De Parafuso |
| Torque De Aperto: | acc. IEC 60947-1 0,8 N·m |
Ambiental
| RoHS Status: | A seguir UE Diretiva 2011/65/UE |
Certificados e Declarações (Número do Documento)
| Certificado ATEX: | 1SCC340068D0201 |
| Declaração de Conformidade CE: | 1SCC340067D2701 |
| Instruções e Manuais: | 1SCC340166M0205 |
| RoHS Informações: | 2CMC300025D0001 |
Informação Do Recipiente
| Pacote De Nível 1 Unidades: | 1 peça |
| Pacote De Nível 1 De Largura: | 140 mm |
| Pacote De Nível 1 Profundidade / Comprimento: | 175 mm |
| Pacote De Nível 1, Altura: | 136 mm |
| Pacote De Nível 1 Peso Bruto: | 1,25 kg |
| Pacote de Nível 1 EAN: | Seis trilhões, quatrocentos e dezessete mil milhões de dezenove milhões, oitocentos e trinta e nove mil, cento e quarenta um |
Classificações
| Objeto Código De Classificação: | Q |
| ETIM 5: | EC000216 Interruptor - seccionador |
| ETIM 6: | EC000216 Interruptor - seccionador |
| ETIM 7: | EC000216 Interruptor - seccionador |
| REEE Categoria: | 5. Pequenos Equipamentos (Sem Dimensão Externa Superior a 50 cm) |
